견고한 볼 캐스터 또는 볼 트랜스퍼라고도 알려진 스터드가 있는 견고한 볼 트랜스퍼 장치는 자재 취급 및 하중 지지를 위한 특수 구성품입니다. 이는 주로 고강도, 고경도 금속 볼(일반적으로 강철 또는 스테인레스 스틸)과 견고한 하우징(일반적으로 나사산 스터드가 특징)으로 구성됩니다.
모든 방향으로 자유롭게 회전할 수 있는 볼을 활용하여 무거운 하중을 지지하고 이동시켜 미끄럼 마찰을 구름 마찰로 변환함으로써 운동 저항을 획기적으로 줄이는 것이 핵심 설계 개념입니다.
"Heavy-Duty"는 주요 특징입니다. 즉, 높은 하중을 견디고 가혹한 작동 조건을 견딜 수 있도록 특별히 설계되었음을 의미합니다.
1. 공: 고탄소 크롬 베어링강(예: GCr15) 또는 스테인리스강(예: 440C)으로 제작됩니다. 정밀연삭 및 열처리(담금질)을 거쳐 매우 높은 경도(HRC 60 이상), 내마모성, 내충격성을 구현합니다.
2. 하우징/소켓: 일반적으로 동일한 고강도 탄소강 또는 스테인레스강으로 만들어집니다. 내부는 볼과 정확하게 일치하는 구면 베어링 시트로 되어 있어 하중을 효과적으로 지지하면서 부드러운 전방향 회전을 보장합니다.
3. 스레드 스터드: 이것이 "스터드 포함" 기능의 핵심입니다. 일반적으로 견고한 금속 막대로 한쪽 끝이 하우징 바닥에 고정되고 다른 쪽 끝에는 외부 나사산(예: 미터법, 영국식 또는 사다리꼴 나사산)이 가공되어 있습니다. 이 설계를 통해 볼 전달 장치는 너트를 사용하거나 장비의 나사산 구멍에 직접 나사를 조여 쉽게 설치하고 고정할 수 있습니다.
4. 작동 원리: 하중이 볼을 누르면 볼은 하우징 내에서 다방향으로 회전합니다. 하중과 볼 상단 사이의 접촉은 비교적 정적인 반면, 볼 하단과 베어링 표면(예: 플랫폼, 레일) 사이의 마찰은 볼 자체의 회전으로 변환됩니다. 이렇게 하면 무거운 짐을 매우 쉽게 밀 수 있습니다.
1. 높은 부하 용량: 이것이 가장 눈에 띄는 장점입니다. 하나의 견고한 볼 이송 장치의 부하 용량은 수백 킬로그램에서 수 톤까지 다양하여 대형 장비 및 금형의 처리 요구 사항을 충족합니다.
2. 이동 저항 감소:미끄럼 마찰을 구름 마찰로 변환하여 운동 저항을 원래의 1/10 ~ 1/50로 줄여 인력과 에너지를 크게 절약합니다.
3. 유연한 다방향 이동: 볼은 수평 방향(360°)으로 자유롭게 회전할 수 있어 하중을 직선, 곡선으로 쉽게 이동할 수 있으며 현장에서 회전할 수도 있어 강력한 기동성을 제공합니다.
4. 쉬운 설치: 스터드 설계를 통해 나사산 연결을 통해 다양한 장비, 플랫폼 또는 특수 고정 장치에 빠르고 안전하게 설치할 수 있습니다. 유지보수 및 교체도 매우 편리합니다.
5. 높은 내구성: 고품질 소재와 열처리 공정 덕분에 사용 수명이 매우 길고 마모, 부식(특히 스테인리스강 모델) 및 충격에 강합니다.
6. 베어링 표면을 보호합니다. 끌림과 긁힘을 줄여 바닥이나 장비 테이블의 긁힘과 손상을 효과적으로 방지합니다.
스터드가 있는 견고한 볼 전송 장치는 산업 분야의 "강력한 장치"이자 "민첩한 중량 장치"이며 다음 시나리오에서 흔히 볼 수 있습니다.
금형 처리 및 위치 지정: 사출 성형기, 다이캐스팅 기계, 스탬핑 프레스 외에 무거운 금형의 신속한 전환, 정렬 및 이동을 위한 제품입니다.
대형 장비 이전: 공장 내 대형 기계 및 생산 라인 장비의 설치, 유지 관리 및 재배치.
무거운 공작물 운송: 기계 제조, 항공우주, 자동차 산업에서 대형 강판, 엔진 블록, 공작 기계 베이스 등을 이동하는 데 사용됩니다.
물류 및 창고: 대형 랙 하단의 이동식 캐스터(주로 제동 시스템 포함)로 사용되거나 대형 팔레트 트럭의 하중 지지 구성품으로 사용됩니다.
특수 차량 및 플랫폼: 접이식 지지대 및 캐스터와 같은 무대 장비, 구조 차량 및 군용 장비.
조선 및 철강 구조물: 대형 선박 섹션 및 구조용 강철 부품 이동에 사용됩니다.
선택할 때 다음 주요 매개변수를 종합적으로 고려해야 합니다.
1. 부하 용량: 이것이 주요 요인입니다. 각 볼 전달 장치가 견뎌야 하는 최대 정적 및 동적 하중을 계산하고 안전 여유를 포함합니다(일반적으로 1.5~2의 안전 계수가 권장됨).
2. 볼 재질 및 표면 처리:
탄소강 : 경제적이고 경도가 높으며 일반 산업 환경에 적합합니다.
스테인레스 스틸: 부식 방지 기능이 있어 식품, 제약, 화학 또는 습한 환경에 적합합니다.
아연/크롬 도금: 추가적인 녹 방지 기능을 제공합니다.
3. 볼 직경: 일반적으로 볼 직경이 클수록 부하 용량이 높아지고 움직임이 부드러워집니다. 일반적인 사양 범위는 8mm에서 60mm 이상입니다.
4. 스터드 사양: 나사산 유형(예: 미터법, UNC/UNF), 직경, 피치 및 길이를 확인하여 장착 구멍과의 호환성을 확인하세요.
5. 운영 환경: 먼지, 이물질 또는 습기가 있는지 확인하십시오. 열악한 환경에서는 오염 물질이 하우징에 유입되어 롤링 부드러움과 수명에 영향을 미치는 것을 방지하기 위해 보호 씰이 있는 모델이 필요할 수 있습니다.
6. 장착 스타일: 일반적인 나사형 스터드 외에도 플랜지 마운트 또는 용접 베이스가 있는 변형이 존재합니다. 특정 장착 구조에 따라 선택하십시오.

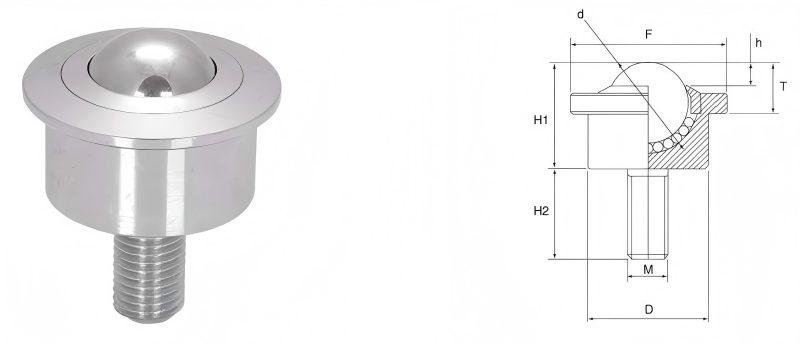

21 시리즈의 볼 전달 장치는 엄격한 사양에 따라 제작되었습니다. 직경 8mm ~ 60mm 범위의 로드 볼 크기와 볼 업 또는 볼 다운 사용 시 부하 용량이 8kg ~ 1600kg인 이 제품은 현재 하중 전달 응용 분야에서 사용할 수 있는 최고의 성능을 제공합니다. 각 장치는 단일 강철 조각으로 CNC 가공되기 때문에 나사산이 통합되어 있습니다. 높은 하중 용량, 먼지가 빠져나가는 구멍, 강철 또는 스테인리스 스틸로 제작된 베어링 볼, 강철 또는 스테인리스 스틸로 제작된 하우징 및 볼트 고정.
| 모델번호 | 적재능력(kg) | Dimensions | 체중(kg) | |||||||||
| 소재 | 제안 | 최대. | d | D | F | h | T | H1 | H2 | M | ||
| 2108 | 학사/CS | 8 | 15 | 8 | 15 | 20 | 2 | 4.3 | 11.1 | 12 | M5/M6 | 0.020 |
| SS/SS | 5 | 10 | ||||||||||
| PL/CS | 3 | 5 | 0018 | |||||||||
| 2112 | 학사/CS | 30 | 35 | 12 | 18 | 23 | 2 | 7.3 | 15.5 | 16 | M8 | 0.040 |
| SS/SS | 20 | 25 | ||||||||||
| PL/CS | 15 | 20 | 0.032 | |||||||||
| 2115 | 학사/CS | 60 | 70 | 15.875 | 24 | 31 | 4.5 | 10 | 21 | 18 | M8 | 0.085 |
| SS/SS | 30 | 40 | ||||||||||
| PL/CS | 20 | 25 | 0.080 | |||||||||
| 2122 | 학사/CS | 180 | 200 | 22.225 | 36 | 45 | 4 | 9.8 | 31 | 22 | M10 | 0.250 |
| SS/SS | 100 | 120 | ||||||||||
| PL/CS | 50 | 65 | 0.242 | |||||||||
| 2125 | 학사/CS | 200 | 220 | 25.4 | 38 | 45 | 7.2 | 13.8 | 31 | 25 | M12 | 0.280 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.270 | |||||||||
| 2125K | 학사/CS | 200 | 220 | 25.4 | 44 | 50 | 7.3 | 13.1 | 35 | 20 | M12 | 0.250 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.242 | |||||||||
| 2130 | 학사/CS | 300 | 350 | 30.163 | 45 | 55 | 6.4 | 13.8 | 36.5 | 30 | M16 | 0.410 |
| SS/SS | 190 | 240 | ||||||||||
| PL/CS | 100 | 150 | 0.390 | |||||||||
| 2138 | 학사/CS | 400 | 450 | 38.1 | 55 | 65 | 9.5 | 16 | 48 | 30 | M16 | 0.780 |
| SS/SS | 280 | 300 | ||||||||||
| PL/CS | 150 | 200 | 0.390 | |||||||||
| 2145 | 학사/CS | 500 | 550 | 45 | 62 | 75 | 9 | 19 | 54 | 45 | M20 | 1.150 |
| SS/SS | 320 | 360 | ||||||||||
| PL/CS | 200 | 250 | 0.985 | |||||||||
| 2160 | 학사/CS | 1400 | 1600 | 60 | 100 | 117 | 16 | 30 | 78 | 60 | M24 | 4.000 |
| SS/SS | 550 | 800 | ||||||||||
