RONWIN
HS Code: 8431390000
2625, 2638, 2651, 2676

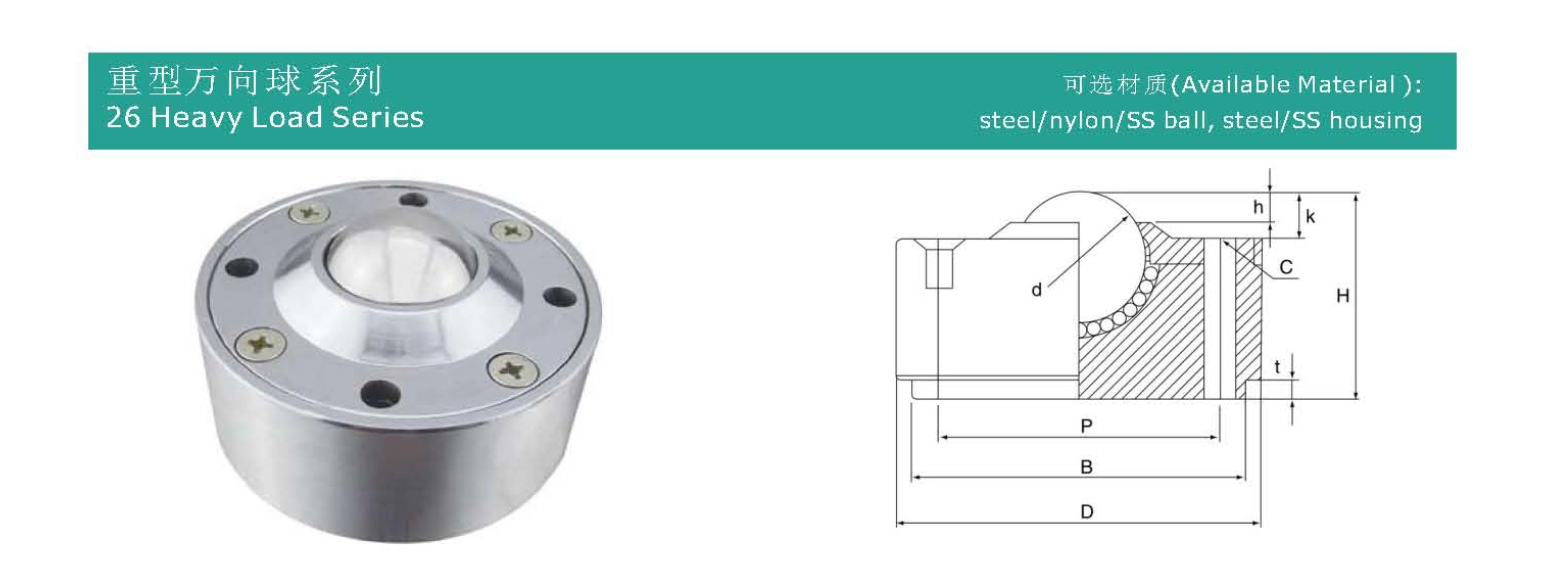

특징: 드롭인 고정, 볼 전송 장치 본체는 단단한 강철 막대 조각, 더 무거운 하중 용량을 제공할 수 있는 베어링 강철 로드 볼, 먼지 배출 구멍, 나사 고정 분리형 덮개로 가공됩니다. 요청 시 모든 스테인레스 스틸 재질을 사용할 수 있습니다.
| 모델번호 | 적재능력(kg) | 치수(mm) | 무게 (g) | |||||||||
| 소재 | 제안 | 최대. | d | D | h | H | K | B×t | P | C | ||
| 2625 | 학사/CS | 120 | 150 | 25.4 | 70 | 6 | 40 | 9 | 64×4 | 54 | 3-Φ6 | 900 |
| SS/SS | 100 | 130 | ||||||||||
| 2638 | 학사/CS | 200 | 250 | 38.1 | 95 | 10 | 60 | 17 | 88×5 | 75 | 4-Φ8 | 2300 |
| SS/SS | 150 | 200 | ||||||||||
| 2651 | 학사/CS | 250 | 300 | 50.8 | 107 | 10 | 70 | 19 | 105×5 | 86 | 4-Φ10 | 4500 |
| SS/SS | 150 | 200 | ||||||||||
| 2676 | 학사/CS | 400 | 450 | 76 | 158 | 15 | 105 | 21 | 145×7.5 | 128 | 4-Φ12 | 10500 |
| SS/SS | 250 | 300 | ||||||||||
정밀 중장비 볼 이송 장치는 중장비, 대형 공작물 또는 운반 시스템의 원활한 이동과 정밀한 위치 결정을 위해 설계된 고강도, 고하중 롤링 유도 장치입니다. 오목한 장착 구조를 특징으로 하는 장치의 볼 헤드는 장착 플레이트 표면 아래에 내장될 수 있으며 베어링 표면과 같은 높이 또는 약간 돌출된 레이아웃을 달성하여 간섭 없는 이동과 작업물의 원활한 전환을 보장합니다.
높은 부하 용량: 고품질 합금강(예: GCr15 베어링 강) 또는 표면 경화 처리로 제작되며, 수백 킬로그램에서 수 톤에 이르는 부하 용량을 갖습니다. 중장비, 금형 처리, 자동화 생산 라인 및 이와 유사한 응용 분야에 적합합니다.
매립형 장착: 장착 플레이트는 볼을 부분적으로 삽입하기 위해 카운터보어로 사전 가공되어 구조적 간섭을 방지합니다. 연속적인 평면 이송이나 원활한 공작물 슬라이딩이 필요한 응용 분야에 특히 이상적입니다.
정밀 롤링 구조: 여러 열의 정밀 볼 또는 니들 베어링이 내부적으로 지지되어 볼의 낮은 저항, 높은 유연성의 360° 회전을 보장하고 구동력을 줄입니다.
보호 설계: 습기, 먼지가 많거나 부식성이 약한 산업 환경에 적응하기 위한 방진 씰 또는 코팅(예: 아연 또는 크롬 도금) 옵션.
모듈형 호환성: 어레이형 설치를 지원하여 균일한 레이아웃을 통해 대형 공작물에 대한 균형 잡힌 지원 및 다방향 이동이 가능합니다.
무거운 스탬핑 금형 변경 썰매
대형 공작기계 작업대의 보조 이동
물류 분류 라인용 중력 컨베이어 모듈
창고 랙용 고하중 화물 이송 시스템
특수 차량(예: 항공우주 장비 운반차)용 내하중 조향 메커니즘
볼트로 고정된 볼 전달 장치와 함께 장착 베이스 플레이트에 가공된 정밀한 카운터보어가 필요합니다.
강판, 알루미늄 프로파일 또는 특수 가이드 레일 표면과 호환됩니다. 설치 후 정기적인 윤활 유지 관리 인터페이스를 권장합니다.
볼 직경(예: 25mm~100mm), 나사산 구멍 치수, 돌출 높이 및 기타 맞춤형 옵션 등 다양한 사양으로 제공됩니다.
효율성 및 노동 절약: 무거운 물체를 이동할 때 마찰 저항을 크게 줄여 작업 효율성을 향상시킵니다.
공간 최적화: 매립형 디자인은 평평한 작업 표면을 유지하면서 수직 공간을 절약합니다.
내구성과 안정성: 열처리 공정과 내마모성 소재로 서비스 수명을 연장하고 장기적인 유지 관리 비용을 절감합니다.
매립형 정밀 중부하 작업용 볼 전달 장치는 산업용 고하중 처리 부문의 핵심 기능 구성 요소입니다. 내장형 마운팅과 높은 하중 지지 설계로 안정성과 유연성의 균형을 유지하므로 정밀도, 하중 용량 및 공간 레이아웃에 대한 엄격한 요구 사항이 있는 응용 분야에 적합합니다.
