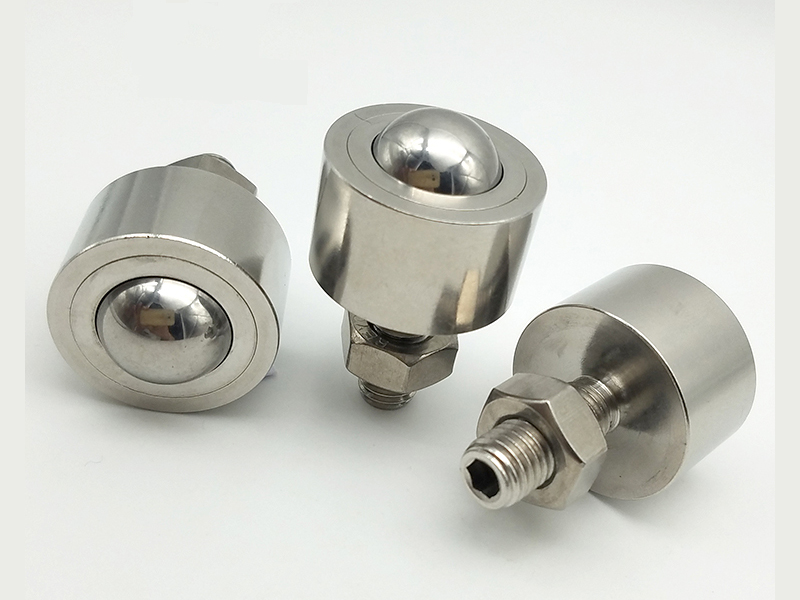

이는 일반적으로 "볼 플런저" 또는 "스프링 장착 볼 전송"으로도 알려진 나사형 스터드 마운트가 있는 소형 볼 전송 장치입니다. 나사형 장착 스터드가 있는 본체 내에 수용된 고정밀 볼(일반적으로 스테인레스 스틸로 제작)로 구성됩니다. 공은 낮은 마찰로 전방향으로 회전할 수 있습니다. 핵심 기능은 미끄럼 마찰을 구름 마찰로 변환하여 정확하고 부드러운 움직임과 위치 결정을 가능하게 하는 것입니다.
매우 낮은 구름 마찰: 필요한 최소한의 구동력으로 부드럽고 정밀한 움직임을 가능하게 합니다. 높은 정밀도 및 일관성: 정밀하게 제작된 볼과 몸체는 부드러운 작동과 위치 지정의 높은 반복성을 보장합니다.
쉬운 설치: 나사형 스터드를 사용하면 장비의 탭 구멍에 직접 나사를 조일 수 있으므로 설치가 간단하고 안전하며 복잡한 고정 장치가 없습니다.
소형 디자인: 크기가 작아 공간이 제한된 정밀 장비에 적합합니다.
내구성 및 내식성: 스테인리스 스틸 구조로 청결이 요구되거나 부식성이 약한 요소가 있는 다양한 산업 환경에 적응할 수 있습니다.
높은 부하 용량: 작은 크기에도 불구하고 고경도 소재 덕분에 단일 볼 전달 장치는 상당한 부하를 견딜 수 있습니다.

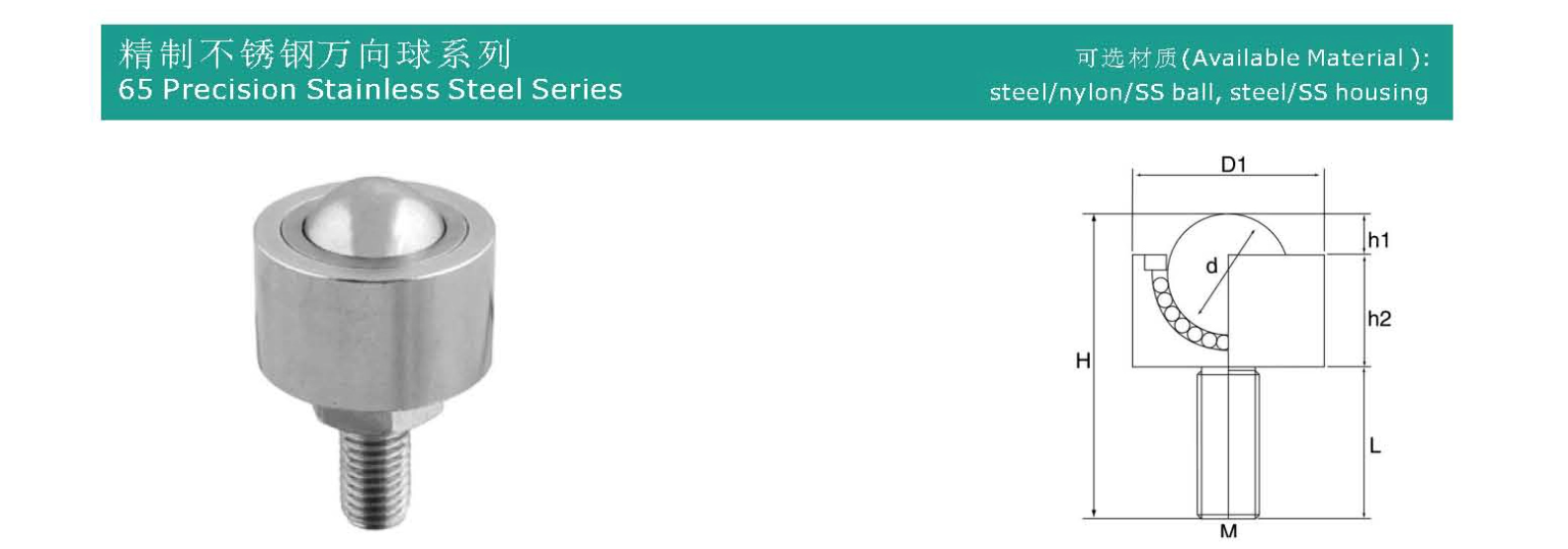

| 모델번호 | 적재능력(kg) | 치수(mm) | ||||||||
| 소재 | 제안 | 최대. | d | D1 | H | h1 | h2 | M | L | |
| 6505 | SS/SS | 4 | 5 | 5.56 | 12 | 23 | 1.5 | 6.5 | M6 | 15 |
| 6508 | SS/SS | 6 | 7 | 8.73 | 16 | 27 | 2.5 | 9.5 | M6 | 15 |
| 6510 | SS/SS | 8 | 10 | 10.32 | 19 | 35 | 3.5 | 11.5 | M8 | 20 |
| 6515 | SS/SS | 12 | 18 | 15.87 | 25 | 40 | 5.3 | 14.7 | M8 | 20 |
| 6519 | SS/SS | 15 | 20 | 19.05 | 31 | 50 | 6.3 | 18.7 | M10 | 25 |
정밀 볼(Precision Ball): 일반적으로 고급 스테인레스 스틸(예: 440C)로 만들어지며 열처리 및 정밀 연삭을 거쳐 높은 경도, 내마모성, 내식성 및 매우 낮은 표면 거칠기를 달성합니다.
본체 및 나사형 스터드: 본체에는 볼이 들어 있으며 일반적으로 스프링과 압력 조정 메커니즘이 내장되어 있습니다. 베이스의 나사산 스터드(예: M3, M4, M5, M6 미터법 나사산)는 안전한 설치를 위해 사용됩니다.
내부 압력 및 복귀 메커니즘: 내장된 스프링은 볼에 지속적인 하향 압력을 제공하여 볼이 적재 표면과의 양호한 접촉을 유지하고 누른 후 자동으로 원래 위치로 돌아갑니다.
공작물이나 장비 구성 요소가 볼을 누르고 움직일 때 적용된 마찰로 인해 볼이 회전합니다.
점접촉과 구름마찰을 포함하기 때문에 동적마찰은 미끄럼마찰보다 훨씬 낮습니다. 그 결과, 노력이 적게 들고 매끄럽고 달라붙지 않는 정밀한 선형 또는 회전 운동이 가능해졌습니다.
나사형 스터드 마운트: 볼트처럼 베이스 플레이트의 탭 구멍에 나사로 고정되는 외부 나사산이 있음을 나타내는 설치 방법을 지정합니다.
스테인레스 스틸(Stainless Steel) : 강도, 내마모성, 내식성을 보장하는 주요 소재를 나타냅니다.
정밀도: 작은 제조 공차, 원활한 작동 및 고정밀 응용 분야에 대한 적합성을 강조합니다.
미니어처(Miniature): 일반적으로 볼 직경이 3mm에서 10mm 사이이고 이에 상응하는 작은 나사산 직경을 갖는 작은 크기를 나타냅니다.
볼 트랜스퍼 유닛: 핵심 기능을 나타냅니다. 즉, 볼이 어느 방향으로든 자유롭게 회전할 수 있습니다.
이 제품은 자동화 장비, 정밀 기기 및 공구 설비의 중요한 구성 요소입니다. 에서 흔히 사용됩니다.
정밀 선형 슬라이드: 수동 지지 롤러 역할을 하여 메인 가이드 레일이 부드럽고 미끄러지지 않는 움직임을 달성하도록 돕습니다.
무거운 화물 취급 및 이동: 플랫폼 아래에 설치되며 매끄러운 베이스 플레이트와 함께 사용되어 무거운 작업물이나 장비를 쉽게 이동할 수 있습니다.
툴링 픽스처 및 포지셔닝 메커니즘: CNC 가공 및 검사 장비에 사용되어 공작물을 지원하고 안내하여 빠르고 정확한 포지셔닝을 가능하게 합니다.
운반 및 분류 시스템: 방향 변경 또는 부드럽게 밀어야 하는 섹션에서 저저항 가이드 휠 역할을 합니다.
기기 및 사무 장비: 움직이는 구성 요소를 지원하기 위해 스캐너 및 프린터와 같은 장치 내부에 사용됩니다.
볼 직경: 예: 5mm, 6.35mm(1/4인치), 8mm 등
스레드 스터드 사양: 예: M4x0.7, M6x1.0, 1/4"-20UNF 등
총 높이/장착 높이: 설치 후 전체 치수입니다.
정적 하중 용량: 정지 상태에서 견딜 수 있는 최대 안전 하중입니다.
동적 하중 용량: 롤링하는 동안 견딜 수 있는 권장 하중입니다.
볼 재질 및 경도: 일반적으로 440C 스테인리스 스틸, HRC ≥ 58.
스프링력(Spring Force): 볼을 누르는 데 필요한 힘으로, 접촉 안정성과 유연성에 영향을 미칩니다.
나사식 스터드 마운트가 있는 스테인레스 스틸 소형 볼 전송 장치는 작지만 중요한 엔지니어링 구성 요소입니다. 영리한 기계적 설계를 통해 제어하기 어려운 슬라이딩 마찰을 효율적인 롤링 마찰로 변환합니다. 이는 다양한 정밀 장비를 위한 부드럽고 간편하며 정밀한 모션 솔루션을 제공합니다. 견고하고 내구성이 뛰어나며 설치가 쉬운 특성으로 인해 신뢰성이 높은 자동화 시스템을 설계하는 엔지니어에게 이상적인 선택입니다.
