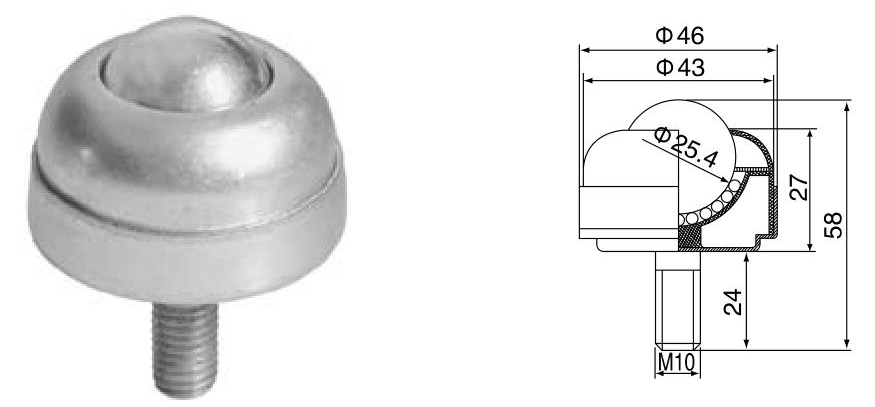

볼트 스터드 고정형 볼 트랜스퍼 유닛

스터드 장착형 볼 이송 장치

모델 번호: 1825

주요 특징

 일반 경량 용도, 로우 프로파일 스탬프 볼 전송 장치 본체, 나사산 볼트 고정, 높이 조절 가능, 천공 구멍 장착, 플라스틱(나일론), 강철 및 스테인레스 스틸과 같은 대체 재료.

기술 사양

볼 트랜스퍼 장치 사용 전 조언

1. 사용하기 전에 윤활제를 추가하는 것이 좋습니다.

2. 단일 장치의 최대 적재 중량을 계산할 때 "권장" 적재 용량을 사용하는 것이 좋습니다. 볼투업형 유닛을 하향 사용할 경우 적재량 데이터의 50%를 권장합니다.

3. 재료 표면은 가능한 한 평평한 것이 좋습니다. 철판을 사용하는 것이 좋습니다.

4. 재료 표면과 접촉하는 단위의 최소 3개 열(행)을 배치하는 것이 좋습니다.

5. 배열 방식은 일반적으로 가로형, 마름모형이며, 마름모형 배열은 가로형 배열보다 단위를 한 열(행) 더 많이 배치해야 합니다.

6. 재료 표면이 고르지 않을 때 스프링 장착 볼 전달 장치를 사용할 수 있습니다.

7. 스프링이 있는 유닛은 하중 문제를 고려해야 하며, 유닛 수를 늘려야 합니다.

8. 일반적으로 선형 속도가 2m/s를 초과하지 않도록 사용하는 것이 좋습니다.

9. 선형 속도가 1m/s일 때 동적 마찰 계수는 약 0.05-0.005μ이며 마찰 계수는 볼 전달 장치의 재질에 따라 달라집니다.

10. 전체 강철 또는 스테인레스 스틸 재질의 볼 전달 장치는 최대 섭씨 1000도에서 사용할 수 있으며 전체 플라스틱 재질 유형은 섭씨 60도를 넘지 않는 것이 좋습니다.
