RONWIN
HS Code: 8431390000
6404, 6405, 6406, 6408, 6410, 6415, 6419

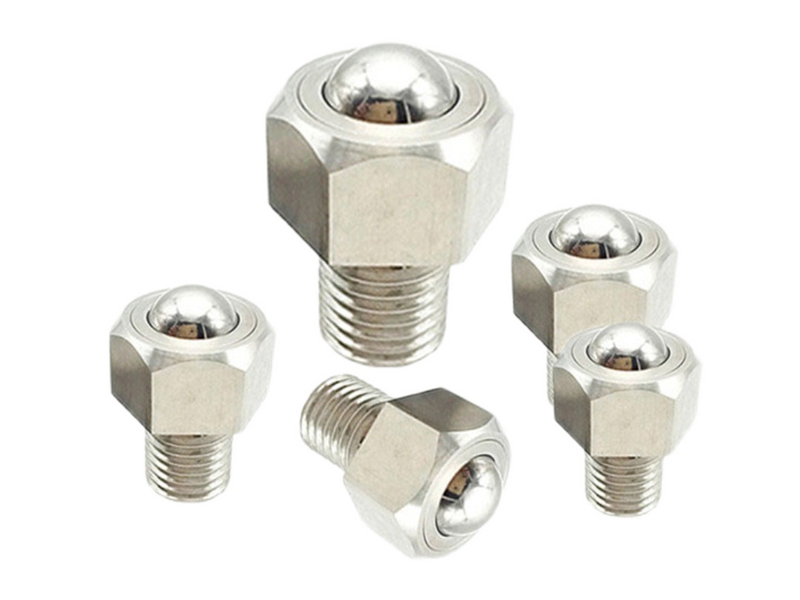

Longwei의 미니 볼 트랜스퍼 장치는 다양한 제품 중에서 가장 작은 볼 장치를 갖추고 있습니다. 품질이 보장된 미니 유닛은 광범위한 산업 분야에서 사용됩니다. 미니 볼 전송 장치는 정확한 움직임과 위치 지정을 제공하며 나사 볼트를 사용하여 위나 아래로 고정할 수 있습니다. CNC 기계와 스테인레스 스틸 볼을 사용하여 견고한 스테인레스 스틸 바디를 만듭니다.

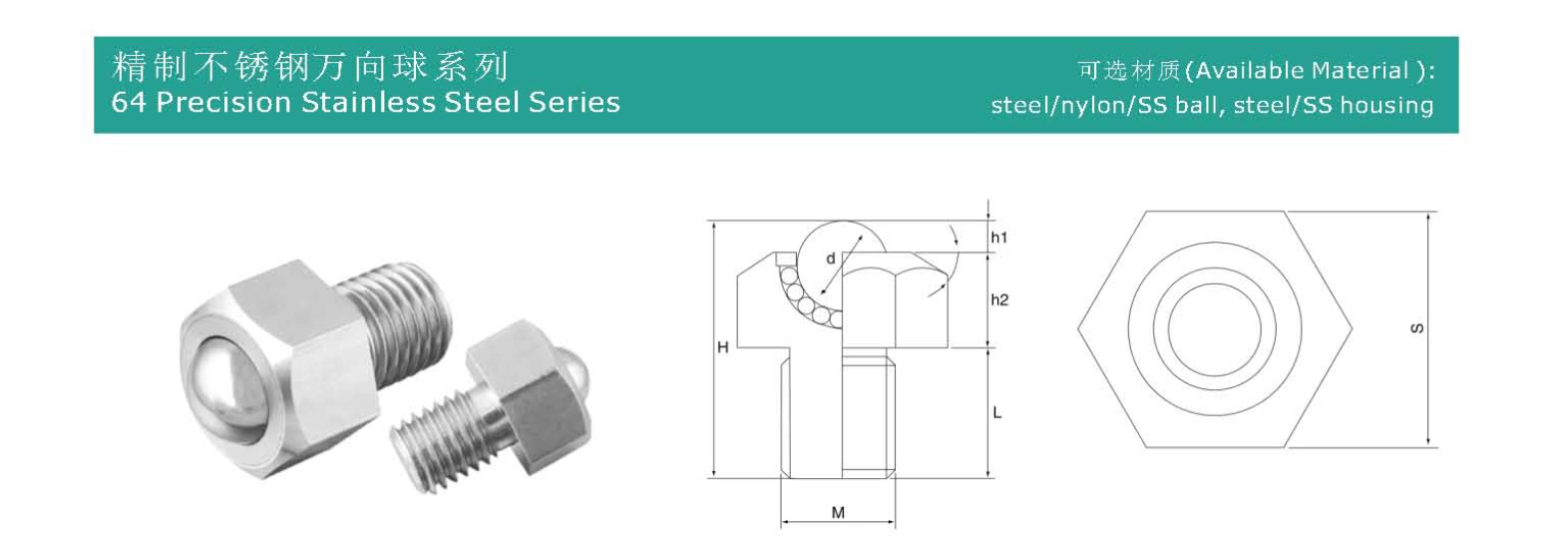

| 모델번호 | 적재능력(kg) | 치수(mm) | ||||||||
| 소재 | 제안 | 최대. | d | H | h1 | h2 | M | L | S | |
| 6404 | SS/SS | 2 | 3 | 4 | 12.1 | 1.1 | 5 | M5 | 6 | 8 |
| 6405 | SS/SS | 3 | 4 | 4.76 | 15.2 | 1.2 | 6 | M6 | 8 | 10 |
| 6406 | SS/SS | 4 | 5 | 5.56 | 18.5 | 1.5 | 7 | M8 | 10 | 13 |
| 6408 | SS/SS | 6 | 7 | 8.73 | 24.5 | 2.5 | 10 | M10 | 12 | 17 |
| 6410 | SS/SS | 8 | 10 | 10.32 | 29.5 | 3.5 | 11 | M12 | 15 | 19 |
| 6415 | SS/SS | 12 | 18 | 15.87 | 40.3 | 5.3 | 15 | M16 | 20 | 24 |
| 6419 | SS/SS | 15 | 20 | 19.05 | 49.3 | 6.3 | 18 | M20 | 25 | 30 |
볼 캐스터 또는 볼 플런저라고도 알려진 육각형 스레드 마운트 미니 정밀 볼 전송 장치는 중력 지원 및 방향 변경을 위한 소형 정밀 구성 요소입니다. 다방향, 저마찰 롤링 및 슬라이딩을 위해 상단에 정밀 볼을 활용하고 장비에 쉽고 안전하게 설치할 수 있는 육각 나사 베이스가 특징입니다. 핵심 특징은 컴팩트한 디자인, 쉬운 설치, 유연한 회전, 안정적인 하중 지지입니다.
쉬운 설치, 안전한 고정: 육각 나사 설계로 렌치만으로 설치 및 제거가 간단합니다. 나사산 연결은 강력한 회전 방지 기능과 안정적인 지지력을 제공합니다.
낮은 마찰, 높은 유연성: 정밀한 볼과 궤도를 통해 장치는 부하가 걸린 상태에서도 유연하게 회전할 수 있어 장비 마모와 전력 소비를 효과적으로 줄입니다.
컴팩트한 구조, 공간 절약: 미니 디자인으로 공간이 제한된 장비나 정밀 장치에 사용하기에 이상적입니다.
높은 부하 용량: 작은 크기에도 불구하고 견고한 하우징과 고품질 재료 덕분에 크기에 비해 상대적으로 높은 부하를 견딜 수 있습니다.
내마모성 및 내구성: 긴 수명을 위해 고강도, 고내마모성 소재로 제작되어 고주파 작동에 적합합니다.
다양한 재료 옵션: 다양한 환경(예: 일반 산업, 식품, 부식성, 클린룸)에 맞게 다양한 재료 조합을 사용할 수 있습니다.
이 미니 볼 전달 장치는 정확한 위치 지정, 손쉬운 운반 및 방향 변경이 필요한 응용 분야에 널리 사용됩니다.
정밀 기기 및 테스트 장비: 샘플의 원활한 이동과 정밀한 위치 지정을 위해 PCB 고정 장치, 광학 테이블, 측정 기기 스테이지에 사용됩니다.
자동화 장비 및 생산 라인:
방향 변경 메커니즘: 조립 및 컨베이어 라인에서 공작물의 경로를 변경합니다.
지지 및 슬라이드 메커니즘: 무거운 캐비닛, 개폐 장치, 공작 기계 테이블의 발로 이동을 용이하게 합니다.
금형 및 지그: 미세 조정 및 위치 지정을 위해 대형 금형 또는 지그 아래에 설치됩니다.
물류 및 운반 시스템: 전통적인 롤러를 보완하는 분류기, 볼 이송 테이블에 사용되어 품목의 다방향 자유로운 흐름을 가능하게 합니다.
고급 가구 및 디스플레이 장비: 슬라이딩 도어, 이동식 디스플레이 케이스, TV 마운트 등 부드러운 이동 경험을 제공합니다.
이 제품을 선택할 때 다음 매개변수를 고려하십시오.
스레드 사양: 예: M6x1, M8x1.25, M10x1.5 등(스레드 직경 x 피치).
육각 크기(플랫 간): 예: 8mm, 10mm, 13mm 등은 렌치와 일치해야 합니다.
볼 직경: 예: Ø6mm, Ø8mm, Ø10mm 등. 하중 용량과 유연성을 결정하는 핵심 매개변수입니다.
총 높이: 설치 후 장비 레이아웃에 영향을 미치는 전체 높이입니다.
정적 부하 용량: 단일 장치가 견딜 수 있는 최대 안전 고정 부하입니다.
볼 및 하우징 재질: 부하, 환경 요구 사항(습도, 화학 물질, 청결도)을 기준으로 선택됩니다.
장착 방법: 탭 구멍에 나사로 고정하는지, 틈새 구멍을 통과하여 너트로 고정하는지 확인하십시오.
육각 스레드 마운트 미니 정밀 볼 전송 장치는 스마트한 구조, 편리한 설치 및 뛰어난 성능을 결합한 기능적 구성 요소입니다. 미끄럼 마찰을 구름 마찰로 변환함으로써 장비의 운동 성능을 크게 향상시켜 정밀 기계, 자동화 장비 및 다양한 노동력 절약형 변속기 솔루션의 필수 핵심 구성 요소가 됩니다.
