RONWIN
HS Code: 8431390000
3419, 3422, 3425, 3438, 3451

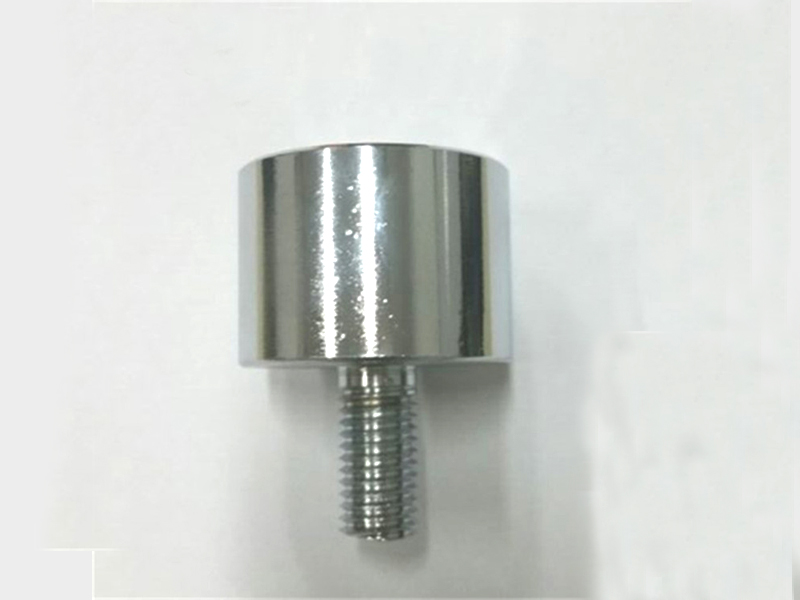

볼트 나사산이 있는 견고한 볼 전송 장치는 매우 높은 하중과 혹독한 작동 조건을 견딜 수 있도록 특별히 설계된 견고한 볼 전송 구성 요소입니다. 이 제품은 특대형 고경도 볼과 튼튼한 볼트 나사산이 있는 견고한 하우징을 통합합니다. 핵심 설계 목표는 전방향, 저마찰 동작을 제공하는 동시에 고압, 고충격 및 지속적인 작동 하에서 구조적 무결성과 긴 서비스 수명을 보장하는 것입니다. 이는 매우 무거운 하중을 이동하기 위한 산업 응용 분야에서 본질적으로 "강력한 조인트" 역할을 합니다.
정적 하중 용량: 정지 상태에서 견딜 수 있는 최대 안전 하중(톤 또는 kN)입니다.
동적 하중 용량: 롤링하는 동안 견딜 수 있는 권장 하중(톤 또는 kN)입니다.
볼트 스레드 사양: 예: M20x2.5, M30x3.5, 1"-8UNF 등
볼 직경: 하중 용량 및 롤링 부드러움과 직접적인 관련이 있습니다.
장착 높이: 설치 후 작업대 디자인에 영향을 미치는 총 높이입니다.
재질 및 열처리 : 볼과 소켓의 재질 및 경도.
작동 온도 범위: 사용된 그리스 및 씰 재료에 따라 결정됩니다.

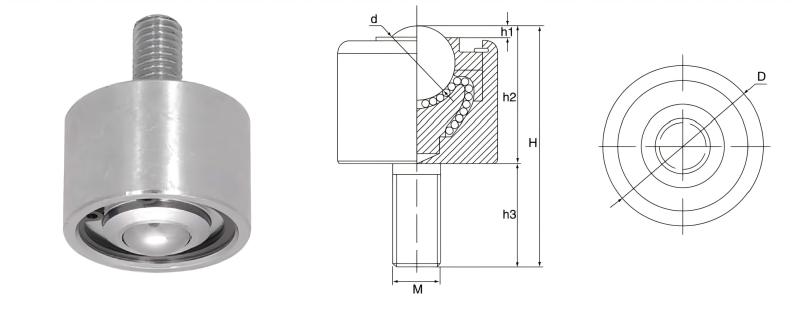

| 모델번호 | 적재능력(kg) | Dimensions | 무게 (g) | ||||||||
| 소재 | 제안 | 최대. | d | D | h1 | h2 | H | h3 | M | ||
| 3419 | 학사/CS | 60 | 70 | 19 | 42 | 3 | 33 | 58 | 25 | M12 | 250 |
| 3422 | 학사/CS | 120 | 150 | 22 | 48 | 3 | 40 | 70 | 30 | M12 | 380 |
| 3425 | 학사/CS | 150 | 200 | 25.4 | 55 | 4 | 46 | 81 | 35 | M16 | 700 |
| 3438 | 학사/CS | 300 | 400 | 38.1 | 80 | 8 | 70 | 115 | 45 | M22 | 2100 |
| 3451 | 학사/CS | 450 | 550 | 51 | 100 | 12 | 95 | 145 | 50 | M24 | 4400 |
이 제품은 일반적으로 다음과 같은 주요 구성 요소로 구성됩니다.
헤비듀티 볼:
재질: 일반적으로 고탄소 크롬 베어링강(GCr15), HRC 60 이상으로 경화된 스테인리스강(예: 440C) 또는 표면 경화 합금강과 같은 초고부하 용량 재료를 사용합니다. 일부 버전은 녹 방지를 강화하기 위해 인산염 처리 또는 아연 도금 처리를 할 수 있습니다.
크기: 볼 직경은 일반적으로 25mm에서 100mm까지 크며 더 큰 접촉 면적과 더 큰 부하 용량을 제공합니다.
견고한 볼 소켓/레이스:
경화 강철 또는 고강도 청동으로 제작되었으며, 정밀하게 연마되어 볼과 고정밀, 저마찰 쌍을 형성하고 엄청난 압력을 균일하게 분산시킬 수 있습니다.
강화 하우징 및 볼트 스레드:
하우징: 단조 또는 정밀 주조를 통해 고강도 강철로 제조되었으며 상당한 방사형 및 축방향 하중을 견딜 수 있는 두껍고 견고한 구조가 특징입니다.
볼트 스레드: 이는 주요 장착 구성 요소입니다. 일반적으로 미터법 거친 나사산(예: M12, M16, M20, M30) 또는 영국식 UNC 나사산으로 구성됩니다. 나사 부분은 짧고 강하므로 높은 전단력과 굽힘 모멘트를 견딜 수 있으며 장비 베이스의 나사 구멍에 단단히 나사로 고정할 수 있습니다.
씰링 및 윤활 시스템:
고강도 씰: 일반적으로 여러 개의 씰 링(예: NBR 또는 폴리우레탄 씰)이 장착되어 있어 먼지, 금속 칩 및 습기의 유입을 효과적으로 방지하여 열악한 작업장 환경에 적응합니다.
그리스 피팅: 표준 그리스 피팅(예: Zerk 피팅)이 포함되어 고온 또는 극압 그리스의 정기적인 보충을 용이하게 하여 무거운 하중에서 원활한 작동과 마모 감소를 보장합니다.
매우 높은 부하 용량: 수 톤에 달하는 정적 부하 용량과 높은 동적 정격 부하를 갖춘 중부하 작업용으로 특별히 설계되었습니다.
탁월한 내구성 및 충격 저항: 견고한 구조와 고품질 소재로 인해 심한 충격과 진동을 견디고 변형이나 손상을 방지할 수 있습니다.
전방향 유연한 롤링: 고압에서도 저마찰 전방향 롤링을 유지하여 무거운 작업물을 쉽게 이동할 수 있습니다.
쉬운 설치 및 유지 관리: 볼트 스레드 설계로 매우 간단한 설치가 가능합니다. 미리 태핑된 구멍에 나사를 끼우고 조이기만 하면 됩니다. 표준 윤활 인터페이스로 유지보수가 용이합니다.
견고한 씰링: 우수한 씰링 설계로 먼지와 습기가 많은 열악한 환경에서도 긴 수명과 신뢰성을 보장합니다.
고온 저항: 많은 모델이 고온 그리스 및 재료를 사용하므로 용접 플랫폼과 같은 고온 응용 분야에 적합합니다.
기본 원리는 표준 볼 이송과 동일하지만 무거운 하중에 대해 강화되었습니다.
고정: 전체 볼 전송 장치는 하단의 견고한 볼트 스레드를 통해 작업대, 슬라이드 또는 장비 베이스에 단단히 설치됩니다.
하중 베어링: 무거운 공작물(예: 강철 빌렛, 금형, 대형 기계 부품)이 볼을 누릅니다. 무게는 볼을 통해 열처리된 소켓과 강화 하우징으로 전달됩니다.
롤링: 공작물을 이동해야 할 때 측면 힘이 적용됩니다. 볼은 소켓 내에서 구르면서 작업물과 베이스 사이의 미끄럼 마찰을 구름 마찰로 변환하여 매우 무거운 물체를 최소한의 힘으로 움직일 수 있습니다.
이 구성 요소는 중공업의 핵심 부품이며 다음 분야에서 널리 사용됩니다.
금형 변경 및 조정: 대형 프레스 및 사출 성형 기계에 사용되어 수십 톤 무게의 금형을 지지하고 이동합니다.
강판 및 자재 취급: 자재 보관 랙, 전단 기계 및 레이저 절단 기계 작업대에서 강판의 공급, 배출 및 위치 지정을 용이하게 합니다.
중장비 조립 및 유지 관리: 대형 기어, 베어링 하우징 및 기타 구성 요소를 이동하는 데 사용되어 정렬 및 설치가 용이합니다.
용접 포지셔너 및 고정 플랫폼: 무거운 용접 구조물을 지원하고 최적의 용접 위치로 쉽게 회전할 수 있습니다.
조선 및 대형 차량 제조: 대형 선박 섹션 또는 차량 프레임 이동에 사용됩니다.
볼트 나사산이 있는 견고한 볼 전달 장치는 무거운 자재를 이동하는 문제를 해결하기 위한 강력한 도구입니다. 강화된 구조, 대형 경화 볼 및 편리한 볼트 장착 방법을 통해 상당한 미끄럼 마찰을 제어 가능한 구름 마찰로 변환합니다. 이는 중량물을 운반하는 노동력을 크게 줄이고, 작업 효율성과 장비 안전성을 향상시켜 중공업 분야의 노동력 절감과 자동화에 없어서는 안 될 핵심 부품입니다.
