RONWIN
HS Code: 8431390000
현대 산업 분야에서는 효율적인 하중 전달과 정밀한 선형 운동이 생산 효율성을 높이는 데 핵심입니다. 이러한 요구를 충족시키기 위해 우리는 까다로운 산업 환경을 위해 설계된 고성능, 고부하 솔루션인 시리즈 23 고강도 볼트 장착형 볼 트랜스퍼를 자랑스럽게 선보입니다. 중장비의 슬라이딩, 컨베이어 지그의 안내 또는 자동화 시스템의 정밀한 위치 지정 등 작업을 쉽게 처리하고 원활하고 방해받지 않는 작동을 보장합니다.
시리즈 23은 8mm~45mm 범위의 다양한 내하중 볼 직경과 8kg~550kg의 넓은 스펙트럼을 포괄하는 부하 용량을 제공합니다. 이러한 광범위한 사양을 통해 경량 이송부터 중부하 작업까지 다양한 애플리케이션 시나리오를 유연하게 처리하여 다양한 요구 사항을 충족할 수 있습니다.
이 시리즈는 볼이 위 또는 아래를 향한 설치를 지원하므로 장비 설계자에게 뛰어난 유연성을 제공합니다. 작업 표면의 슬라이딩 지지대로 사용하든 장비 바닥의 이동식 캐스터로 사용하든 완벽하게 적응하므로 하중 전달 응용 분야에 이상적인 선택입니다.
모든 부품은 정밀 CNC 가공을 통해 제조되므로 치수 정확성과 높은 품질 일관성이 보장됩니다. 주요 구조적 하이라이트는 스터드가 하우징과 통합되어 견고한 "볼트 장착형" 디자인을 형성한다는 것입니다. 이 구조는 설치를 단순화할 뿐만 아니라(장비의 미리 탭된 나사산 구멍에 직접 나사를 조이기만 하면 됨) 매우 안전한 연결을 제공하여 무거운 하중이나 충격으로 인해 느슨해지는 것을 효과적으로 방지합니다.
먼지 구멍 디자인: 하우징 측면에 있는 특수 먼지 구멍은 작동 중에 들어오는 먼지나 이물질과 같은 오염 물질을 배출하는 데 도움이 되어 볼의 자유로운 회전을 방해할 수 있는 축적을 방지합니다. 이는 서비스 수명을 연장하고 유지 관리 빈도를 줄입니다.
재료의 다양성: 하우징은 탄소강 및 스테인레스강 옵션으로 제공됩니다. 탄소강 버전은 경제적이고 견고하며 일반 산업 환경에 적합합니다. 스테인리스강 버전은 뛰어난 내부식성을 제공하므로 식품, 제약, 화학, 습한 환경 또는 특정 위생이나 부식 방지 요구 사항이 있는 기타 환경에 사용하기에 이상적입니다.

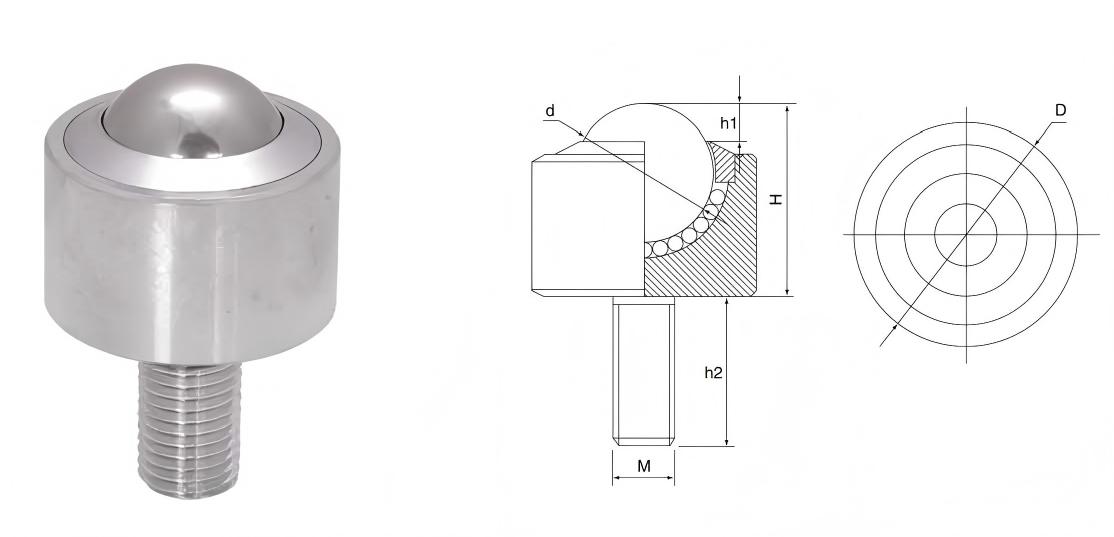

| 모델 아니요. | 적재능력(kg) | 치수(mm) | 무게 (kg) | |||||||
| 소재 | 제안 | 최대. | d | D | h1 | H | h2 | M | ||
| 2308 | 학사/CS | 8 | 15 | 8 | 15 | 2 | 11.1 | 12 | M5 | 0.020 |
| SS/SS | 5 | 10 | ||||||||
| PL/CS | 4 | 5 | 0.018 | |||||||
| 2312 | 학사/CS | 30 | 35 | 12 | 22 | 3 | 17 | 18 | M8 | 0.035 |
| SS/SS | 20 | 25 | ||||||||
| PL/CS | 10 | 15 | 0.032 | |||||||
| 2315 | 학사/CS | 60 | 70 | 15.88 | 24 | 4.5 | 20 | 18 | M8 | 0.060 |
| SS/SS | 30 | 40 | ||||||||
| PL/CS | 15 | 20 | 0.055 | |||||||
| 2322 | 학사/CS | 180 | 200 | 22.23 | 36 | 6.0 | 31 | 22 | M10 | 0.200 |
| SS/SS | 100 | 120 | ||||||||
| PL/CS | 50 | 60 | 0.190 | |||||||
| 2325 | 학사/CS | 200 | 250 | 25.4 | 37 | 6.5 | 32 | 25 | M12 | 0.235 |
| SS/SS | 130 | 150 | ||||||||
| PL/CS | 70 | 90 | 0.220 | |||||||
| 2330 | 학사/CS | 300 | 350 | 30.16 | 44 | 8 | 38 | 30 | M16 | 0.410 |
| SS/SS | 190 | 240 | ||||||||
| PL/CS | 120 | 150 | 0.395 | |||||||
| 2338 | 학사/CS | 400 | 450 | 38.1 | 54 | 10 | 48 | 30 | M16 | 0.750 |
| SS/SS | 280 | 300 | ||||||||
| PL/CS | 150 | 170 | 0.670 | |||||||
| 2345 | 학사/CS | 500 | 550 | 45 | 62 | 10 | 54 | 45 | M20 | 1.100 |
| SS/SS | 320 | 360 | ||||||||
| PL/CS | 200 | 230 | 0.950 | |||||||
시리즈 23 고강도 볼트 장착형 볼 트랜스퍼는 다음 분야에서 널리 사용됩니다.
무거운 슬라이딩 도어, 공작 기계 가드.
자재 취급 장비, 컨베이어 시스템.
대형 금형의 이동 및 위치 지정.
특수 차량, 자동 보관 장비.
저마찰, 고하중 선형 또는 회전 운동이 필요한 모든 장치.
시리즈 23 고강도 볼트 장착형 볼 트랜스퍼, 뛰어난 부하 용량, 편리한 통합 볼트 마운트 설계, 정밀한 제조 및 사려 깊은 먼지 배출 기능을 갖춘 는 고하중 이동 문제를 해결하기 위한 신뢰할 수 있는 파트너입니다. 이를 선택한다는 것은 효율성, 신뢰성 및 내구성을 선택한다는 의미입니다.
