한국어 한국어SR320
RONWIN
이중 홈이 있는 원형 벨트 구동 롤러 컨베이어는 각 롤러에 두 개의 홈(양 끝에 하나씩)이 있는 컨베이어 시스템입니다. 연속적이고 탄력 있는 원형 폴리우레탄 벨트는 이 홈을 통해 구불구불한 경로를 따라 뱀처럼 움직이며 모든 롤러를 단일 구동원(예: 전기 모터)에 연결합니다. 이 구성을 통해 전체 롤러 라인에 동력을 전달하는 작고 효율적이며 안정적인 방법이 가능합니다.
이중 홈 롤러: 각 롤러는 양쪽 끝 부분 근처에 V 홈 또는 U 홈이 가공되어 있습니다.
사문석 벨트 경로: 하나의 길고 연속적인 원형 벨트가 장력을 받아 뱀과 같은 패턴으로 전달됩니다. 이는 구동 풀리에서 첫 번째 롤러의 홈으로 이동하고, 두 번째 롤러의 홈을 거쳐 다시 첫 번째 롤러의 두 번째 홈으로 돌아가는 식으로 전체 롤러 뱅크를 연결합니다.
마찰 기반 동력 전달: 홈의 마찰을 통해 벨트에서 롤러로 동력이 전달됩니다. 벨트의 장력은 웨지 동작을 생성하여 확실한 그립을 보장합니다.
단순한 설계: 시스템은 롤러, 벨트, 베어링 프레임 및 단일 드라이브 장치 등 상대적으로 적은 수의 구성 요소를 사용합니다. 따라서 설계와 설치가 간단해집니다.
낮은 초기 비용: 일반적으로 샤프트 구동 롤러 컨베이어보다 비용 효율적이며 특히 긴 컨베이어 라인의 경우 전동 롤러 컨베이어보다 저렴한 경우가 많습니다.
양방향 기능: 컨베이어는 구동 모터를 반전시키는 것만으로 전진 및 후진을 모두 실행할 수 있으므로 분류, 병합 및 축적 작업에 유용합니다.
우수한 견인력: 홈의 웨지 동작은 탁월한 견인력을 제공하여 일반 하중에서 벨트 미끄러짐을 최소화합니다.
축적 기능: 롤러에 토크 제한 클러치를 통합하거나 저마찰 벨트를 사용하여 ZPA(제로 압력 축적)용으로 설계할 수 있습니다. 이 모드에서는 패키지가 정지하면 하류의 롤러도 회전을 멈추므로 서로 과도한 압력을 가하지 않고 제품을 쌓을 수 있습니다.
손쉬운 벨트 교체: 내구성이 뛰어나지만 벨트가 파손되거나 마모된 경우 전체 컨베이어 프레임을 분해하지 않고도 교체할 수 있으며 이는 일부 밀폐형 시스템에 비해 상당한 이점을 제공합니다.
접근 가능한 구성품: 구동 모터와 풀리는 일반적으로 외부에 장착되므로 완전히 밀폐된 전동 풀리에 비해 서비스나 조정을 위해 접근하기가 더 쉽습니다.
이러한 유형의 컨베이어는 중간 정도의 하중을 효율적으로 운송, 축적 및 분류해야 하는 많은 산업 분야에서 중요한 역할을 합니다.
유통 센터 및 창고: 전자 상거래에서 흔히 사용되는 판지 상자, 토트 및 폴리백을 운송하고 보관하는 데 적합합니다.
분류 시스템: 양방향 기능으로 인해 슬라이딩 슈 분류기 및 크로스 벨트 분류기 시스템의 유도 컨베이어 및 운송 라인으로 자주 사용됩니다.
조립 라인: 전자, 소형 가전제품 조립, 자동차 부품 제조 등의 산업에서 워크스테이션 간에 제품을 이동합니다.
포장 라인: 포장된 상품(상자, 상자)을 밀봉, 라벨링 및 팔레타이징 스테이션으로 운반합니다.
신뢰성과 축적 기능이 필수적인 수하물 취급을 위한 운송 및 메이크업 영역에서 일반적으로 사용됩니다.
가장자리를 손상시키지 않고 종이, 책, 인쇄물 더미를 이동하는 데 사용됩니다.
안정적으로 이동하고 잠재적으로 축적되어야 하는 균일하고 바닥이 평평한 품목(케이스, 트레이 등)과 관련된 모든 응용 분야.
주문번호 예(단위 mm): SR320-600-700-5000-50-100-10

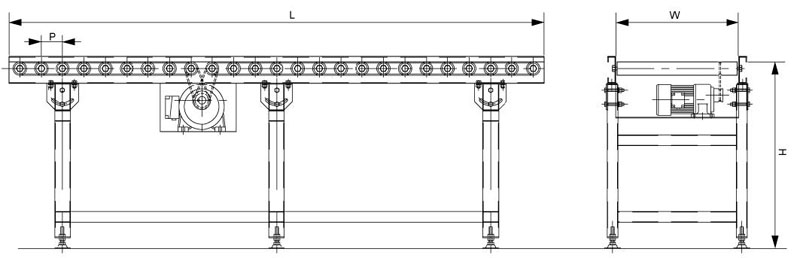

| 사양(단위: mm) | |
|---|---|
| 롤러 직경 | 50, 60 |
| 롤러 피치 | 75, 100, 150 |
| 랙 길이 | 최대. 20미터 |
| 랙 내부 너비 | 500, 600, 700, 800, 900, 1000, 15000 또는 고객의 요청에 따라 |
| 랙 높이 | 500-1500, 500분 권장. |
| 랙 재료 | 강철 접이식 플레이트, 알루미늄 프로파일 |
| 지지 다리 재료 | 직사각형 강철 튜브, 알루미늄 프로파일 |
| 운반 속도 | 최대. 30m/분, 속도 조절 가능 |
| 모터 파워 | 0.37kw, 0.55kw, 0.75kw, 1.5kw |
더블 그루브 라운드 벨트 구동 롤러 컨베이어는 가벼운 작업부터 중간 작업까지 다양한 자재 취급 응용 분야에 매우 효과적이고 경제적인 솔루션입니다. 주요 강점은 단순성, 양방향 기능 및 효과적인 축적 기능에 있습니다. 응용 분야에 중력 롤러 컨베이어보다 더 많은 제어력과 전력이 필요하지만 완전 전동식 롤러 시스템의 더 높은 비용이나 고급 기능을 정당화할 수 없는 경우 선택하는 것이 좋습니다.
