RONWIN
HS Code: 8431390000
탄력성과 자동 복귀 기능을 갖춘 다방향 롤링 지지점을 제공하는 것이 핵심 기능인 복합 장치입니다.
작동 원리:
하중 지지 및 롤링: 물체(예: 공작물, 장비, 플레이트)가 이 장치를 가로질러 이동할 때 물체의 무게가 볼 전달 장치의 볼을 누르게 됩니다. 볼 트랜스퍼는 낮은 마찰로 수평 방향으로 구를 수 있어 무거운 물체를 쉽게 안내하고 이동할 수 있습니다.
쿠션 및 압축: 하중이 과도하거나 하향 충격이 발생하면 압력이 내부 스프링의 예압을 압도하여 전체 볼 전달 장치(하우징 및 볼 포함)가 스프링을 하향 압축하게 됩니다.
자동 재설정 및 높이 보상: 하중이 감소하거나 충격이 사라지면 스프링이 위로 밀어 올려 볼 전달 장치를 원래 높이로 되돌립니다. 이 설계는 고르지 않은 장비나 트랙 표면을 보상하고 진동과 충격을 흡수합니다.
볼 트랜스퍼 헤드: 핵심 이동 구성 요소입니다. 일반적으로 정밀 금속(예: 탄소강, 스테인리스강) 또는 나일론 볼과 일치하는 소켓(베어링 하우징)으로 구성됩니다. 소켓에는 일반적으로 볼이 여러 방향으로 원활하게 회전하도록 보장하는 여러 개의 작은 볼 베어링이 포함되어 있습니다.
Spring: 핵심 기능 구성 요소입니다. 볼 트랜스퍼 헤드 아래에 설치되어 상향 추력 및 완충 기능을 제공합니다. 스프링 힘은 하중 요구 사항에 따라 설계되었습니다.
플랜지 장착 베이스: 구조적 베이스 및 설치 인터페이스입니다. 원형의 장착 구멍이 있는 디스크 모양 또는 원통형 구조입니다. 볼트나 나사를 사용하여 컨베이어 라인의 장비 플랫폼, 프레임 또는 지지판에 쉽고 안전하게 고정할 수 있습니다.
하우징/슬리브: 일반적으로 스프링과 볼 전송 소켓의 일부를 둘러싸는 원통형 구조입니다. 스프링을 보호하고 먼지나 이물질이 들어가는 것을 방지하며 스프링의 수직 이동을 안내하는 역할을 합니다.
쿠션 및 충격 흡수: 스프링은 취급 시 발생하는 충격과 진동을 효과적으로 흡수하여 운반되는 정밀 장비 및 제품을 보호합니다.
자체 적응 높이: 고르지 않은 지지 표면을 자동으로 보정하여 모든 지지 지점이 하중을 고르게 공유하도록 할 수 있습니다.
표면 보호: 장비와 볼 전달 장치 자체에 대한 견고한 충격을 줄여 서비스 수명을 연장합니다. 부드러운 재료(예: 목재, 특정 플라스틱)로 만들어진 컨베이어 표면의 경우 스프링 압력이 압흔을 방지할 수 있습니다.
유연성 및 낮은 마찰: 볼 전달의 고유한 다방향 롤링 기능을 유지하므로 무거운 물체의 위치를 지정하고 회전하는 것이 매우 쉽습니다.
쉬운 설치: 플랜지 설계를 통해 볼트로 고정하기만 하면 매우 빠르고 안전하게 설치할 수 있습니다.
조정 가능한 예압(일부 모델): 일부 고급 모델은 다양한 하중 요구 사항을 수용하기 위해 조정 가능한 스프링 예압을 제공할 수 있습니다.
이 장치는 유연성, 쿠션 및 정확한 위치 지정이 필요한 자재 취급 및 처리 시스템에 널리 사용됩니다.
조립 라인 컨베이어 시스템: 특히 작업물이 한 라인에서 다른 라인으로 원활하게 전환되어야 하는 교차점에서 완충 및 터닝 스테이션 역할을 합니다.
다이/금형 변경 및 위치 지정: 대형 스탬핑 프레스, 사출 성형 기계 등에 사용되어 무거운 금형의 이동을 지원하고 촉진합니다.
정밀 조립 플랫폼: 무거운 부품 위치를 수동으로 미세 조정해야 하는 정밀 조립 테이블의 지지점 역할을 합니다.
중장비 번역: 공작 기계, 대형 캐비닛 등을 이동하는 데 사용됩니다. 스프링 하중은 고르지 않은 바닥으로 인한 진동을 흡수할 수 있습니다.
리프터 및 리프팅 플랫폼: 플랫폼의 안내 및 쿠션 지지점 역할을 합니다.
전문 툴링 및 고정 장치: 공작물 "부양"이 필요한 테스트 또는 처리 스테이션에서.
부하 용량: 이것은 가장 중요한 선택 매개변수입니다. 각 볼 유닛이 견뎌야 하는 최대 정적 및 동적 하중을 계산하고 해당 사양의 제품을 선택해야 합니다. 하중 용량은 주로 스프링 강성에 의해 결정됩니다.
스트로크(Stroke): 스프링의 최대 압축 가능 거리. 이 스트로크가 예상되는 높이 변화와 충격을 처리하기에 충분한지 확인해야 합니다.
공 재료 및 크기:
재질: 스테인레스 스틸 볼은 부식 방지 기능이 있어 식품, 제약 또는 깨끗한 환경에 적합합니다. 탄소강 볼은 경제적이며 하중 용량이 높습니다. 나일론 볼은 제품 표면을 긁지 않습니다.
크기: 볼 직경이 클수록 일반적으로 더 부드러운 롤링과 더 높은 부하 용량을 제공합니다.
설치 치수: 플랜지의 구멍 직경, 구멍 간격(PCD) 및 전체 치수가 장비의 사용 가능한 공간에 적합한지 확인하십시오.
작동 환경: 온도, 습도, 부식성 화학 물질의 존재 여부 등을 고려하여 적절한 재질(예: 스테인레스 스틸)과 윤활 유형을 선택합니다.
4115, 4122, 4130, 4145
전단 기계, 프레스, 성형 기계, 공구 베이스, 브레이크 브레이크 및 충격 부하 응용 분야는 모두 스프링 장착 장치를 사용합니다. 스프링 장착 볼 장치는 충격 하중으로 인한 손상을 줄입니다. 또한 온도와 관련된 치수 변경이 가능하며 자체 조정을 통해 하중을 고르게 분산할 수 있습니다.
CNC 기계를 사용하여 단일 강철 조각으로 가공된 견고한 강철 본체, 아연 도금 표면 처리, 고부하 용량을 갖춘 베어링 강철 볼, 충격 하중이 내장된 스프링 및 상단 플랜지 고정이 특징입니다.

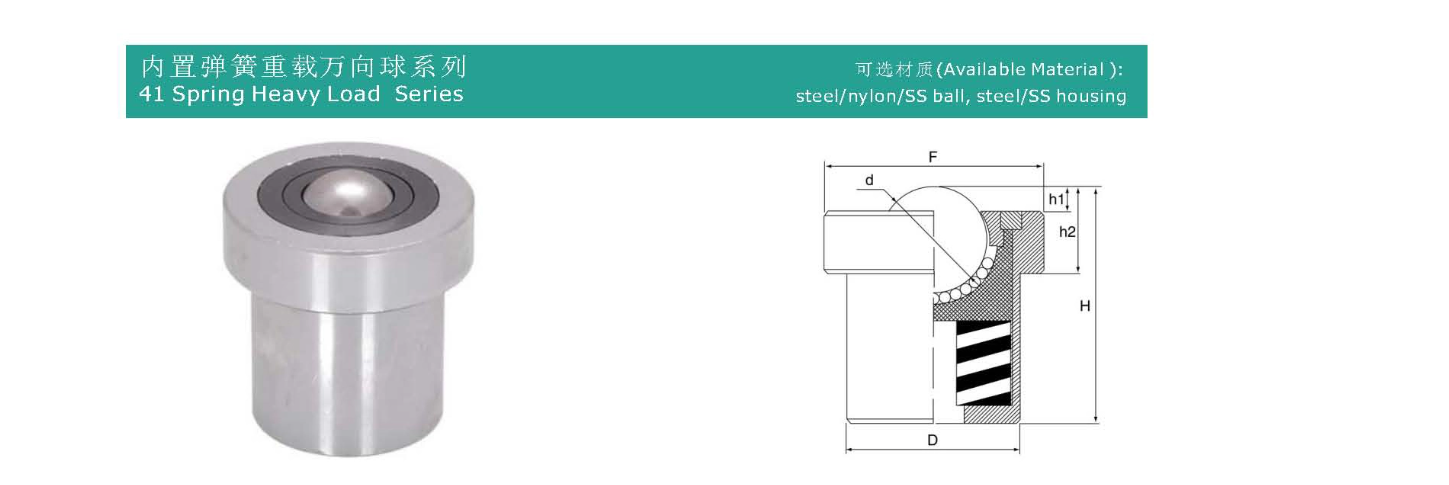

| 모델 번호 | 적재능력(kg) | 치수(mm) | 무게(g) | |||||||
| 소재 | 압축 | 제안/최대. | d | D | F | h1 | h2 | H | ||
| 4115 | 학사/CS | 40kgf | 50/60 | 15.875 | 28 | 35 | 2 | 6 | 36 | 130 |
| 4122 | 학사/CS | 60kgf | 70/80 | 22.225 | 39 | 50 | 4.5 | 18.5 | 54 | 350 |
| 4130 | 학사/CS | 100kgf | 120/150 | 30.163 | 49 | 62 | 7.1 | 24.6 | 67 | 770 |
| 4145 | 학사/CS | 200kgf | 250/280 | 45 | 66.5 | 86 | 10 | 36 | 101.5 | 2120 |
스프링 장착형 플랜지 장착형 볼 트랜스퍼 유닛은 롤링, 쿠셔닝 및 편리한 설치 기능을 통합한 고성능 산업용 구성품입니다. 간단한 기계적 원리를 통해 고하중 핸들링 시 마찰, 충격 보상 및 정확한 위치 결정과 관련된 문제를 해결합니다. 자동화 장비 및 자재 취급 시스템에 없어서는 안 될 "스마트" 소형 구성 요소입니다.
