dgbl50a
RONWIN
HS Code: 8431390000

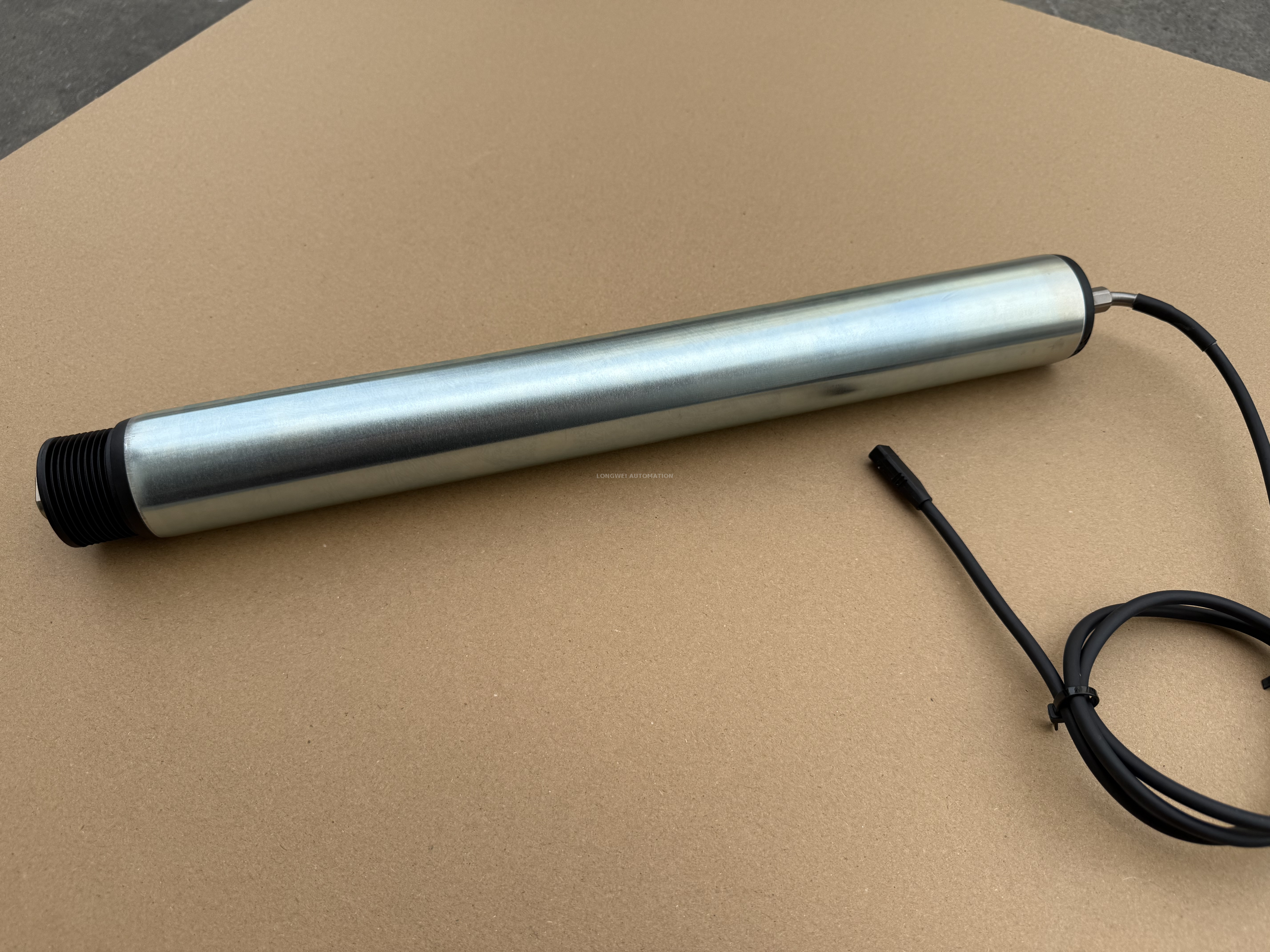

모터 구동 롤러 (MDR)는 강력한 강철 튜브 내의 모터, 기어 감소 메커니즘 및 센서를 통합하는 자체 전원 컨베이어 롤러입니다. 이 통합 설계는 외부 모터, 체인, 중간 샤프트 또는 기타 보조 드라이브 구성 요소의 필요성을 제거하여 시스템 아키텍처를 단순화하고 설치 복잡성을 줄입니다. 소형 형태 계수는 부피가 큰 외부 기어 감속기의 요구 사항을 제거합니다.
배포하려면 MDR을 컨베이어 프레임에 장착하고 케이블을 통해 전원 공급 장치에 연결하십시오. 그 결과, 청결도 향상, 포장 밀도가 높고 향상된 미학 및 안전성과 신뢰성을 제공하는 간소화 된 운송 시스템이 제공됩니다.
MDR은 식품 가공, 제약 제조, 전자 조립, 공항 물류, 우편 서비스 및 유통 센터와 같은 다양한 산업에서 널리 사용됩니다. 그들은 자동화에 대한 증가하는 수요를 효과적으로 지원합니다 다양한 산업 응용 분야에서 맞춤형 운송 솔루션.
DGBL50A 시리즈 모터 드라이브 롤러는 속도와 고성능을 쉽게 조정하기 쉽고 중간 및 광 하중에 적합합니다.
내장 고효율 직접 브러시리스 기어 감소 모터, 강력한 힘과 부드럽게 달린다. 수반되는 컨트롤러는 정확한 제어를 달성하는 데 사용되어 작업을보다 편리하게 만듭니다.
출력 토크는 다양한 로딩 요구 사항을위한 선택적, 표준 전력 유형, 고전력 유형 및 높은 토크 유형입니다.
DC24V 또는 DC48V 안전 전압을 채택합니다.
속도 0.87m/min-120m/min, 속도 조절 가능한 범위 8.7%-100%.
다중 지능형 컨트롤러는 통신 인터페이스 RS485, Profinet, Ethernet, CC-Link 및 Modbus TCP 등의 IO 제어, ZPA 기능을 실현하도록 조정됩니다.
지능형 제어에 도달하기위한 간단한 설치.
| 1. 케이블 | 3. 프론트 베어링 하우징 | 5. 기어 박스 | 7. 튜브 벽 | 9. 끝 샤프트 |
| 2. 아울렛 엔드 샤프트 | 4. 모터 | 6. 고정물 | 8. 후면 베어링 하우징 | 10. 홀 칩 |
선형 속도 | 속도 조정 가능한 범위 8.7% -100% m/분 | S1 작업 모드 (40W) | S2 작업 모드 (50W) | 맥스. 짐 (하나의 부분) | 맥스. 운전 롤러 (PCS) | ||||||
| 토크 (N.M) | 트랙션 (N) | 토크 (N.M) | 트랙션 (N) | ||||||||
| 평가 | 시작 | 평가 | 시작 | 평가 | 시작 | 평가 | 시작 | ||||
| 10 | 0.87-10 | 5.5 | 30.3 | 220 | 1210 | 7.11 | 39 | 284 | 1420 | 400 | 20 |
| 14 | 1.22-14 | 3.98 | 21.9 | 159.2 | 875.6 | 5.12 | 28.2 | 205 | 1025 | 370 | 20 |
| 22 | 1.91-22 | 2.8 | 15.4 | 112 | 616 | 3.48 | 19.1 | 139 | 695 | 300 | 18 |
| 26 | 2.26-26 | 2.4 | 13.2 | 96 | 528 | 2.98 | 16.4 | 119 | 595 | 250 | 16 |
| 36 | 3.13-36 | 1.7 | 9.4 | 68 | 374 | 2.15 | 11.8 | 86 | 430 | 160 | 16 |
| 51 | 4.43-51 | 1.20 | 6.6 | 48 | 264 | 1.5 | 8.3 | 60 | 300 | 120 | 14 |
| 60 | 5.22-60 | 1.02 | 5.6 | 40.8 | 224.4 | 1.29 | 7.1 | 52 | 260 | 120 | 12 |
| 83 | 7.22-83 | 0.74 | 4.1 | 29.6 | 162.8 | 0.92 | 5.1 | 37 | 185 | 60 | 12 |
| 120 | 10.44-120 | 0.51 | 2.8 | 20.4 | 112.2 | 0.64 | 3.5 | 26 | 130 | 40 | 12 |
선형 속도 | 속도 조정 가능한 범위 8.7% -100% m/분 | S1 작업 모드 (40W) | S2 작업 모드 (50W) | 맥스. 짐 (하나의 부분) | 맥스. 운전 롤러 (PCS) | ||||||
| 토크 (N.M) | 트랙션 (N) | 토크 (N.M) | 트랙션 (N) | ||||||||
| 평가 | 시작 | 평가 | 시작 | 평가 | 시작 | 평가 | 시작 | ||||
| 10 | 0.87-10 | 9.5 | 52.5 | 380 | 2090 | 10.6 | 53 | 424 | 2120 | 550 | 24 |
| 14 | 1.22-14 | 6.8 | 37.4 | 272 | 1496 | 7.68 | 38.4 | 307.2 | 1536 | 500 | 24 |
| 22 | 1.91-22 | 4.7 | 25.8 | 188 | 1034 | 5.36 | 26.8 | 214.4 | 1072 | 440 | 22 |
| 26 | 2.26-26 | 4.1 | 22.6 | 164 | 902 | 4.6 | 23 | 184 | 920 | 350 | 20 |
| 36 | 3.13-36 | 2.9 | 16 | 116 | 638 | 3.3 | 16.5 | 132 | 660 | 200 | 18 |
| 51 | 4.43-51 | 2.0 | 11 | 80 | 440 | 2.3 | 11.5 | 92 | 460 | 180 | 18 |
| 60 | 5.22-60 | 1.75 | 9.6 | 70 | 385 | 1.97 | 9.85 | 78.8 | 394 | 150 | 16 |
| 83 | 7.22-83 | 1.3 | 7.2 | 52 | 286 | 1.42 | 7.1 | 56.8 | 284 | 70 | 15 |
| 120 | 10.44-120 | 0.88 | 4.8 | 35.2 | 193.6 | 0.98 | 4.9 | 39.2 | 196 | 50 | 15 |
메모: █3 단계 기어 감소 █ 2 단계 기어 감소
S1 작업 모드 - 벨트 컨베이어와 같은 연속 재료 운송에 적합합니다.
S2 작업 모드-상자 유형 전송과 같은 간헐적 재료 운송에 적합합니다.
컨트롤러 DIP 스위치 기능을 통해 S1/S2 작업 모드를 전환하십시오.
※ 1. 1n = 0.1 kgf, 1n · m = 0.1 kgf · m.
※ 2. 이 테이블의 값은 참조 용입니다. 단일 드라이브 세그먼트로드는 폴리 -V 구동 모드에 의해 200kg을 초과하지 않아야합니다.
※ 3. 일정한 속도 폐쇄 루프 제어, 부하 또는 정격 하중, 동일한 속도.
※ 4. 조정 가능한 속도 범위는 정격 속도의 8.7% -100%입니다.
※ 5. 다른 속도는 사용자 정의 될 수 있습니다. 더 빠른 속도는 DGDD Direct Drive Roller를 참조하십시오.
※ 6. 이 테이블은 스프로킷 구동 모드에 적용됩니다.
단일 드라이브 세그먼트로드는 폴리 -V 구동 모드에 의해 200kg을 초과하지 않아야합니다.
단일 드라이브 세그먼트로드는 O- 벨트 구동 모드로 35kg을 초과하지 않아야합니다.
※ 7. 최대 부하 및 허용 가능한 최대 구동 구동 롤러 : 롤러 설치 레벨, 롤러 중앙 피치, 상품 간의 접촉 영역과 같은 각 고객의 사이트 사용의 차이로 인해 바닥과 롤러 등, 여기에 제공된 데이터는 참조 및 제안만을위한 것입니다. 보다 정확한 측정이 필요합니다. 실제 근무 조건과 관련하여 판매와 통신하십시오.
팁 : 단일 모터 드라이브 롤러의 스위치 전원 공급 장치는 모터 드라이브 롤러의 2 배에 따라 선택해야합니다.

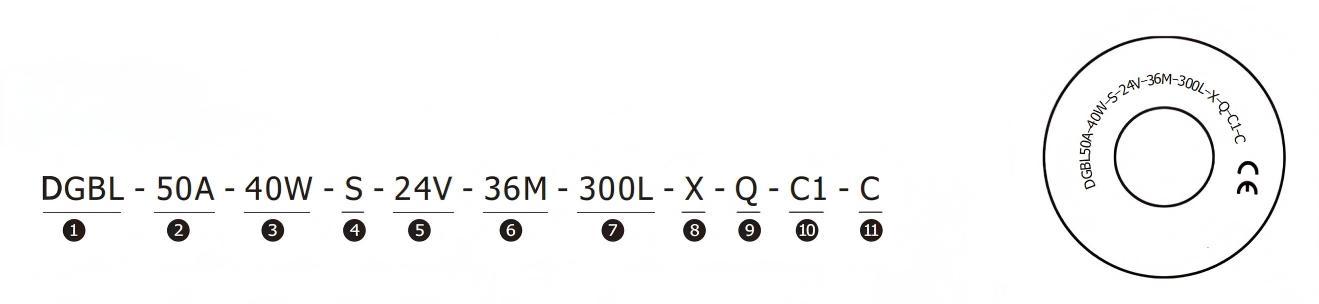

| roller 유형 : 직류 모터 드라이브 롤러 | holler 롤러 바디 길이 : 300mm (맞춤형) |
| roller 직경 : 직경 50mm | roller 롤러 바디 재료 : X : 탄소강, 아연 도금 P : PU 코팅 JT : 고무 슬리브 JZ : 고무 지연 S3 : SUS304 JP : PVC 슬리브 JG : 실리콘 슬리브 |
③ 모터 파워 : 40W, 50W (표준 모터) 80W, 100W (강화 모터) | ⑨ 드라이브 모드 : Q : 폴리 -V V : V 자형 T : 타이밍 벨트 E : O- 링 벨트 O : 그루브 L : 스프로킷 #: Knurling I : 일반 U : 드럼 모양 ZT : 테이퍼 슬리브 |
④ 컨트롤러 유형 : S100, P100, K100, H100 | ⑩ outlet 끝 : C1 : φ12 헥스 11 C2 : M12 16 진 11 |
| ⑤ 전력 전압 : DC24V, DC48V | ⑪ 샤프트 엔드 : C1 : φ12 16 진 11 N : M8 암 스레드 |
| ⑥ 선형 속도 : 10, 14, 22, 26, 36, 51, 60, 83, 120 |
메모:
∎ 다른 전압 또는 롤러 모양이 사용자 정의됩니다.
※ 특별 요구 사항 : 방진 및 방수 (IP65) - HS, 전자 브레이크 또는 기계식 브레이크 —Z,
스프링로드 샤프트 —TX.
테이퍼 롤러의 롤러 본체는 탄소강 또는 스테인레스 스틸입니다.
rl = 롤러 길이 el = 장착 길이 agl = 샤프트 길이
★ 일반 롤러 : 50*1.5mm 강철 튜브, 탄소강, 크롬 도금 및 스테인리스 스틸 304는 선택 사항입니다.
엔드 샤프트 : C 유형 방수 기능이없는 기본 스프링로드 샤프트.

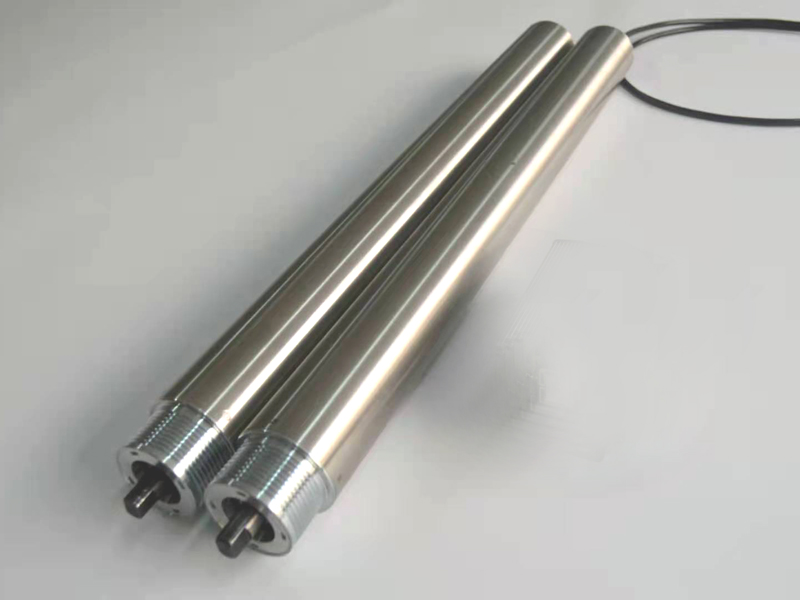

★ 폴리 -V :
SUS3304 풀리, 합금 강철 풀리 및 폴리머 풀리는 PJ 벨트 용 9 그루브 선택 사항입니다.
roller 롤러의 하중 용량은 변속기 배열 및 폴리 -V 벨트의 유형에 따라 다릅니다. 구동 롤러가 적거나 3PJ 또는 4PJ 폴리 -V 벨트를 사용하는 경우 하중 용량이 높습니다. 반대로, 그것은 낮습니다.
③ 최대. 로드 용량은 200kg에 도달 할 수 있습니다. 하중이 100kg을 초과하면 합금 풀리를 선택해야합니다. 참고 : 방수 기능이없는 OD50 기본 스프링로드 샤프트.
★ 이빨 벨트 :
hoothed 이빨 벨트는 미끄러짐을 효과적으로 방지 할 수 있습니다. 위의 그림은 성형 나일론 이빨 벨트 풀리를 보여줍니다. 사양에 대해 특별 요구 사항을 사용자 정의 할 수 있습니다. 사용 가능한 재료에는 알루미늄 합금, 스테인리스 스틸 및 엔지니어 플라스틱 풀리가 포함됩니다.
roller 롤러의 하중 용량은 변속기 배열 및 치아 벨트의 유형에 의해 결정됩니다. 일반적으로, 운송 구역의 하중 용량은 최대 100kg에 도달 할 수 있습니다.
★ 그루브 :
grooed 그루브 롤러는 PU O- 링 벨트로 연결되어 있으므로 가벼운 전달 애플리케이션에 매우 적합합니다.
torque 토크가 빠르게 붕괴됩니다. 단일 모터 디브 롤러는 7-8 패시브 롤러를 구동 할 수 있습니다. 단일 운송 단위, 단일 상품의 무게는 35kg을 초과해서는 안됩니다.
참고 : 그루브 롤러의 끝 샤프트가 스프링로드 유형 인 경우 회사에 문의하십시오. 그루브 크기.
★ O- 링 벨트 풀리 :
① 금형에 의해 생성 된 O- 링 벨트 풀리는 PU O- 링 벨트로 연결되어 있으므로 매우 꽤 꽤 가벼운 운송 적용에 적합합니다.
torque 토크가 빠르게 붕괴됩니다. 단일 모터 디브 롤러는 7-8 패시브 롤러를 구동 할 수 있습니다. a 단일 운송 장치, 단일 상품의 무게는 35kg을 초과해서는 안됩니다.
★ 스프로킷 :
① 무거운 운송에 적합하며, 일반 스프로킷 모델 번호는 08B14T, 단일 줄 또는 이중 줄입니다. 탄소강 또는 스테인레스 스틸 304는 선택 사항입니다.
torque 토크 감쇠는 중요합니다. 최상의 변속기 성능을 달성하려면 컨베이어의 중간 부분에 이중 행 드라이브를 배열해야합니다.

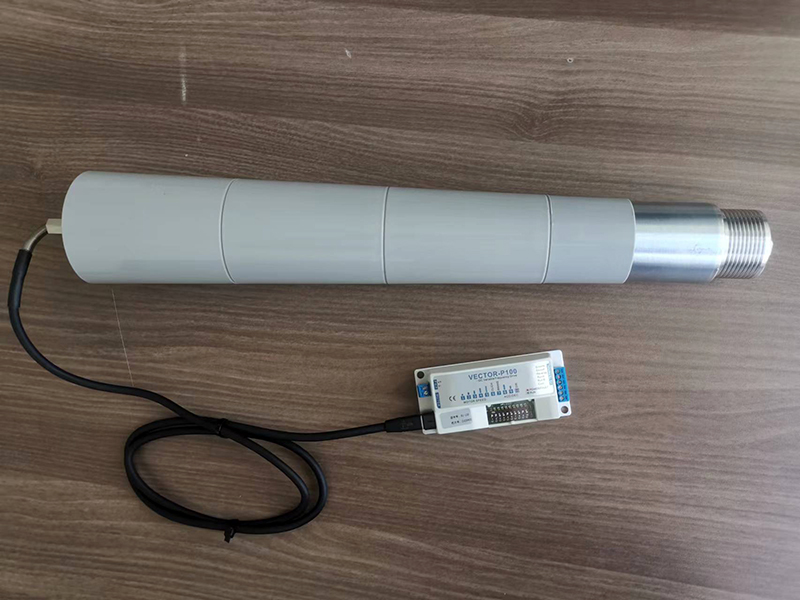

★ 테이퍼 슬리브 :
① 플라스틱 테이퍼 슬리브의 원뿔 각도는 3.6도이며 곡선 운송에 적합합니다. 원뿔 모양을 형성하기 위해 여러 섹션의 원추형 플라스틱 슬리브로 구성 될 수 있습니다.
전용 테이퍼 모터 드라이브 롤러 장착 브래킷을 사용하십시오. 설치에 외부 스레드를 사용하는 것이 좋습니다.
| ZT | 250 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
| 작은 끝 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 | φ53.1 |
| 큰 끝 | φ69.1 | φ74.4 | φ80.8 | φ87.1 | φ93.7 | φ100.0 | φ106.3 | φ112.6 | φ118.3 | φ124.7 |
| ZT | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | |
| 작은 끝 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | φ56.0 | |
| 큰 끝 | φ74.4 | φ80.8 | φ87.1 | φ93.7 | φ100.0 | φ106.3 | φ112.6 | φ118.3 | φ124.7 |
표준 터미널 박스베이스 플레이트 및 고정판에 의해 샤프트 고정
축 고정 브래킷 -컴팩트 유형
◇ 재료 : 3.2mm 두께의 아연 도금 강판
cable 케이블 아울렛 끝 축은 단단히 고정되어야합니다
축 고정 브래킷 - 표준 유형
◇ 재료 : 3.2mm 두께의 아연 도금 강판
cable 케이블 아울렛 끝 축은 단단히 고정되어야합니다
다중 지능형 컨트롤러는 IO Control 및 RS485와 같은 인터페이스를 지원하여 정확하고 효율적인 원격 제어를 가능하게합니다. 이로 인해 작업이보다 지능적이고 편리합니다.
