DGBL76
RONWIN
HS Code: 8431390000

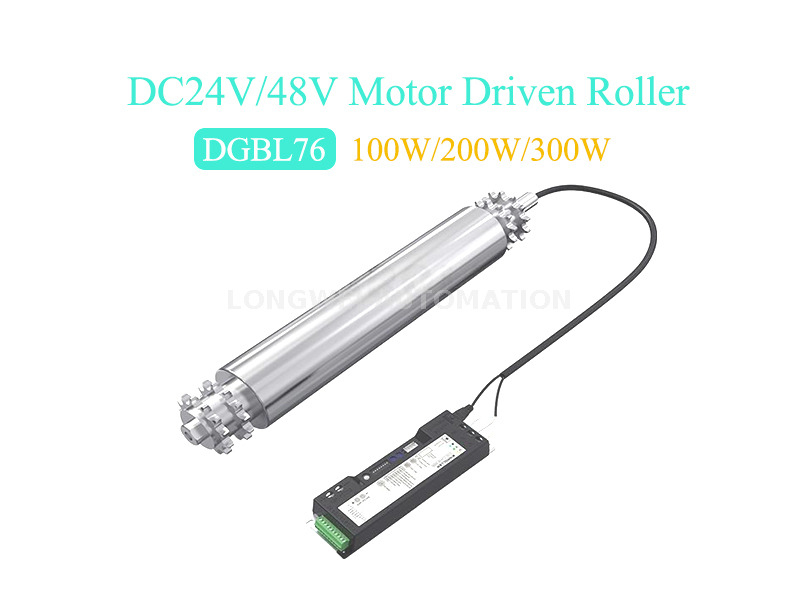

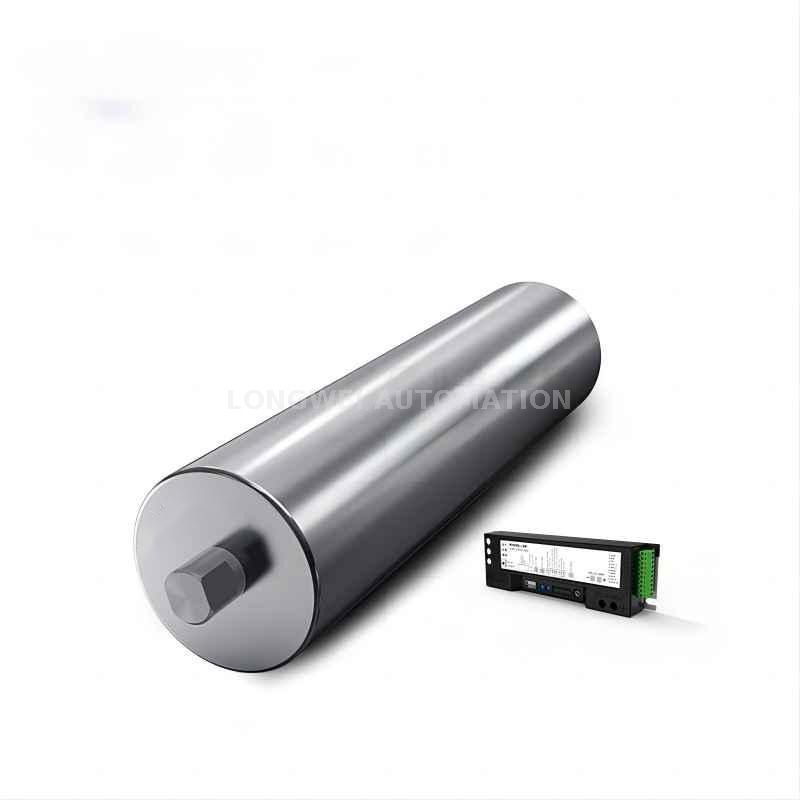

모터 드라이브 롤러 (전동 롤러 또는 모터 구동 롤러라고도 함)는 롤러 내부의 전기 모터를 통합하는 컨베이어 시스템에 사용되는 롤러 유형입니다. 외부 모터가 벨트 또는 체인을 통해 롤러를 구동하는 기존 컨베이어 시스템과 달리 모터 드라이브 롤러에는 모터가 내장되어있어 시스템을보다 작고 효율적이며 유지 관리하기 쉽습니다.
내장 모터-모터는 롤러 내부에 보관되어있어 외부 드라이브 구성 요소가 필요하지 않습니다.
직접 드라이브 메커니즘 - 전력은 롤러로 직접 전송되어 에너지 손실을 줄이고 효율성을 향상시킵니다.
모듈 식 디자인 - 설치 및 교체가 용이하여 가동 중지 시간이 줄어 듭니다.
유지 보수가 적습니다 - 움직이는 부품 (벨트, 체인 또는 기어 없음)은 마모가 줄어 듭니다.
조용한 작동 - 전통적인 컨베이어 드라이브에 비해 소음 감소.
사용자 정의 가능한 속도 - 일부 모델은 가변 주파수 드라이브 (VFD) 또는 컨트롤러를 통해 속도 제어를 허용합니다.
물류, 창고 및 제조 분야의 컨베이어 시스템.
패키징 및 분류 라인 (예 : 전자 상거래 이행 센터).
식품 가공 및 제약 산업 (위생 및 청결이 중요합니다).
자동차 및 전자 산업의 조립 라인.

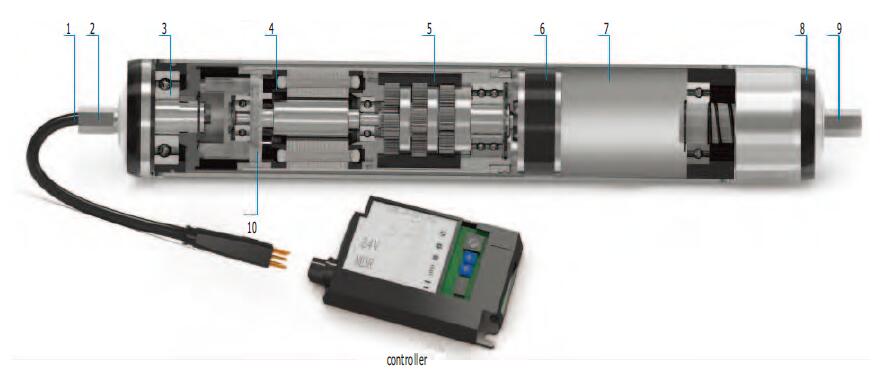

| 1. 케이블 | 3. 프론트 베어링 하우징 | 5. 기어 박스 | 7. 튜브 벽 | 9. 끝 샤프트 |
| 2. 아울렛 엔드 샤프트 | 4. 모터 | 6. 고정물 | 8. 후면 베어링 하우징 | 10. 홀 칩 |
| 정격 전력 : 100W, 전압 : DC24V/48V | |||||
|---|---|---|---|---|---|
| 선형 속도 | 속도 범위 (m/min) | 정격 토크 (N.M) | 토크를 시작하십시오 (N.M) | 평가 된 트랙션 (N) | 스타 트랙션 (N) |
| 12 | 1.5-18 | 15.6 | 39 | 410.62 | 1026.55 |
| 18 | 2.25-27 | 9.98 | 24.95 | 262.59 | 656.48 |
| 23 | 2.88-34.5 | 7.96 | 19.9 | 209.46 | 523.65 |
| 28 | 3.5-42 | 6.35 | 15.88 | 167.08 | 417.7 |
| 45 | 5.63-67.5 | 4.03 | 10.08 | 105.97 | 264.93 |
| 56 | 7-84 | 3.23 | 8.08 | 84.96 | 212.4 |
| 70 | 8.75-105 | 2.58 | 6.45 | 67.77 | 169.43 |
| 88 | 11-132 | 2.05 | 5.13 | 54.05 | 135.13 |
| 정격 전력 : 200W, 전압 : DC24V/48V | |||||
|---|---|---|---|---|---|
| 선형 속도 | 속도 범위 (m/min) | 정격 토크 (N.M) | 토크를 시작하십시오 (N.M) | 평가 된 트랙션 (N) | 스타 트랙션 (N) |
| 13 | 1.56-13 | 25.6 | 64 | 674 | 1685 |
| 17 | 2.04-17 | 19.5 | 48.7 | 513 | 1283 |
| 23 | 2.76-23 | 14.8 | 37 | 389 | 972 |
| 30 | 3.6-30 | 11.2 | 28 | 295 | 738 |
| 35 | 4.2-35 | 10.8 | 27 | 284 | 710 |
| 42 | 5.04-42 | 8.8 | 22 | 232 | 580 |
| 52 | 6.24-52 | 6.4 | 16 | 168 | 420 |
| 69 | 8.28-69 | 5.4 | 13.5 | 142 | 355 |
| 90 | 10.8-90 | 4.1 | 10.2 | 108 | 270 |
| 정격 전력 : 300W, 전압 : DC24V/48V | |||||
|---|---|---|---|---|---|
| 선형 속도 | 속도 범위 (m/min) | 정격 토크 (N.M) | 토크를 시작하십시오 (N.M) | 평가 된 트랙션 (N) | 스타 트랙션 (N) |
| 17 | 2.04-17 | 28.7 | 57.4 | 755 | 1510 |
| 23 | 2.76-23 | 21.9 | 43.7 | 576 | 1152 |
| 30 | 3.6-30 | 16.5 | 33.1 | 434 | 868 |
| 35 | 4.2-35 | 15.9 | 31.8 | 418 | 836 |
| 42 | 5.04-42 | 12.9 | 25.8 | 339 | 678 |
| 52 | 6.24-52 | 10.5 | 21.0 | 276 | 552 |
| 69 | 8.28-69 | 8.0 | 16.0 | 210 | 420 |
| 90 | 10.8-90 | 6.0 | 12.0 | 158 | 316 |
메모: █ 3 단계 기어 감소 █ 2 단계 기어 감소
※ 1. 1n = 0.1 kgf, 1n · m = 0.1 kgf · m.
※ 2. 이 테이블의 값은 참조 용입니다.
※ 3. 정격 속도는 정격 전압 및 정격 하중의 속도, 전압 또는 전압, 부하 또는 부하, 속도 변화를 나타냅니다.
※ 4. 이 테이블은 스프로킷 구동 모드에 적용됩니다.
※ 5. 벨트 컨베이어 및 중장 부하 팔레트 컨베이어에 특별히 있습니다.

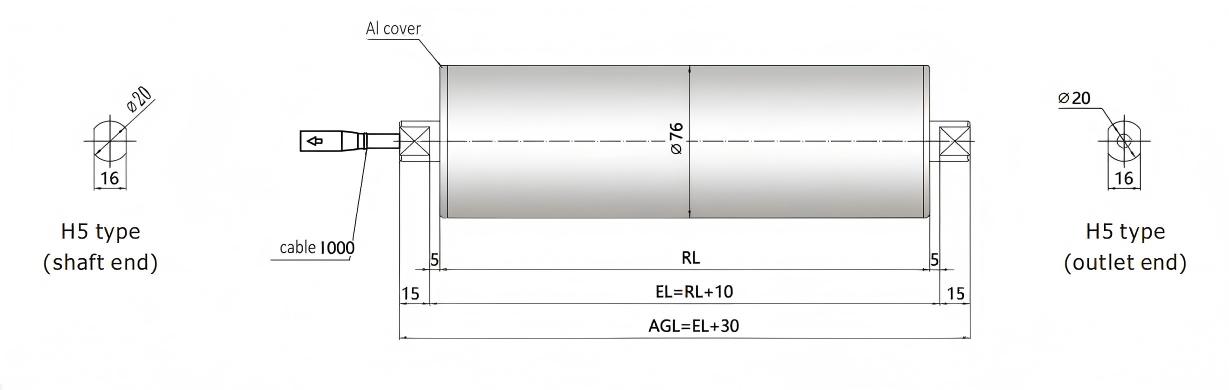

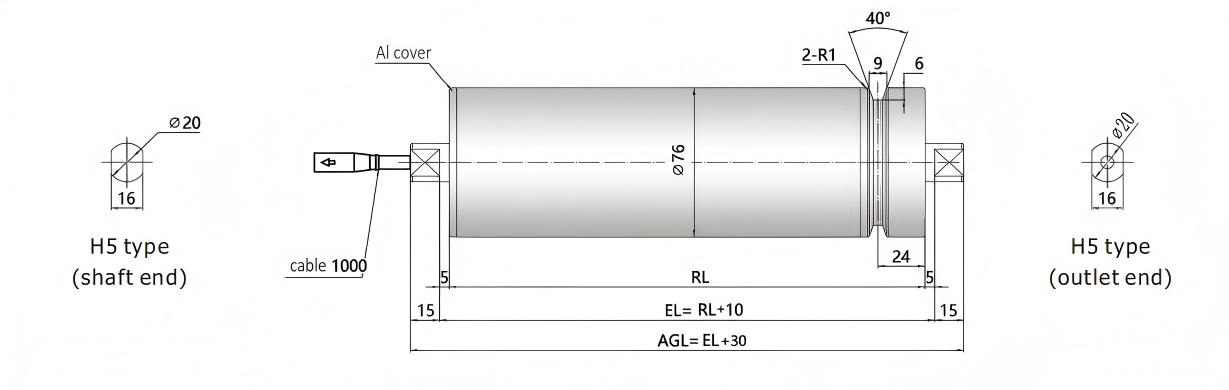

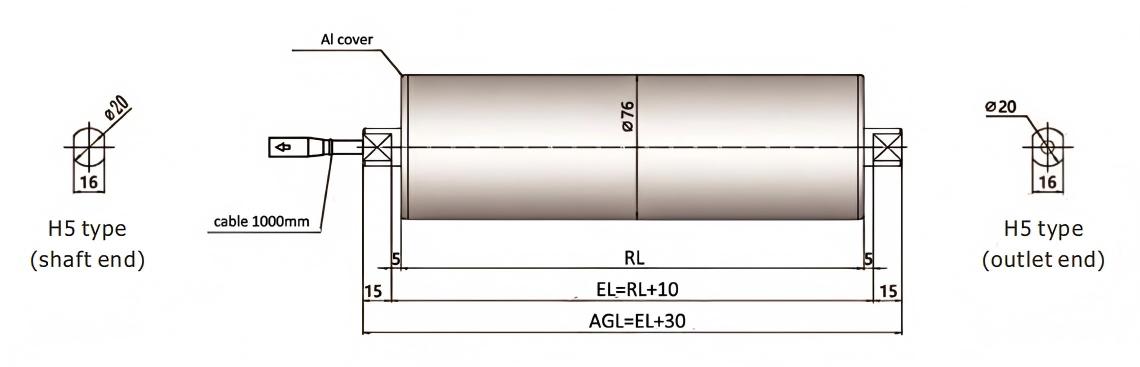

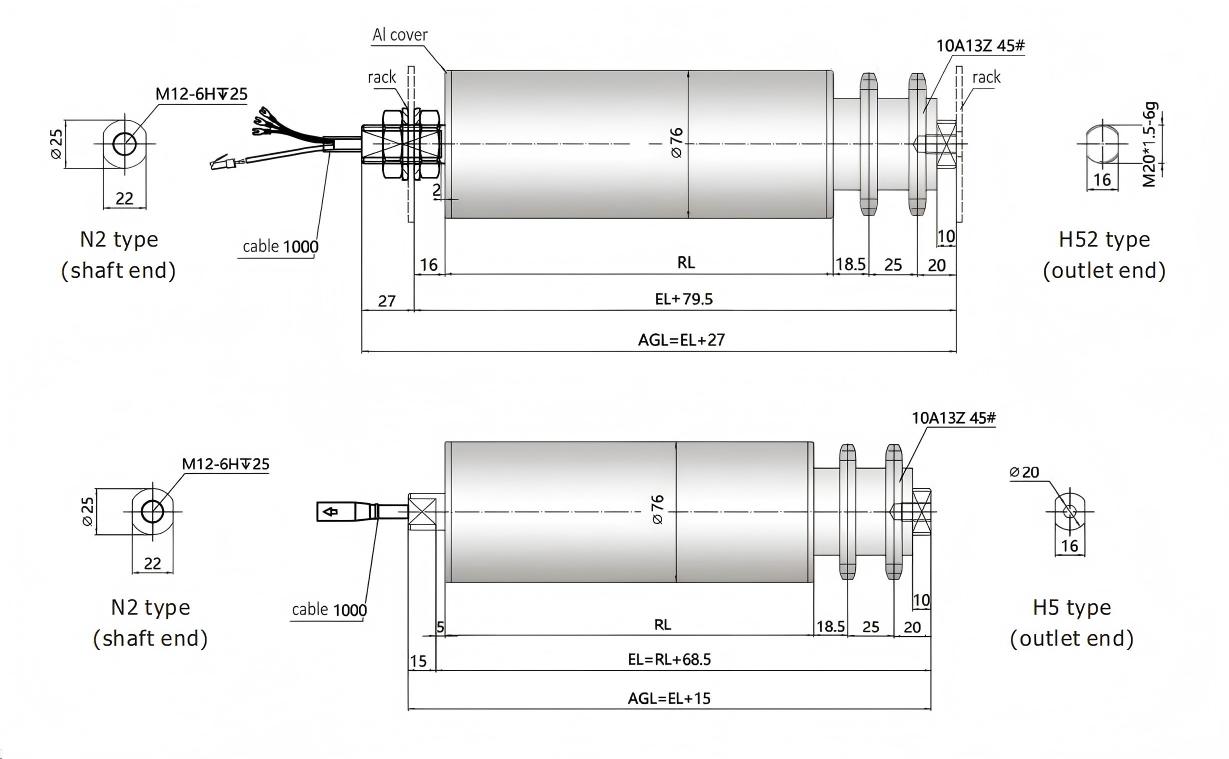

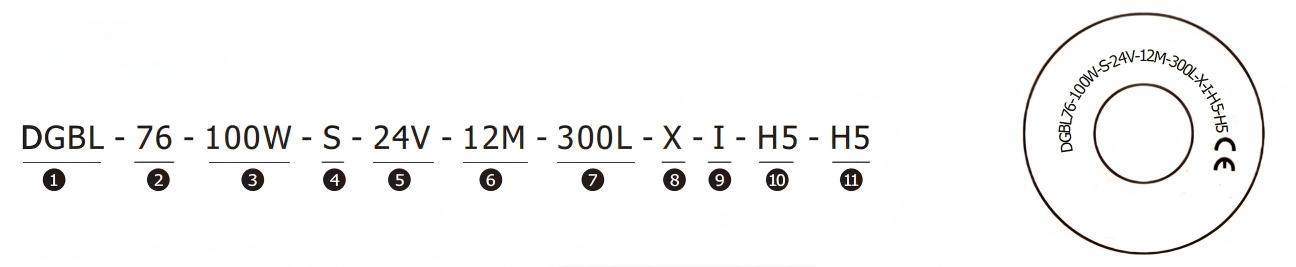

| roller 유형 : 직류 모터 드라이브 롤러 | ⑦ 롤러 바디 길이 : 300mm (맞춤형) |
| roller 직경 : 직경 76mm | ⑧ 롤러 바디 재료 : X : 탄소강, 아연 도금 P : PU 코팅 JT : 고무 슬리브 JZ : 고무 지연 S3 : SUS304 JP : PVC 슬리브 JG : 실리콘 레브 |
| ③ 모터 파워 : 100W, 200W, 300W | ⑨ 드라이브 모드 : L : 스프로킷 I : 평범한 #: Knurling U : 드럼 모양 |
④ 컨트롤러 유형 : s 유형 (100W), d 유형 (200W/300W) | ⑩ 아울렛 끝 : H3 : 플랫 밀링 11 H5 : 플랫 밀링 16 C3 : 16 진 17.3 H52 : 20 : 플랫 밀링 16 M20 |
| ⑤ 전력 전압 : DC24V, DC48V | ⑪ 샤프트 끝 : H3 : 플랫 밀링 11 H5 : 플랫 밀링 16 C3 : 16 진 17.3 N1 : M8 암 스레드 N2 : M12 여성 스레드 |
| ⑥ 선형 속도 : 12m/분 (맞춤형) |
메모:
∎ 다른 전압 또는 롤러 모양이 사용자 정의됩니다.
※ 특별 요구 사항 : 방진 및 방수 (IP65) - HS, 전자 브레이크 또는 기계식 브레이크 —Z

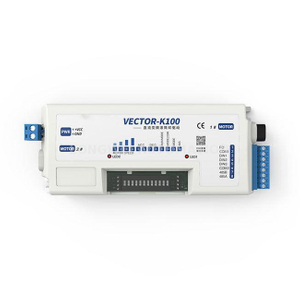

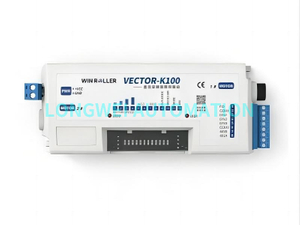

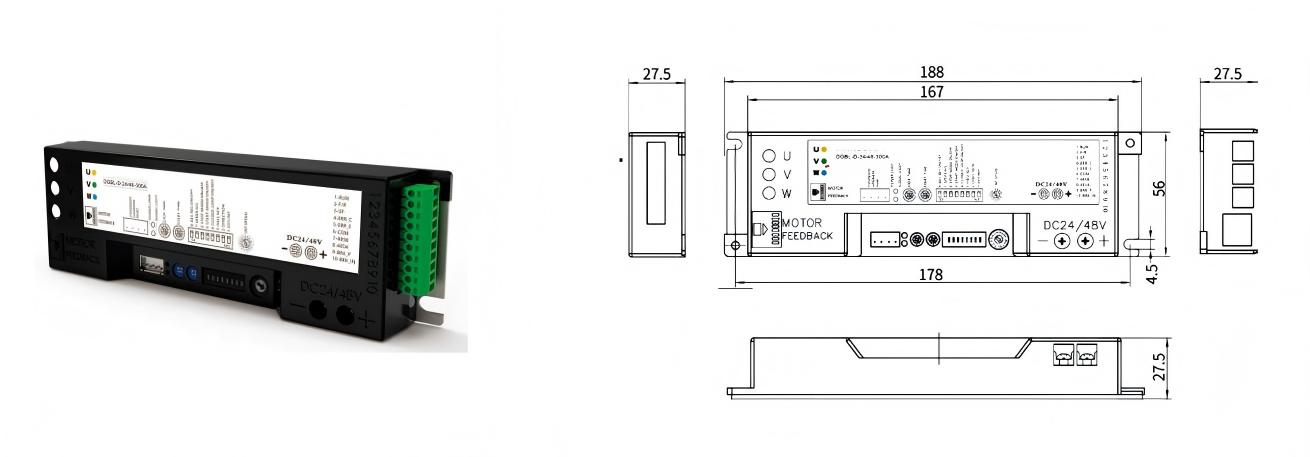

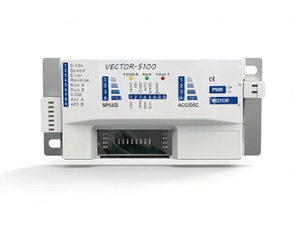

전자 브레이크, 무료 브레이크, 서보 브레이크의 세 가지 제동 모드.
PNP 및 NPN 적응성 : 고객에게 더 많은 제어 옵션을 제공합니다.
가속 및 감속 : 넓은 조정 범위는 0.25에서 2S, 16 정확한 조정 시간을 달성 할 수 있습니다.
3 스피드 기어 : 고객이 가속도와 감속 사이에 빠르게 전환하는 데 편리합니다.
실패 안전 재시작 : 결함이 정리 된 후 시스템은 특정 기간 내에 자동으로 다시 시작됩니다.

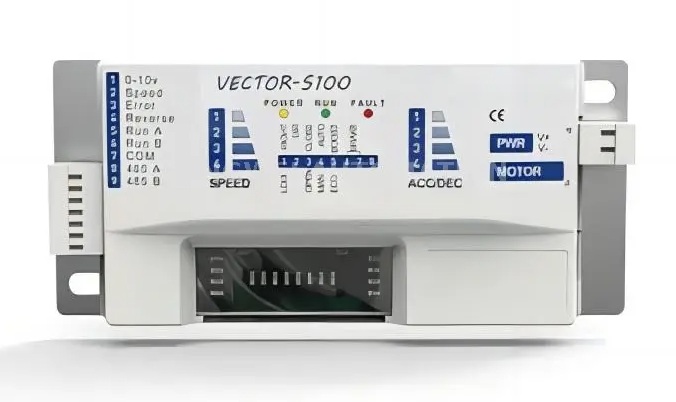

◆ 2 개의 와이어 시스템 양성 및 부정 제어.
16 단 디지털 노브로 속도 조절.
◆ 0-10V 아날로그 전압 스티플 속도 조절.
speed 닫힌 루프 지지대.
◆ 비 유인성 운영 지원.
◇ 빠른 시작 시간이 조정 가능합니다.
◆ 정지 감속 시간이 조정 가능합니다.
EBS 브레이크 지원.
◆ 비정상 경보 출력.
double 이중 LED 상태 표시기.
◆ 2 단계 속도는 사용자 정의 할 수 있습니다 (Stepless 속도 조절과 호환되지 않음).
npn 및 PNP는 선택 사항입니다.
◆ RS485 커뮤니케이션 제어 지원.
◇ 고강도 EBS를 사용자 정의 할 수 있습니다.
