FD
RONWIN

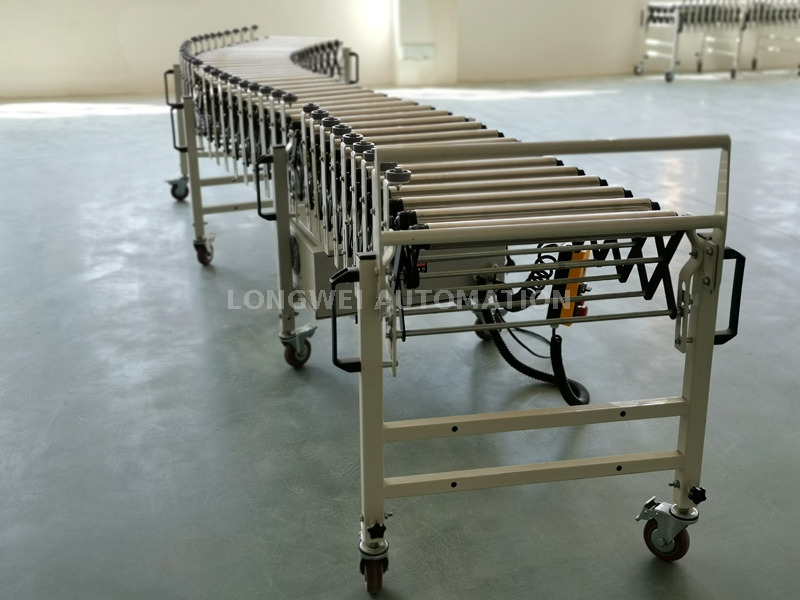

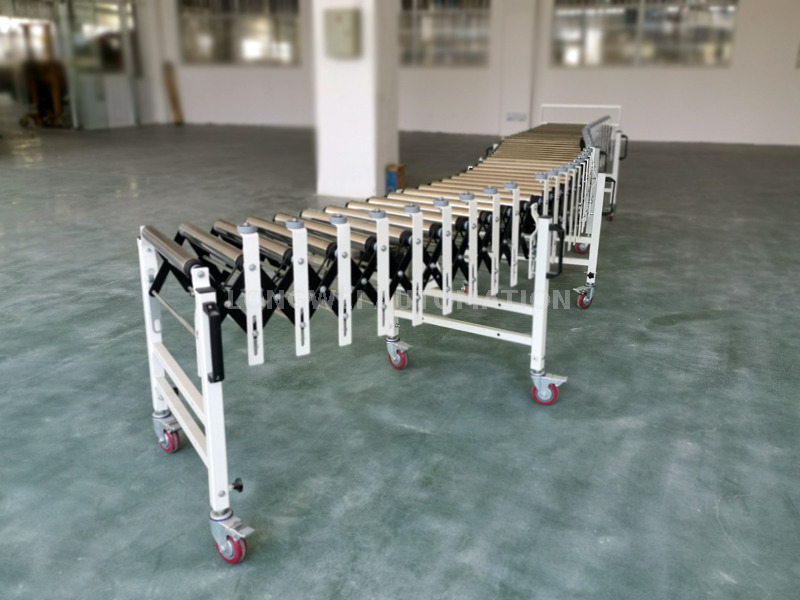

FD 시리즈 전동 유연한 확장 가능한 롤러 컨베이어

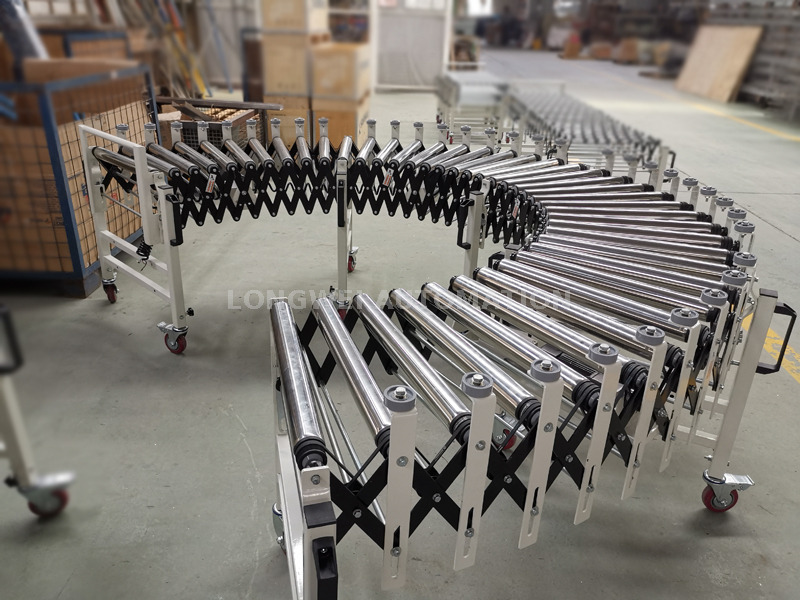

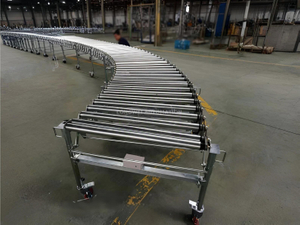

특정 길이의 길이 내에서 자유롭게 확장되고 압축 할 수있는 일종의 전동 롤러 컨베이어입니다. 높이가 조절 가능하는 것 외에도 볼 수있는 표면은 필요할 때 팽창, 각진 또는 구부러 질 수 있습니다. 일반적으로 쇼핑 센터, 창고 및 스톡 야드에서 적재 및 하역에 사용됩니다. 포장 라인, 대중 교통 컨베이어 라인 및 물리적 배포를 수신하고 전달할뿐만 아니라이 장치는 다양한 방식으로 사용할 수 있습니다. 특히, 평평한 바닥 카톤 패키지의 운송에 적합합니다. 결과적으로 두 인터페이스 사이의 처리 요구를 빠르고 안전하게 충족하면서 노동 강도를 줄일 수 있습니다.
일반적으로 고객이 선택하기 위해 3 가지 유형의 표준 롤러를 제공합니다.

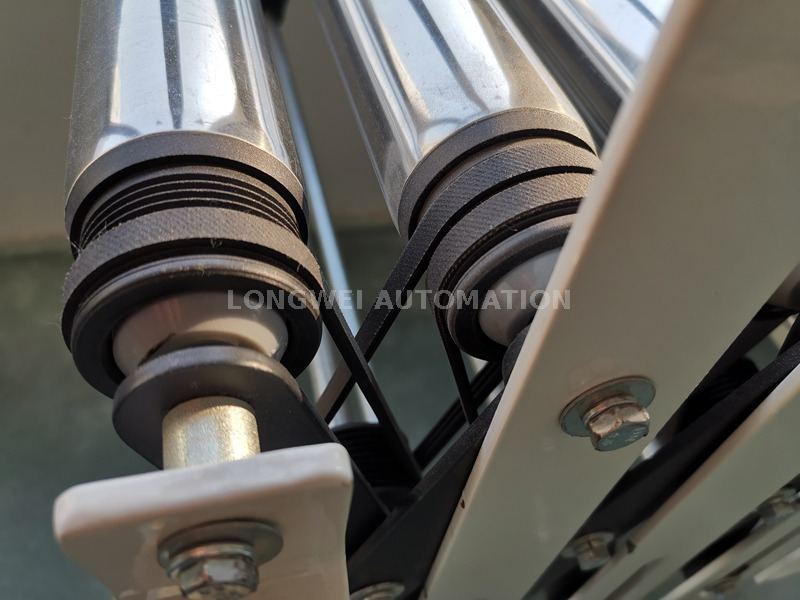

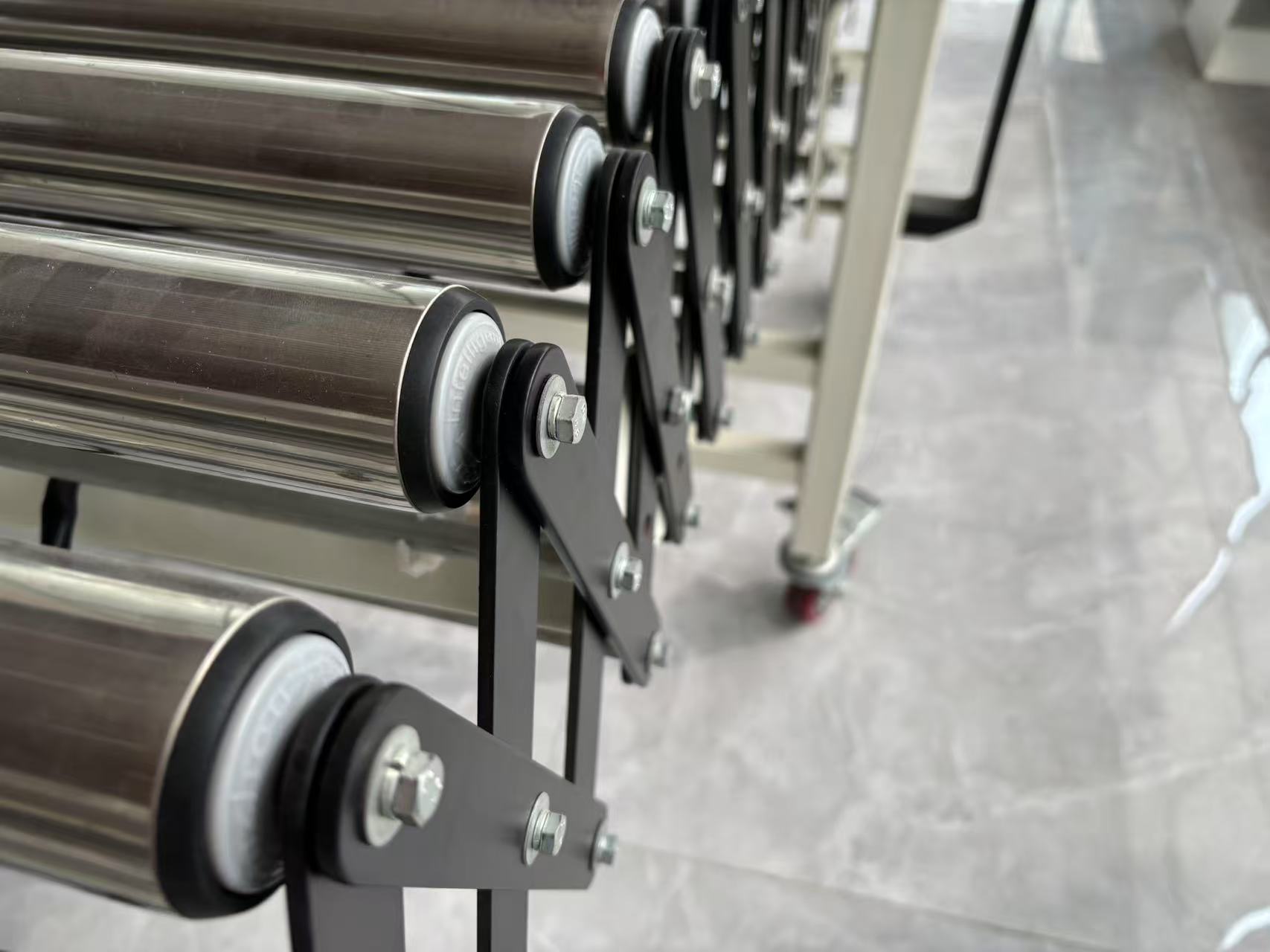

폴리 -V 풀리 구동 롤러
이빨 풀리 구동 롤러
그루브 벨트 구동 롤러
폴리 -V 벨트 구동 롤러는 동기식 (톱니) 벨트 구동 롤러 및 O- 벨트 (둥근 벨트) 구동 롤러와 비교하여 몇 가지 독특한 기능과 장점을 제공합니다. 자세한 비교는 다음과 같습니다.
폴리 -V 벨트 구동 롤러의 특징
다중 갈비 (그루브)-폴리 -V 벨트에는 벨트를 따라 평행하게 작동하는 몇 개의 작은 V 자형 리브가있어 그립과 전력 전송이 개선 될 수 있습니다.
높은 유연성-얇고 멀티 리브 설계를 통해 벨트는 작은 풀리 주위에 쉽게 구부릴 수 있으므로 소형 롤러 디자인이 가능합니다.
높은 마찰 접촉-다중 갈비뼈는 풀리와의 접촉 영역을 증가시켜 O- 벨트에 비해 미끄러짐을 줄입니다.
이빨 참여-동기 벨트와 달리 폴리 -V 벨트는 마찰에 의존하여 정확한 치아 정렬이 필요하지 않습니다.
폴리 -V 벨트 구동 롤러의 장점
치아 점프 없음-동기 벨트는 잘못 정렬되거나 과부하되면 치아를 건너 뛸 수 있으며, 폴리 -V 벨트는 정확한 타이밍없이 그립을 유지합니다.
조용한 작동-폴리 -V 벨트는 이빨 벨트보다 더 매끄럽고 소음이 적습니다.
고속 응용 분야에서 더 나은-치아 부족으로 인해 고속으로 진동이 줄어 듭니다.
더 잘못 정렬 불량 - 동기 벨트에 비해 도르래 정렬 오류에 덜 민감합니다.
더 높은 전력 변속기-다중 리브는 더 많은 표면 접촉을 제공하여 단일 O 벨트보다 더 높은 토크 전달을 허용합니다.
감소 된 미끄러짐 - 여러 갈비뼈의 마찰 증가는 하중에서 벨트 미끄러짐을 최소화합니다.
더 긴 벨트 수명-폴리 -V 벨트는 여러 갈비뼈에 마모를 분배하는 반면, O- 벨트는 집중된 응력으로 인해 더 빨리 마모됩니다.
무거운 하중에 더 좋습니다-O-Belts보다 높은 토크 애플리케이션에 더 적합하며, 이는 광장 시스템에 더 좋습니다.
폴리 -V 벨트 구동 롤러는 O- 벨트의 높은 마찰 드라이브와 동기 벨트의 정밀도 사이의 균형을 제공하므로 정확한 동기화없이 고출력 전송, 낮은 미끄러짐 및 부드러운 작동이 필요한 응용 분야에 이상적입니다. 이들은 특히 고속 컨베이어, 포장 시스템 및 자동 재료 처리에서 유리합니다.
속도

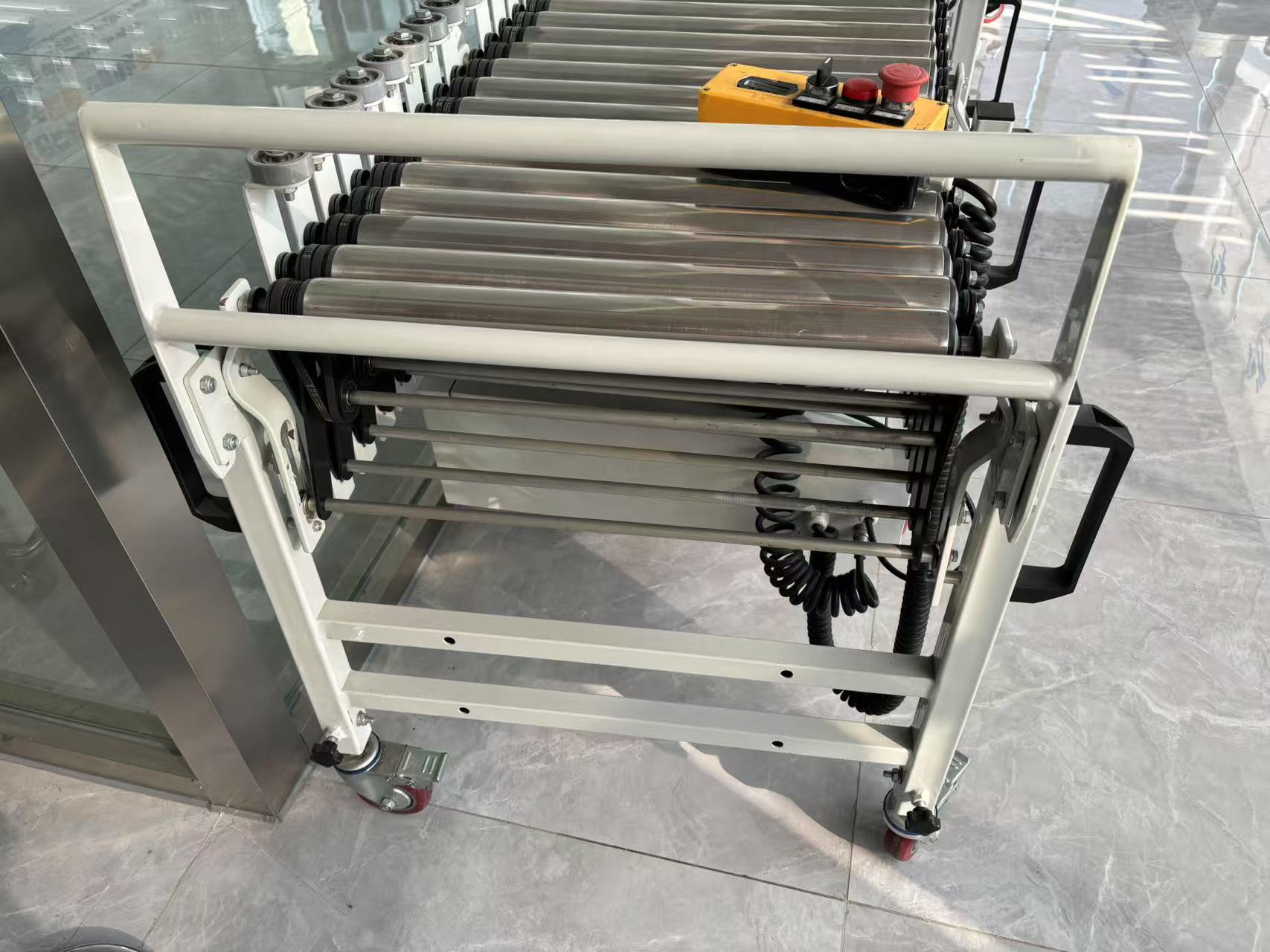

모든 장치는 마이크로 모터에 의해 구동됩니다. 고정 속도 유형과 조정 가능한 속도 유형을 선택적으로 제공합니다. 작동하기 쉽기 위해이 컨베이어의 끝에 시작 스위치 및 전자 스톱 스위치가 장착됩니다.
고정 속도 유형: 롤러 운송 표면의 선형 속도는 25m/분입니다. 전기 제어 캐비닛이 제공되지 않습니다.
조정 가능한 속도 유형: 속도 조절 범위는 전기 제어 캐비닛이있는 10-35m/분입니다.
의 사양 FD Flexible Expandable 전동 롤러 컨베이어 (DIA.50, 속도 조절 가능)
| 모델 번호 | 단위 | 길이 | 너비 | 키 | 부하/단위 | 롤러/장치 | 다리 수량 | 무게 |
|---|---|---|---|---|---|---|---|---|
| FD-50-450 × 1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| FD-50-450 × 2 | 2 | 900-2500 | 3 | 110 | ||||
| FD-50-450 × 3 | 3 | 1350-3750 | 4 | 150 | ||||
| FD-50-450 × 4 | 4 | 1800-5000 | 5 | 190 | ||||
| FD-50-450 × 5 | 5 | 2250-6250 | 6 | 230 | ||||
| FD-50-450 × 6 | 6 | 2700-7500 | 7 | 270 | ||||
| FD-50-500 × 1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| FD-50-500 × 2 | 2 | 900-2500 | 3 | 115 | ||||
| FD-50-500 × 3 | 3 | 1350-3750 | 4 | 157 | ||||
| FD-50-500 × 4 | 4 | 1800-5000 | 5 | 199 | ||||
| FD-50-500 × 5 | 5 | 2250-6250 | 6 | 241 | ||||
| FD-50-500 × 6 | 6 | 2700-7500 | 7 | 283 | ||||
| FD-50-600 × 1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| FD-50-600 × 2 | 2 | 900-2500 | 3 | 122 | ||||
| FD-50-600 × 3 | 3 | 1350-3750 | 4 | 166 | ||||
| FD-50-600 × 4 | 4 | 1800-5000 | 5 | 210 | ||||
| FD-50-600 × 5 | 5 | 2250-6250 | 6 | 255 | ||||
| FD-50-600 × 6 | 6 | 2700-7500 | 7 | 298 | ||||
모델 번호 FD-50-500 × 4 예
FD 시리즈
50- 롤러 직경
500 전송 표면 너비
× 4-4 장치
로드 용량
유연한 확장 가능한 롤러 컨베이어는 대부분의 상자 모양의 상품을 운송하는 데 적합합니다. 완전 확장시 유닛 당 로딩 용량 (지지 레그 간)은 충격 부하가없는 상태에서 100kg 이하입니다.

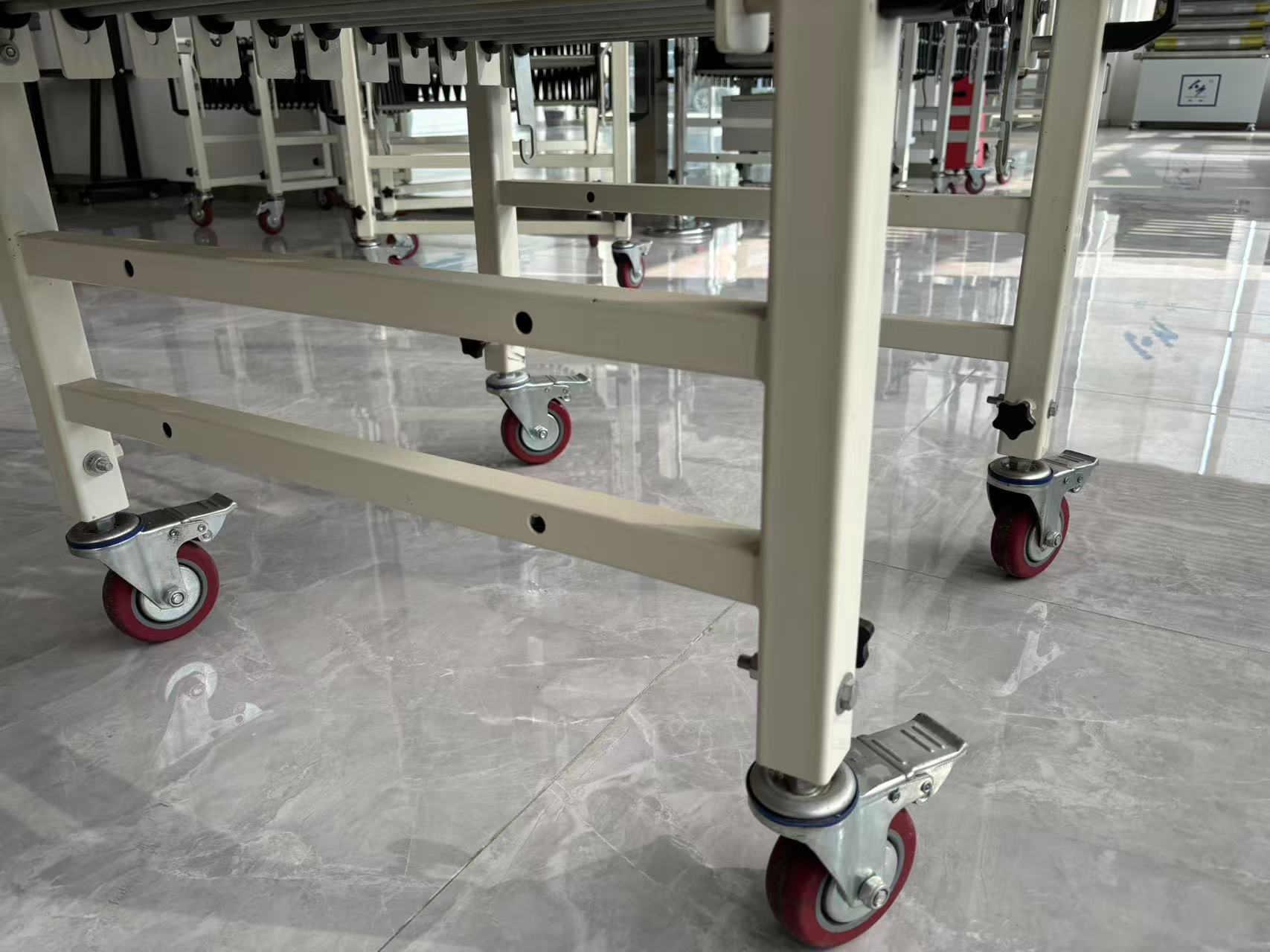

캐스터
브레이크가 장착 된 대형 회전 캐스트는 패키지 처리 중에 안정적인 포지셔닝에 사용됩니다.
조인트 후크
더 긴 운송 거리의 경우, 조인트 후크를 사용하여 여러 유연한 확장 가능한 컨베이어 엔드 투 엔드를 연결할 수 있습니다.

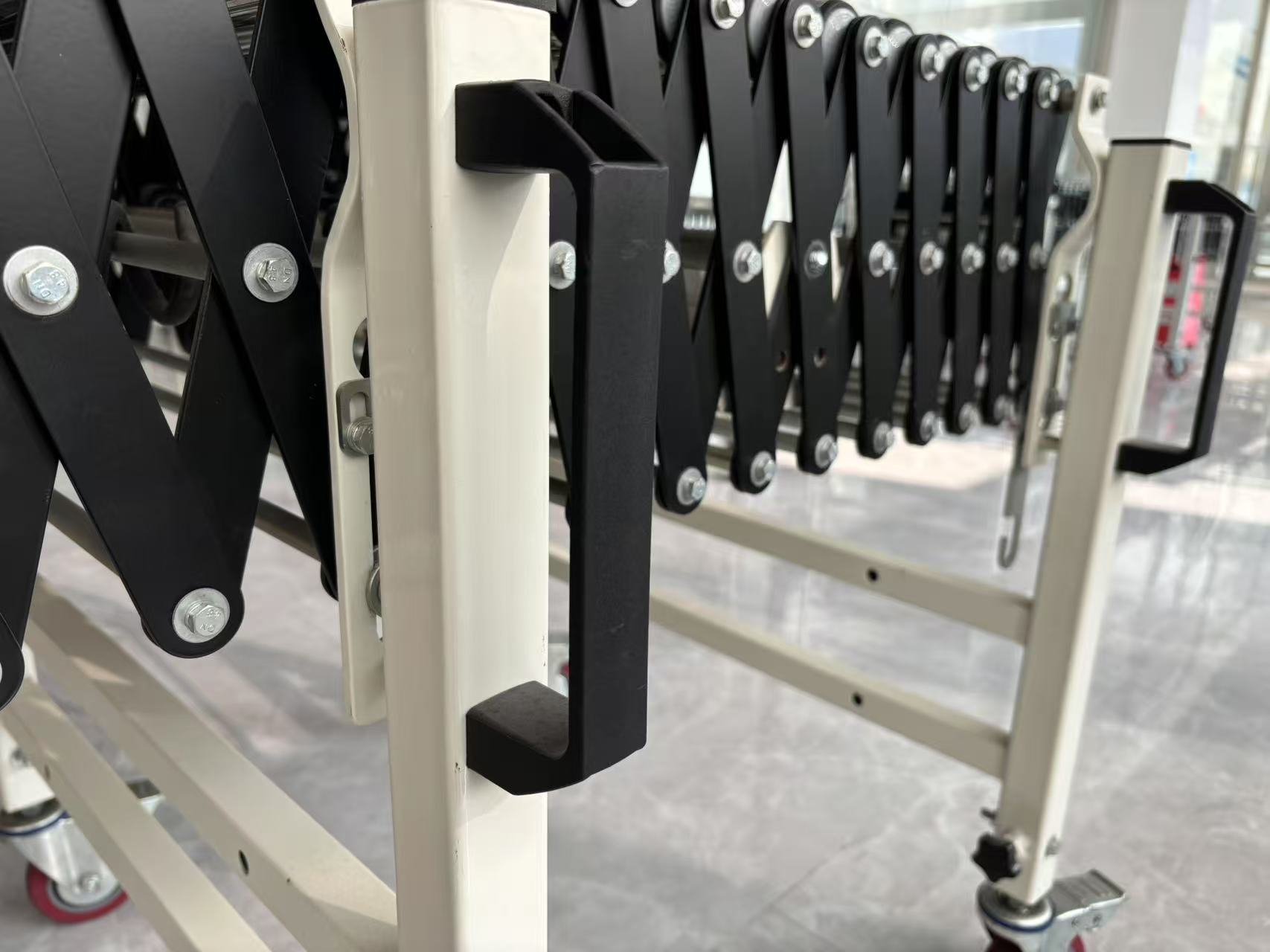

제품 세부 사항 사진
