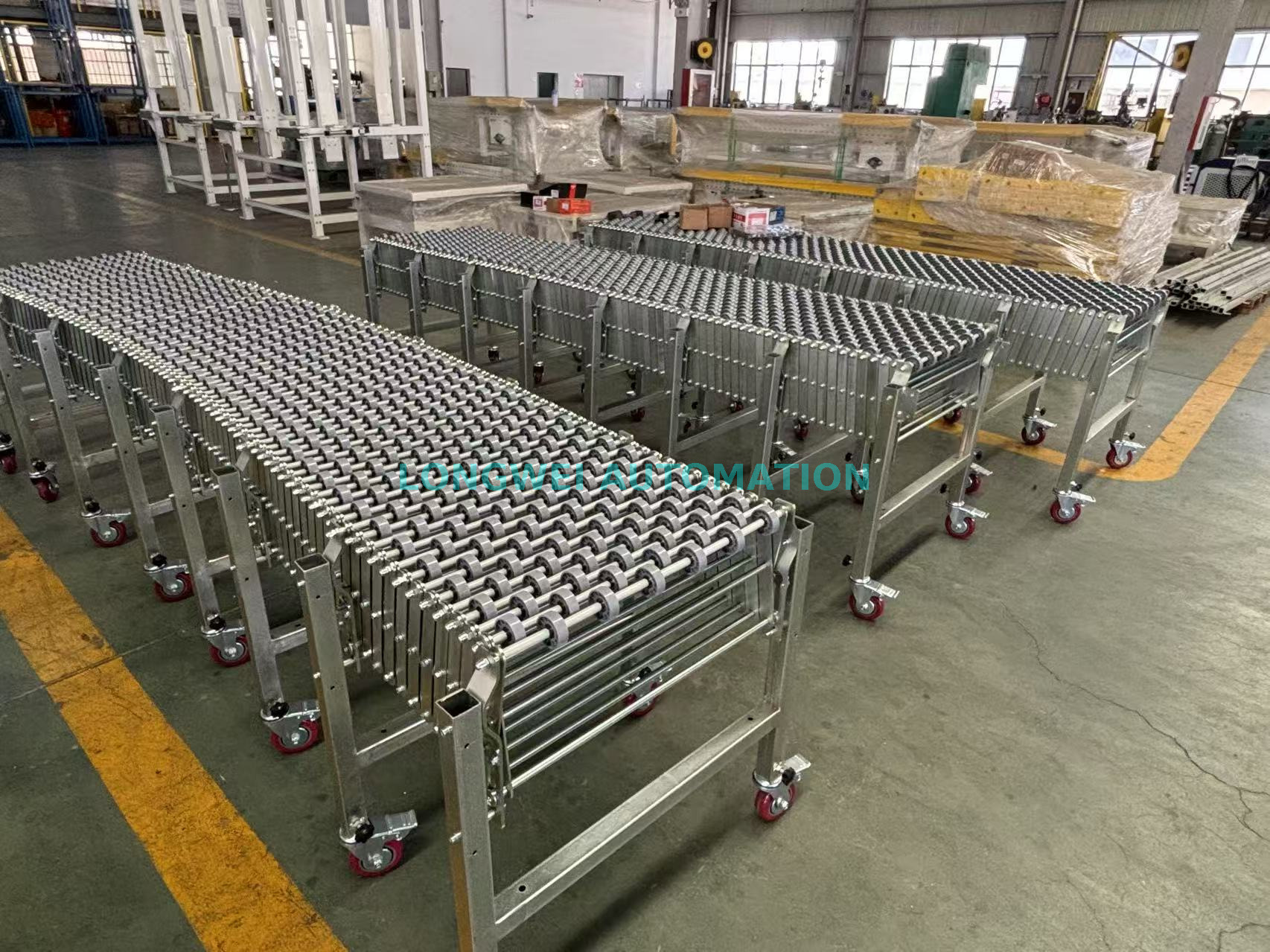

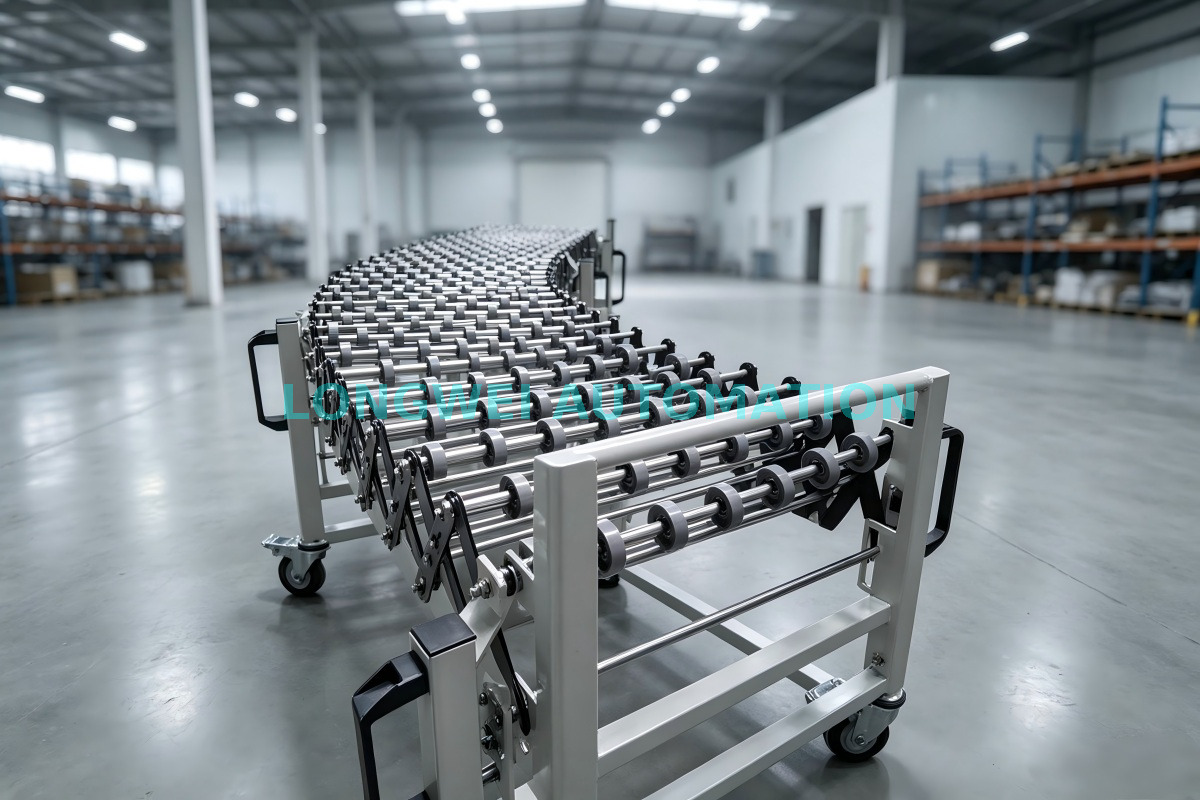

무동력 스케이트 휠 유연 확장형 컨베이어는 스케이트 휠을 운반 매체로 사용하는 자재 취급 장치입니다. 화물의 중력에 의존하거나 수동으로 밀어서 상품을 이동합니다. 프레임은 확장하거나 축소할 수 있는 유연한 확장형 가위 구조를 갖추고 있습니다. 필요에 따라 장치를 자유롭게 조종하여 직선 구간이나 곡선 호를 형성할 수 있습니다. 지지 다리는 높이 조절이 가능하며, 베이스에는 쉽게 이동할 수 있도록 브레이크가 있는 회전 바퀴가 장착되어 있습니다.

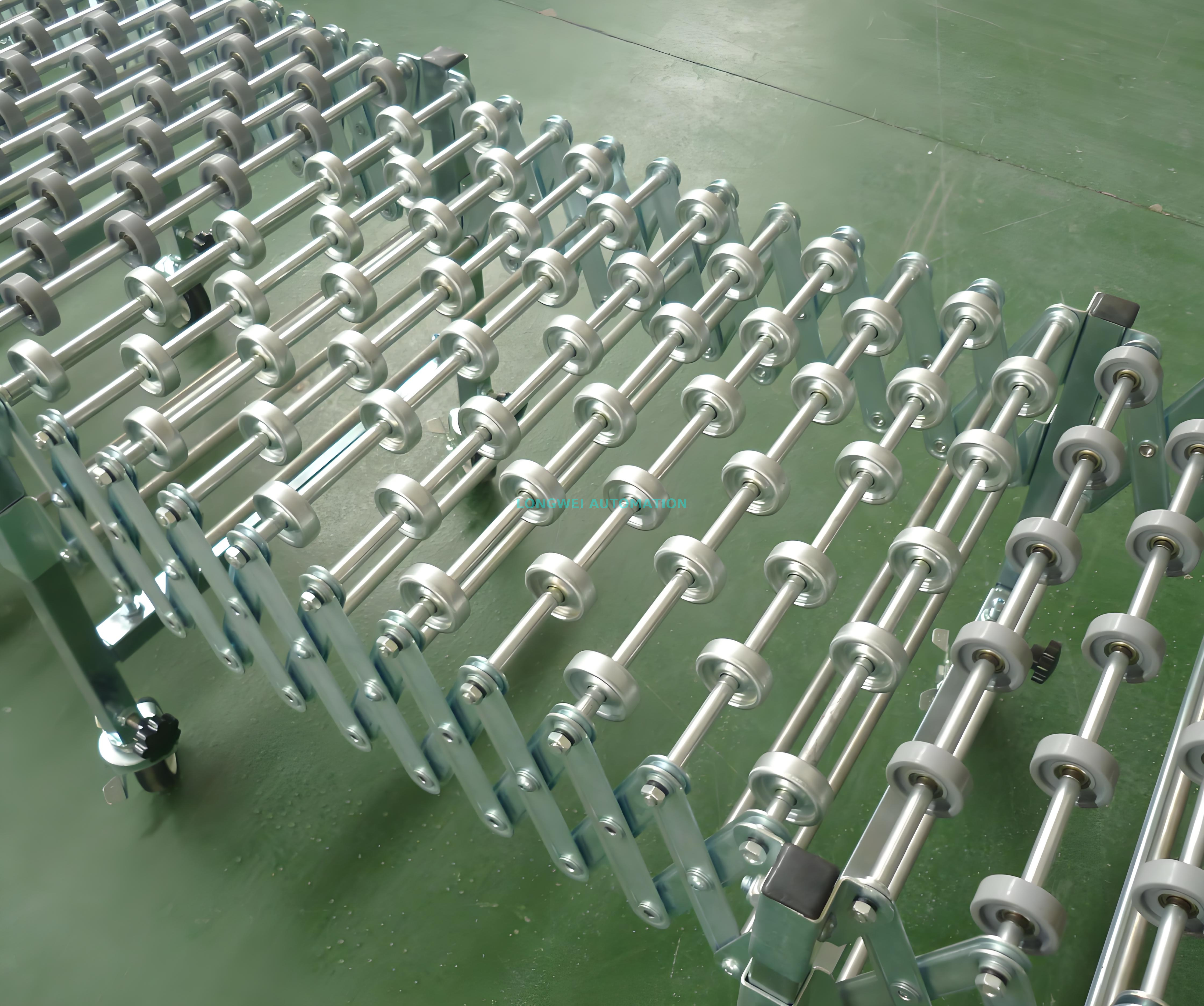

스케이트 휠은 이 컨베이어의 핵심 구성 요소입니다. 일반적으로 휠 본체, 베어링 및 샤프트 보어로 구성됩니다. 휠 본체는 플라스틱이나 강철로 만들 수 있으며 베어링은 마찰을 줄이고 부드러운 회전을 보장하는 깊은 홈 볼 베어링인 경우가 많습니다. 스케이트 바퀴는 작고 가벼우며 바닥이 평평한 물품을 운반하는 데 특히 적합합니다.
이 컨베이어의 가장 큰 장점은 확장/수축 기능입니다. 장치 확장 비율은 1:3에 도달할 수 있습니다. 예를 들어 3미터 확장 길이는 약 1미터로 축소될 수 있습니다. 접었을 때 바닥 공간을 최소화하여 보관 및 운반 공간을 크게 절약합니다.
스케이트 휠 슬라이딩 변속기를 사용하므로 전기 구동이 필요하지 않습니다. 물품은 자체 무게로 이동하거나 손으로 밀어서 이동합니다. 특히 전기가 없는 환경이나 에너지 절약이 필요한 환경에 적합합니다.

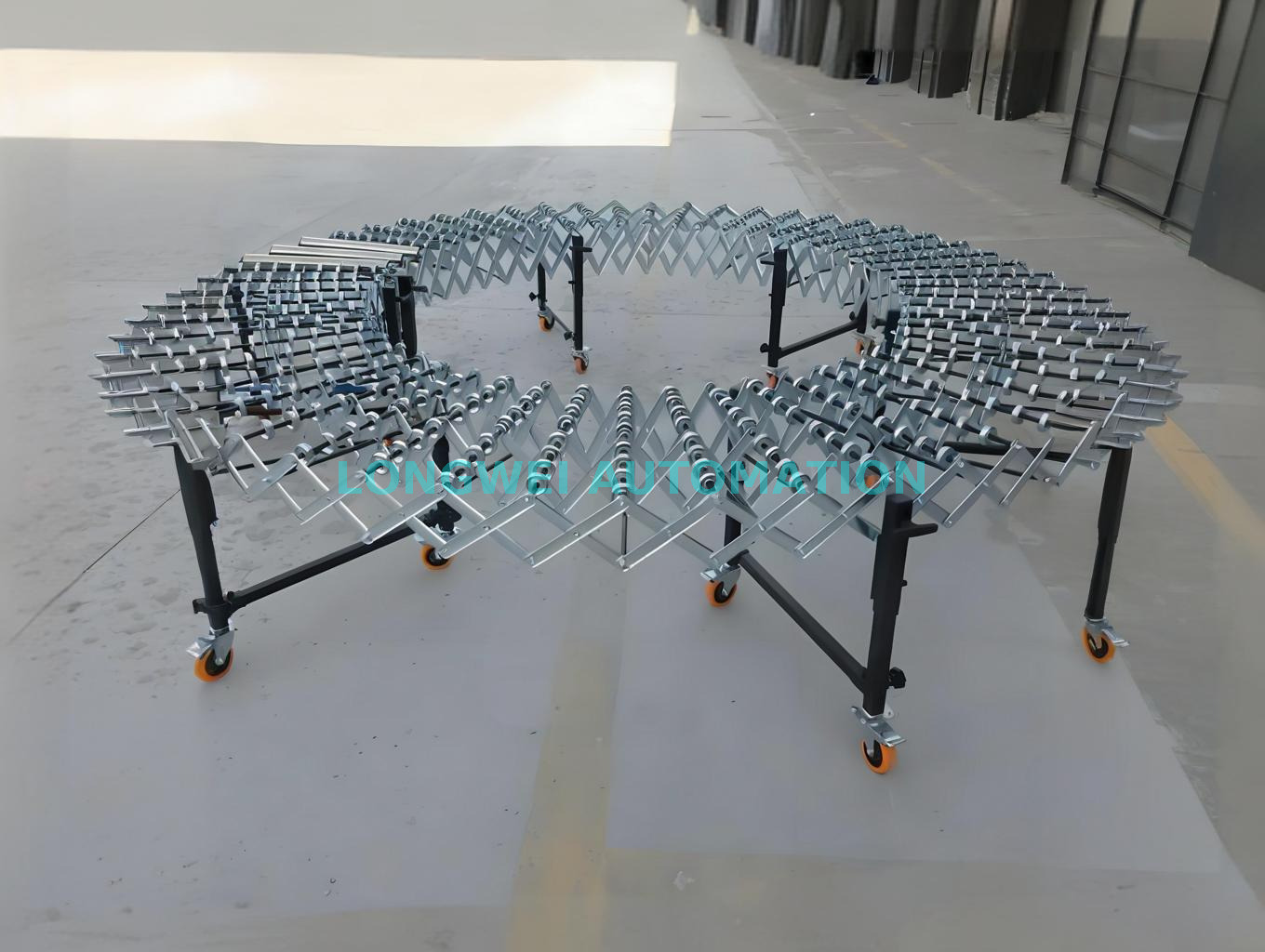

장치를 구부려 방향과 각도를 변경할 수 있으며 다양한 현장 조건과 지형에 적응할 수 있습니다. 운반 요구 사항에 따라 임의로 배열할 수 있으며 여러 장치를 직렬로 연결하여 운반 거리를 무한정 연장할 수 있습니다.
하단에 브레이크가 장착된 회전형 캐스터가 장착되어 있어 컨베이어는 창고, 작업장 및 기타 작업장에서 쉽게 이동할 수 있습니다. 다양한 작업 높이에 맞게 다리 높이를 조절할 수 있습니다.
롤러형 텔레스코픽 컨베이어에 비해 스케이트 휠 버전은 더 가볍습니다. 단순하고 가벼운 구조, 저렴한 비용, 긴 서비스 수명 및 손상 방지 기능이 특징입니다.
스케이트 바퀴에는 정밀 베어링이 장착되어 있어 회전이 원활하고 소음이 적습니다. 적절한 경사면에서는 외부 힘 없이도 물품이 중력에 의해 아래로 미끄러질 수 있습니다.
무동력 스케이트휠 유연한 확장형 컨베이어의 일반적인 기술 사양은 다음과 같습니다.
매개변수 | 사양 범위 |
|---|---|
스케이트 휠 직경 | 38mm, 48mm |
운반 폭 | 450mm, 500mm, 600mm |
단위 길이(수납/확장) | 350~450mm / 1000~1250mm(확장 비율 약 1:3) |
높이 조절 범위 | 460~630mm, 550~820mm, 650~1020mm, 750~1150mm 등 |
단위당 부하 용량 | 50~70kg/개 |
장치 자체 중량(폭 500mm용) | 대략. 35kg |
스케이트 휠 소재 | 아연 도금 강철 스케이트 휠, 플라스틱 스케이트 휠 |
드라이브 모드 | 무동력(수동/중력) |
※ 직경 48mm 관련 참고 사항: 일반적인 스케이트 휠 외경은 38mm와 48mm입니다. 48mm 크기는 텔레스코픽 컨베이어의 가장 주류 사양입니다.
컨베이어에는 일반적으로 직경 48mm의 스케이트 휠이 장착되어 있습니다. 주요 차이점은 휠 재질뿐만 아니라 성능을 직접적으로 결정하는 내부 베어링 구조에도 있습니다.
내부 구조: 강철 볼 내장(일반적으로 일반 베어링 또는 간단한 볼 레이스 구조, 정밀 등급 아님).
성능 특성:
시작 토크: 더 높음 – 내부 마찰이 상대적으로 높기 때문에 부하를 이동하려면 약간 더 큰 초기 힘이 필요합니다.
부하 용량: 중간 – 베어링 구조에 의해 제한되며 정격 동적 부하가 상대적으로 제한됩니다.
내구성: 우수 – 금속 소재는 충격과 마모에 강하고, 자외선이나 온도 변화에 영향을 받지 않으며, 쉽게 노화되지 않으며, 열악한 조건에서도 매우 긴 사용 수명을 가집니다.
내식성: 아연 도금 표면은 우수한 녹 방지 기능을 제공합니다.
(그림 1: 아연 도금 강철 스케이트 휠, 직경 38mm 및 48mm는 선택 사항입니다)
내부 구조: 정밀 국가 표준 깊은 홈 볼 베어링(예: 608 시리즈 고정밀 베어링)이 장착되어 있습니다.
성능 특성:
시작 토크: 낮음 – 정밀 베어링은 구름 저항이 매우 낮기 때문에 가볍게 밀어도 제품이 매우 부드럽게 시작되고 작동됩니다.
부하 용량: 더 높음 – 정밀 베어링의 반경 방향 및 축 방향 부하 용량은 단순한 강철 볼 구조보다 훨씬 우수하므로 플라스틱 휠이 더 무거운 부하를 견딜 수 있습니다.
내구성: 보통 - 휠 본체는 엔지니어링 플라스틱(ABS/나일론)으로 만들어졌습니다. 비록 힘들지만 UV 광선, 고온 또는 화학적 부식에 장기간 노출되면 노화와 부서짐이 발생하여 서비스 수명이 단축될 수 있습니다.
(그림 2: 노란색/파란색/회색 플라스틱 스케이트휠은 선택 사항입니다)
비교 측면 | 아연 도금 강철 스케이트 휠 | 플라스틱 스케이트 휠 |
|---|---|---|
내부 구조 | 스틸 볼(간단 베어링) | 정밀한 국가 표준 깊은 홈 볼 베어링 |
시동 토크 | 더 높음(더 많은 저항) | 낮은 (매우 부드럽고 가벼운) |
부하 용량 | 보통의 | 더 높음(우수한 지지력) |
달리기 부드러움 | 좋은 | 우수(마찰계수가 매우 낮음) |
휠 내구성 | 우수(금속은 충격에 강하고 노화되지 않음) | 보통(플라스틱은 시간이 지남에 따라 노화되고 부서지기 쉬운 경향이 있음) |
상품 바닥 보호 | 보통 (금속 표면) | 우수함(플라스틱 표면이 부드러워 상자/포장이 긁히지 않음) |
장치 자체 중량 | 무거움 | 라이터(스틸타입의 약 1/3) |
부식/내후성 | 녹 방지를 위해 아연 도금, 우수한 내후성 | 부식 방지 기능이 있지만 UV 및 극한 온도에 취약함 |
실제 작업 조건과 우선 순위를 바탕으로 정확한 선택을 위해 다음 지침을 따르십시오.
최대한의 부드러움, 잦은 시동 정지 작동 및 무거운 하중을 위해 → 플라스틱 스케이트 휠(정밀 깊은 홈 볼 베어링 포함)을 선택하십시오. 플라스틱 휠 자체는 노화될 수 있지만 베어링 성능은 낮은 토크와 높은 부하 용량을 제공하므로 실내 창고, 작업장 및 이와 유사한 환경에 가장 효율적인 선택입니다.
열악한 환경(실외, 햇빛, 극한의 온도), 높은 충격 하중 및 유지 관리가 필요 없는 매우 긴 수명을 위한 → 아연 도금 강철 스케이트 휠을 선택하세요. 시동 저항은 약간 높지만 금속 휠은 결코 노화되지 않고 견고하며 충격에 강하며 취급 및 충돌이 자주 발생하는 적재/하역 구역에 특히 적합합니다.
자주 이동하는 장비 및 작업자가 가벼운 밀기/당기기를 선호하는 경우 → 장치가 더 가볍고 물품이 더 원활하게 이동하므로 플라스틱 스케이트 휠 모델을 선호합니다.
필요한 구성을 지정하기 위해 컨베이어 모델 번호는 아래 예에 표시된 구조를 따릅니다.
모델 번호 예: FC‑48‑500×4
부분 | 의미 |
|---|---|
FC | 시리즈 명칭(FC 시리즈 스케이트 휠 유연한 확장형 컨베이어) |
48 | 스케이트 휠 직경 = 48mm |
500 | 운반 표면 폭 = 500mm |
×4 | 장치 수 = 4개(컨베이어는 원하는 총 길이를 달성하기 위해 개별 장치를 끝에서 끝까지 연결하여 조립됩니다.) |
참고: 총 확장 길이는 단위 수에 단위당 확장 길이를 곱하여 계산됩니다(예: 4단위 × ~1250mm = ~5000mm 확장 길이). 수축 길이는 유사하게 수축 길이 단위를 기준으로 합니다. 항상 단위 길이 사양을 제조업체에 확인하십시오.
당사의 유연한 확장형 컨베이어는 JD, SF, CAI NIAO 및 DHL과 같은 전 세계 일부 주요 특송 회사에서 인기가 있습니다.
