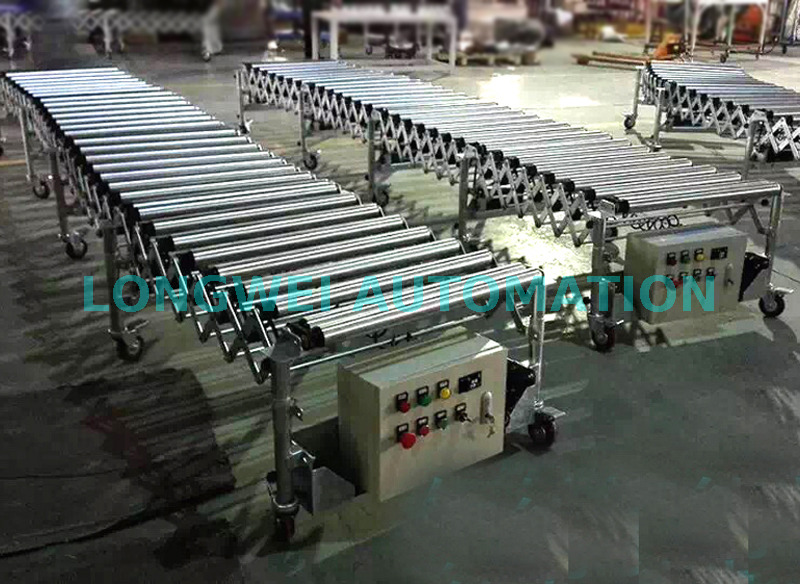

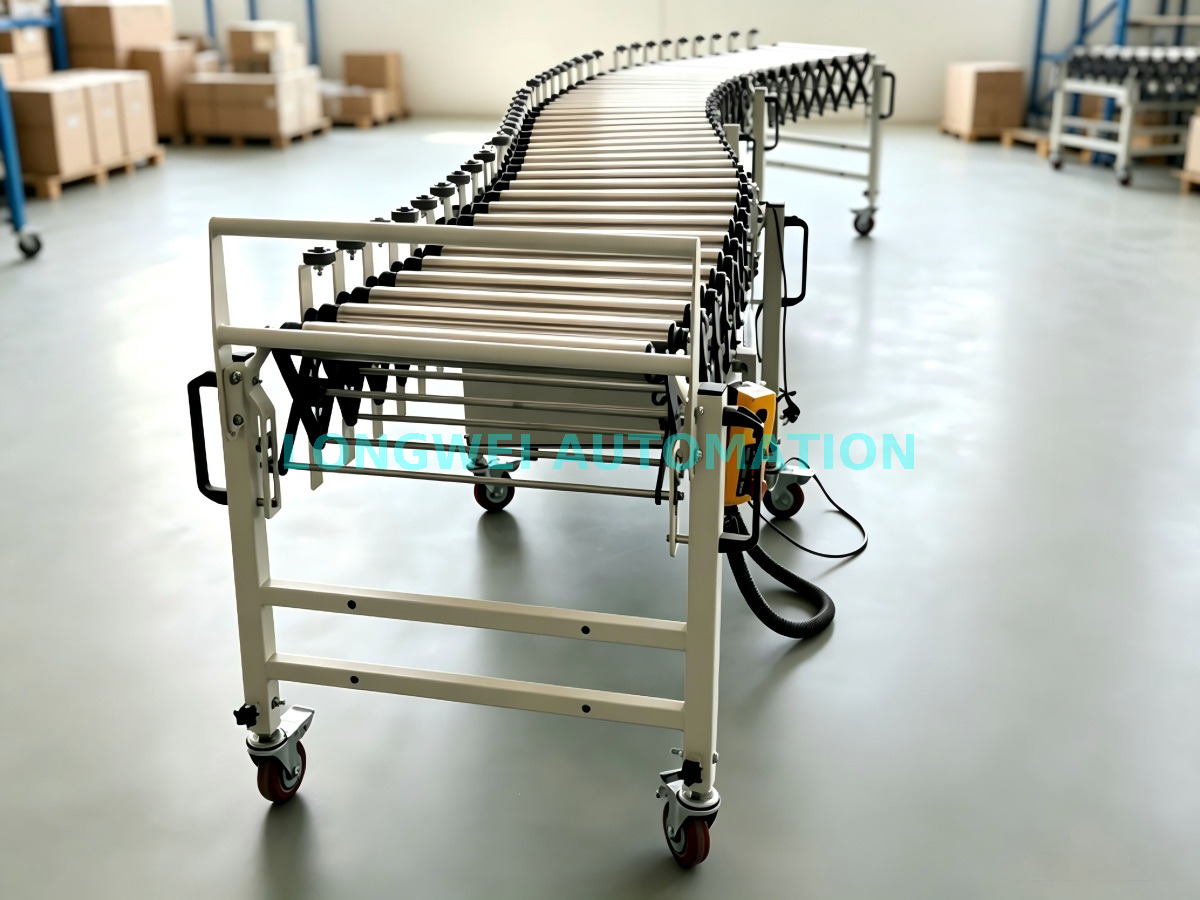

전동식 유연 확장형 롤러 컨베이어는 길이가 특정 범위 내에서 자유롭게 확장되거나 수축될 수 있는 모터 구동식 운반 장치입니다. 롤러를 운반 매체로 사용하고 유연하게 확장 가능한 프레임을 지지 구조로 사용하고 마이크로 모터를 통해 롤러를 회전시켜 자동화된 자재 처리를 가능하게 합니다. 이 장비는 전동식 운반과 조정 가능한 텔레스코픽 기능을 결합하여 현대 자재 취급 시스템의 필수 구성 요소입니다.

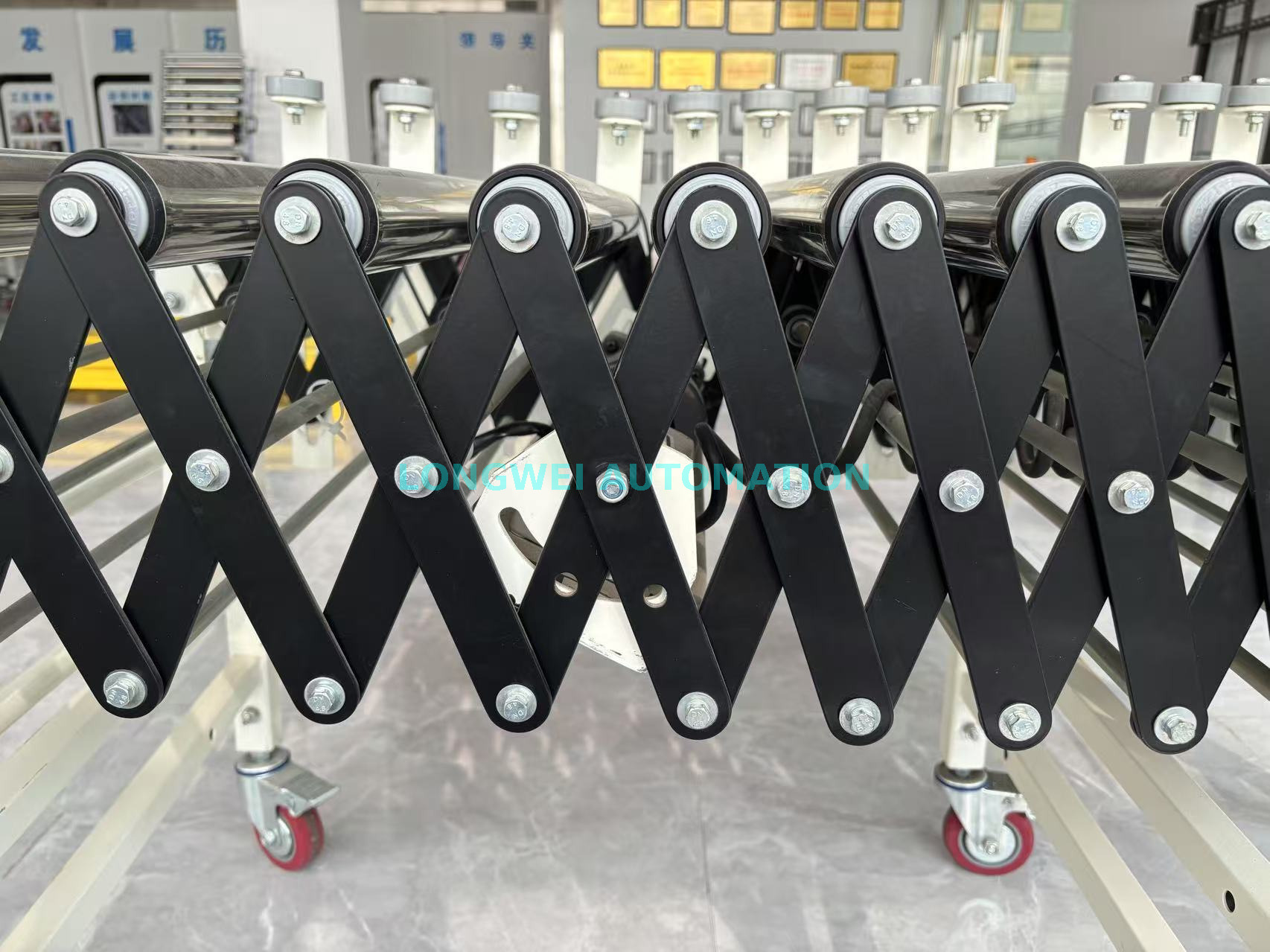

컨베이어는 최대 1:3의 확장 비율을 갖춘 유연한 확장형 프레임 구조를 사용합니다. 작동하지 않을 때는 공간을 크게 줄여 바닥 공간을 최소화할 수 있습니다. 필요한 경우 필요한 길이만큼 확장할 수 있어 공간 활용도가 극대화됩니다.

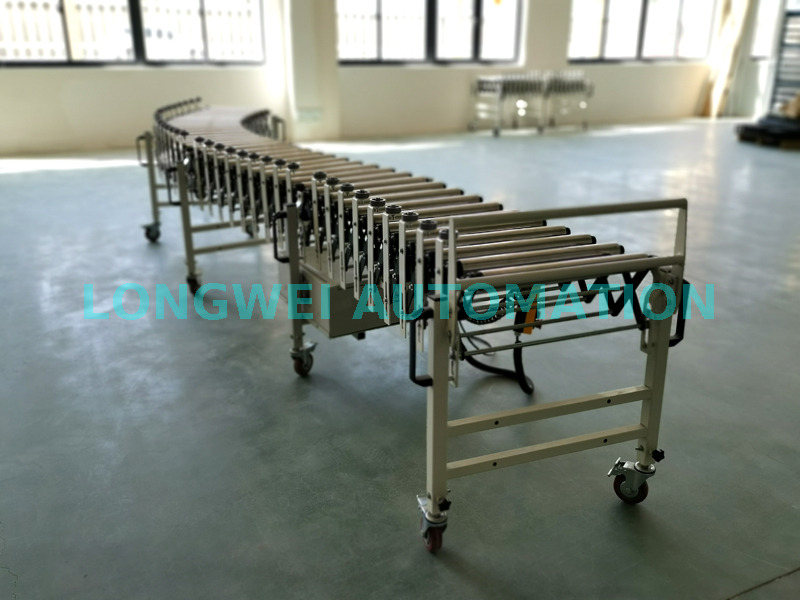

본체를 쉽게 조종하여 운반 방향을 변경할 수 있으며 운반 각도는 실제 화물 요구 사항에 따라 조정될 수 있습니다. 지지 다리는 높이 조절이 가능하며 시스템은 직선 또는 곡선 섹션으로 구성될 수 있습니다.
하단에 잠금식 캐스터가 장착되어 있어 컨베이어를 어떤 작업 위치로든 편리하게 이동할 수 있으며 브레이크를 걸어 단단히 고정할 수 있습니다.
독립적인 모듈형 유닛으로 설계되어 필요에 따라 컨베이어를 결합하고 배치할 수 있습니다. 단일 유닛은 최소한 두 개의 섹션으로 구성됩니다.
장비는 내마모성, 내식성 및 긴 사용 수명을 가지고 있습니다. 유지 관리 및 서비스는 간단합니다. 정밀 베어링 구동 롤러는 소음이 적고 내구성이 뛰어납니다.
이는 큰 운반 용량, 긴 운반 거리, 높은 하중 지지 능력, 조정 가능한 회전 속도를 특징으로 하여 빠르고 균일하며 안정적인 자재 운반을 가능하게 합니다.
고정 롤러 컨베이어와의 비교
| 길이 조절 가능 | 예(확장 가능/접기 가능) | 아니요(고정 길이) |
| 유동성 | 바퀴가 있어 휴대 가능 | 변화 없는 |
| 설치 | 플러그 앤 플레이, 설정 필요 없음 | 영구 장착 필요 |
| 공간 효율성 | 높음(조정 가능한 설치 공간) | 낮음(고정 공간 사용량) |
| 최고의 대상 | 동적 임시 워크플로우 | 대용량, 고정 레이아웃 |
전동식 유연 확장형 롤러 컨베이어의 주요 기술 사양은 다음과 같습니다.
| 매개변수 | 사양 범위 |
|---|---|
| 롤러 직경 | 50mm(공통 규격) |
| 운반 라인 길이 | 2000mm부터 무제한까지(권장 전동 단일 섹션 길이 ≤ 10m) |
| 운반 폭 | 450mm, 500mm, 600mm (다른 너비는 맞춤 설정할 수 있음) |
| 운반 높이 | 500mm에서 1000mm까지 |
| 회선 속도 | 10m/분 ~ 40m/분 |
| 모터 출력(섹션당) | 90W ~ 120W |
| 부하 용량 | 대략. 70kg/섹션 |
| 롤러 소재 | 탄소강(아연 도금), 스테인리스 스틸, 고무 코팅 등 |
전동식 유연한 확장형 롤러 컨베이어는 주로 3가지 기본 구동 방식에 해당하는 3가지 유형의 롤러를 채택합니다.
(그림 1. 세 가지 유형의 표준 롤러: 폴리-V 풀리 구동 롤러, 톱니 풀리 구동 롤러, 그루브 벨트 구동 롤러)

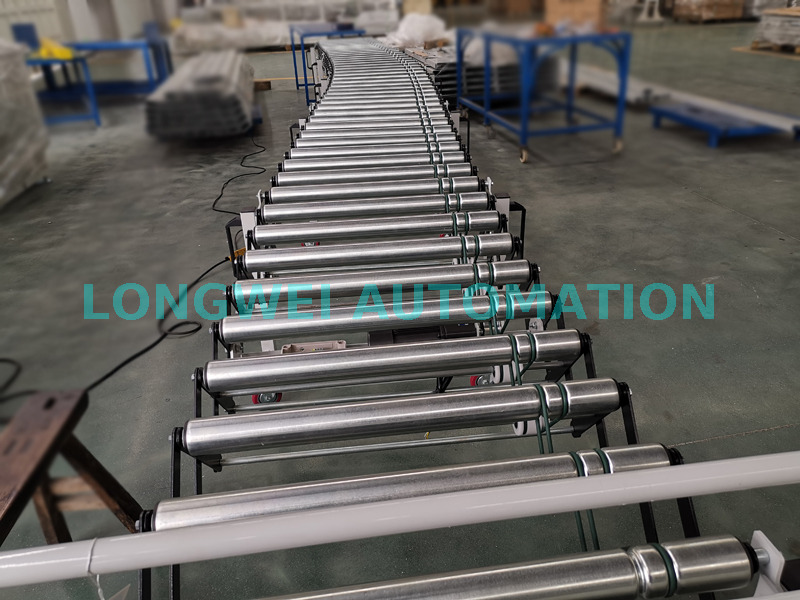

롤러 표면에 홈이 가공되어 있으며, 여기에 동력 전달을 위한 O-링 벨트가 장착됩니다. O-벨트 드라이브는 저소음, 최소한의 환경 오염으로 원활하게 작동하며 고속 작동이 가능합니다. 구조가 간단하고 비용이 저렴하여 전동 텔레스코픽 롤러 컨베이어에 가장 일반적으로 사용되는 구동 방식입니다.
동력 전달을 위해 폴리 V 벨트가 사용되어 원활한 작동과 상대적으로 높은 하중 전달 능력을 제공합니다. 벨트와 롤러 사이의 접촉 면적이 넓을수록 토크 전달이 더 높아집니다.

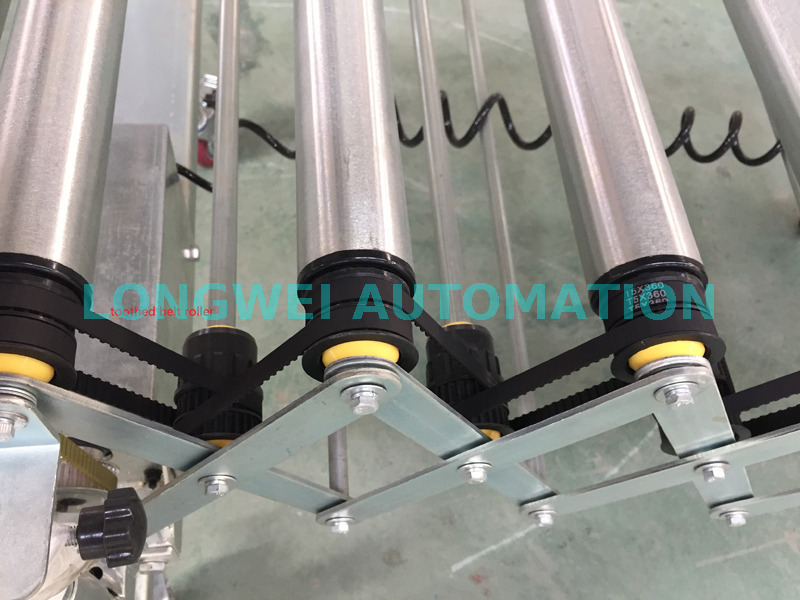

타이밍 벨트는 정확한 속도 비율과 제로 슬립으로 정밀한 변속기를 제공하므로 높은 운반 정확도가 요구되는 용도에 적합합니다.
| 특징 | 동기벨트 | 폴리V벨트 | O벨트(원형벨트) |
|---|---|---|---|
| 미끄럼 저항 | ✅ 미끄럼 방지(포지티브 드라이브) | ❌ 과부하로 인해 미끄러지기 쉽습니다. | ❌ 높은 미끄러짐 경향 |
| 정도 | ✅ 높음(정확한 위치 지정) | ❌ 보통 (약간의 크리프) | ❌ 낮음(늘어남/미끄러짐) |
| 능률 | ✅ ~98% | ~95% | ~90-93% |
| 유지 | ✅ 낮음(긴장 없음) | ⚠ 보통 (갈비뼈에 마모) | ❌ 높음(잦은 당김) |
| 부하 용량 | ✅ 높은 토크 성능 | ⚠ 양호하지만 마찰로 인해 제한됨 | ❌ 낮음(경하중에 적합) |
| 내구성 | ✅ 긴 수명(늘어남 없음) | ⚠ 시간이 지남에 따라 갈비뼈가 마모됨 | ❌ 마모/늘어지기 쉬움 |
| 소음/진동 | ✅ 저소음 & 부드러움 | ⚠ 고속에서는 시끄러울 수 있습니다. | ❌ 휘핑 소음 가능 |
컨베이어는 두 가지 속도 제어 모드를 제공합니다.
장비는 일정한 속도로 작동하므로 균일한 운반 속도가 필요한 용도에 적합합니다.
주파수 인버터를 사용하면 속도를 지속적으로 조정할 수 있으며 최대 5:1의 속도 비율을 제공합니다(일반적인 범위: 10-35m/min). 가변 속도 제어를 통해 원활한 시작, 정밀한 속도 조절 및 에너지 절약 작동이 가능하며 다양한 운반 작업에 대한 다양한 요구 사항을 충족합니다.
전동 텔레스코픽 롤러 컨베이어는 다음 분야에서 널리 사용됩니다.
작업장, 창고, 보관장 등에서 물품을 싣고 내리는 용도로 주로 사용되며, 물류유통센터에서 물품을 입고 발송하는 용도로도 사용됩니다.
생산 포장 라인, 임시 운반 라인 및 기타 공장 내 자재 취급 작업에 적용됩니다.
택배 및 특급 배송 서비스의 소포 분류 및 운반에 적합합니다.
전자, 음료, 식품, 포장, 기계, 경공업, 화학, 제약, 고무/플라스틱, 자동차 및 오토바이 산업에 광범위하게 사용됩니다.
항구, 터미널, 기차역, 공항 및 기타 물류 허브에서의 화물 선적/하역에 이상적입니다.
컨베이어는 상자나 케이스와 같이 바닥이 평평하고 균일한 물품을 운반하는 데 특히 적합합니다. 또한 다양한 상자, 가방, 팔레트 및 단위 하중을 처리합니다. 대량 자재, 소형 물품, 모양이 불규칙한 물품은 운반하기 전에 팔레트나 토트에 넣어야 합니다.
