RONWIN
HS Code: 8431390000
종종 "정밀 볼 및 소켓 조인트" 또는 "소형 볼 베어링"이라고 불리는 스테인레스 스틸 정밀 미니어처 볼 조인트는 매우 작고 고정밀 기계 부품입니다. 핵심 기능은 고정 하우징 내에서 다방향의 유연한 회전과 정밀한 각도 조정을 가능하게 하는 것입니다. 이는 정밀하게 일치하는 소켓 내에서 자유롭게 회전하는 고정밀 스테인리스 스틸 볼을 통해 달성됩니다.
6204, 6205, 6206, 6208, 6210, 6215, 6219

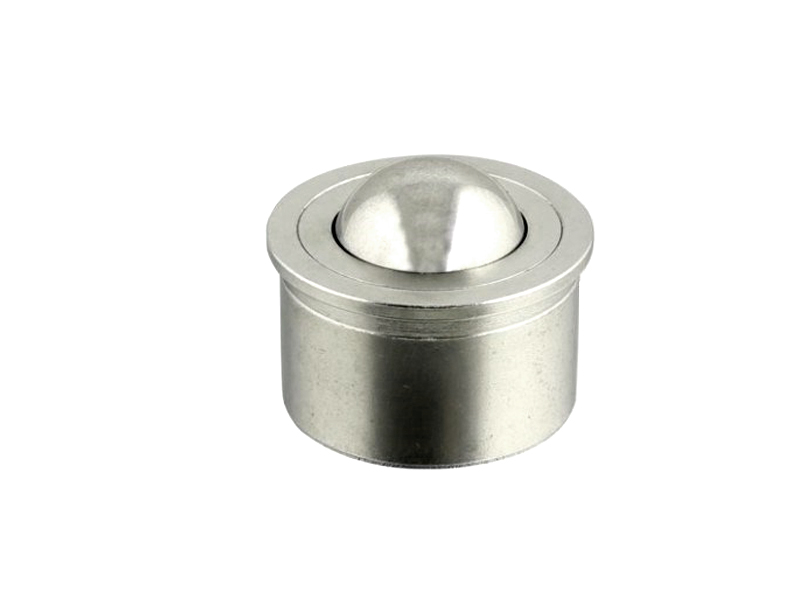

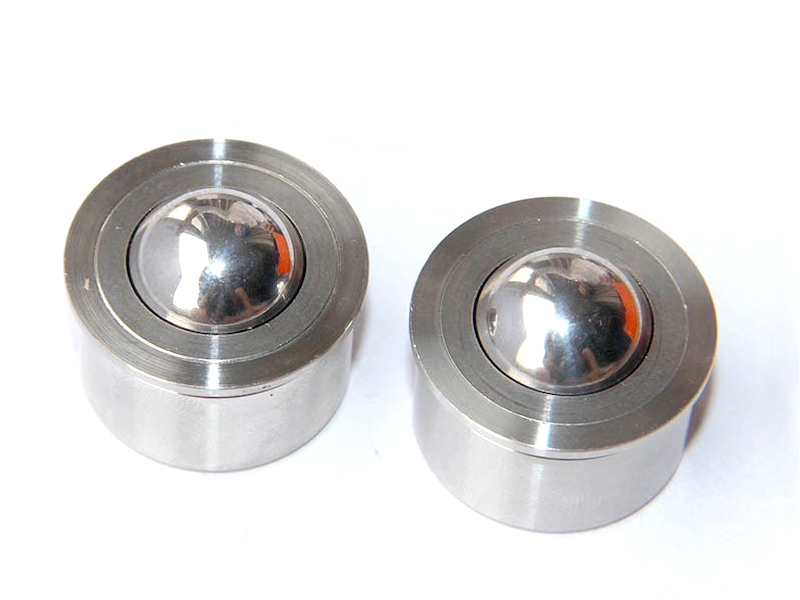

Longwei Automation의 광범위한 범위에서 미니 볼 트랜스퍼 장치는 가장 작은 볼 트랜스퍼 장치입니다. 품질 보증을 통해 미니 장치는 광범위한 산업 분야에서 사용되며 제한된 공간과 작동 조건의 클린룸을 포함하여 까다로운 자재 취급 환경에서 소형 부품을 정확하게 전달하고 배치하는 데 사용할 수 있습니다. 미니 볼 트랜스퍼 유닛은 정확한 움직임과 위치 지정을 제공하며 볼을 위아래로 사용할 수 있습니다. CNC 기계를 사용하여 스테인레스 스틸 볼과 일반 바디 고정 장치를 사용하여 견고한 스테인레스 스틸 바디를 만듭니다.
유형에 따라 "소형" 볼 전송 장치는 4mm~19mm 범위의 볼 크기로 설계되었습니다. 장치의 무게는 5g ~ 185g이며 정격 하중은 2kg ~ 20kg(최대 44파운드)입니다. 치수 및 적재 용량은 다음 차트를 참조하십시오.
| 모델번호 | 적재능력(kg) | 치수(mm) | 무게(g) | |||||||
| 소재 | 제안 | 최대. | d | D | D1 | H | h1 | h2 | ||
| 6204 | SS/SS | 2 | 3 | 4 | 9 | 7.5 | 6.1 | 1.1 | 4 | 5 |
| 6205 | SS/SS | 3 | 4 | 4.76 | 11 | 9 | 7.2 | 1.2 | 5 | 8 |
| 6206 | SS/SS | 4 | 5 | 5.56 | 13 | 11 | 8.5 | 1.5 | 6 | 10 |
| 6208 | SS/SS | 6 | 7 | 8.73 | 17 | 15 | 12.5 | 2.5 | 9 | 15 |
| 6210 | SS/SS | 8 | 10 | 10.32 | 20 | 18 | 14.5 | 3.5 | 10 | 30 |
| 6215 | SS/SS | 12 | 18 | 15.87 | 26 | 24 | 20.8 | 5.3 | 14 | 60 |
| 6219 | SS/SS | 15 | 20 | 19.05 | 32 | 30 | 25.3 | 6.3 | 17 | 185 |
매우 작은 크기로, 일반적으로 볼 직경이 1mm에서 10mm 사이이거나 그보다 더 작습니다. 컴팩트한 구조는 공간이 제한된 정밀 기기 및 장비에 이상적입니다.
볼과 소켓은 정밀하게 연마되고 광택 처리되어 뛰어난 구형도, 표면 마감 및 치수 공차를 달성합니다.
매우 낮은 회전 마찰과 시동 토크로 부드럽고 반응성이 뛰어나며 달라붙지 않는 움직임을 보장합니다.
440C: 고탄소 마르텐사이트계 스테인리스강으로 가장 일반적으로 선택됩니다. 열처리 후 매우 높은 경도(HRC 58-62)를 가지며 내마모성, 내식성이 우수합니다.
304/316: 우수한 내식성을 우선시하여 상대적으로 경도가 낮지만 화학, 의료, 식품산업 등 열악한 환경에 적합합니다.
재료: 일반적으로 440C, 420C 또는 304/316 스테인리스 스틸로 제조됩니다.
장점: 내식성, 내마모성, 고강도, 비자성(또는 약한 자성) 및 긴 수명.
"범용" 조인트로서 특정 원추형 각도(일반적으로 ±30° 미만) 내에서 어떤 방향으로든 회전하고 회전할 수 있어 복잡한 다자유도 모션이 가능합니다.
작은 크기에도 불구하고 고강도 스테인리스 스틸과 정밀 설계를 사용하여 치수에 비해 비교적 큰 반경방향 및 축방향 하중을 견딜 수 있습니다.
일반적으로 공장에서 그리스로 사전 윤활 처리되어 있어 대부분의 환경에서 유지보수가 필요 없는 작동이 가능합니다. 서비스 수명을 연장하기 위해 필요한 경우 다시 윤활할 수 있습니다.
탁월한 특성으로 인해 많은 첨단 기술 및 정밀 분야에서 없어서는 안 될 요소입니다.
정밀 기기 및 광학 장비: 레이저 정렬 시스템, 현미경 초점 메커니즘 및 광학 렌즈용 각도 미세 조정 장치에 사용됩니다.
자동화 및 로봇 공학: 로봇 관절의 사소한 보상 요소, 정밀 전송 메커니즘의 연결 지점 및 3D 프린터의 레벨링 메커니즘 역할을 합니다.
의료 기기: 높은 청결도와 신뢰성이 요구되는 수술용 로봇, 내시경, 치과 장비, 정밀 주입 펌프에 적용됩니다.
항공우주 및 방위: 자이로스코프, 시커 헤드, 관성 항법 시스템 및 극도의 정밀도와 신뢰성이 요구되는 기타 응용 분야에 사용됩니다.
전자 및 반도체: 정확한 위치 지정에 사용되며 칩 테스트 설비 및 웨이퍼 처리 장비의 버퍼 요소로 사용됩니다.
고급 소비재: 고급 카메라용 짐벌, 정밀 시계 메커니즘 등.
이 제품을 선택할 때 다음 매개변수에 주의하십시오.
볼 직경: 제품의 전체 크기를 결정하는 핵심 치수입니다.
생크 직경 및 전체 길이: 장착 부분의 치수입니다.
스레드 사양: 설치 및 고정에 사용되는 M3, M4, M5 또는 영국식 스레드와 같은 일반적인 미터법 스레드입니다.
부하 용량: 축방향 및 반경방향 하중 등급을 모두 포함합니다.
회전 각도: 최대 허용 편향 각도입니다.
재료 및 경도: 마모 및 내식성 요구 사항을 기준으로 선택됩니다.
정밀 등급: 볼의 구면 공차 및 표면 거칠기(Ra 값) 등.
결론적으로 스테인레스 스틸 정밀 미니어처 볼 조인트는 현대 정밀 엔지니어링의 보석입니다. 고강도 소재, 소형화된 제조 공정, 고정밀 표준을 통합하여 최소한의 공간 내에서 유연하고 부드러우며 정확하고 안정적인 다방향 움직임이 필요한 응용 분야에 완벽한 솔루션을 제공합니다. 장비의 성능을 향상시키고 정밀한 제어를 달성하기 위한 핵심 기본 구성 요소입니다.
