R3224
RONWIN
HS Code: 8431390000

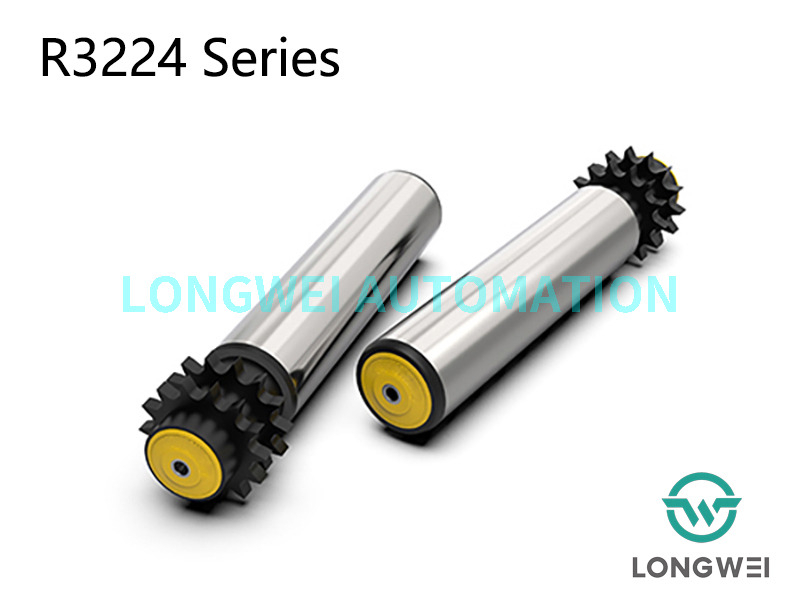

시리즈 R3224 폴리머 복열 스프로킷 어큐뮬레이팅 롤러
적용분야
경량 판지 및 용기와 같은 물품을 적재하기 위한 내부 운반 및 핸들링 시스템입니다. 포장 부문 및 완충 구역 구현에도 적합합니다.
부드러운 작동과 최소한의 소음
롤러는 폴리아미드 스프로킷을 구동 헤드로 사용하고 정밀 볼 베어링과 폴리머 베어링 하우징을 사용하여 부드러운 주행과 소음이 적은 장점이 있습니다.
측면 로딩
표준 설계에서는 베어링 하우징, 엔드 캡, 베어링이 튜브에 밀어 넣어지며, 튜브 끝은 둥글게 처리되어 측면에서 자재를 쉽게 운반할 수 있습니다.
먼지와 물에 대한 신뢰할 수 있는 방어력
엔드 캡 씰의 구조는 물과 먼지가 튀는 것에 대한 탁월한 저항력을 제공하여 베어링을 보호합니다.
T기술 데이터
일반 기술 데이터 | |
최대. 부하 용량 | 25킬로그램 |
최대. 컨베이어 속도 | 30m/분 |
온도 범위 | −5 ~ +40°C |
소재 | |
튜브 | 탄소강, 스테인리스강 |
샤프트 | 녹방지 오일코팅스틸, 아연도금스틸, 스테인레스스틸 |
베어링 하우징 | 폴리아미드, 검정색 |
엔드캡 | 폴리프로필렌, 노란색/회색 |
베어링 | 정밀 볼 베어링 |
D리브 요소 | |
단일/복열 스프로킷 | 폴리아미드, 검정색 |
D디자인 버전 | |
표면 처리 | 아연도금, 크롬도금 |
튜브 슬리브 | PP 슬리브, PU 슬리브 |
지체 | 고무, PU |
다이어그램 시리즈 R3224 폴리머 복열 스프로킷 어큐뮬레이팅 롤러
암나사 설치가 포함된 R3224 시리즈의 치수
튜브 M대지의 | D×T | 샤프트 | L | S로켓 |
스틸, 스테인레스 스틸 | 50×1.5 | Φ12/Φ15 | 패=W+63 | 08B14T |
스틸, 스테인레스 스틸 | 60×2.0 | Φ12/Φ15 | 패=W+63 | 08B14T |
시리즈 R3224 폴리머 복열 스프로킷 어큐뮬레이팅 롤러
적용분야
경량 판지 및 용기와 같은 물품을 적재하기 위한 내부 운반 및 핸들링 시스템입니다. 포장 부문 및 완충 구역 구현에도 적합합니다.
부드러운 작동과 최소한의 소음
롤러는 폴리아미드 스프로킷을 구동 헤드로 사용하고 정밀 볼 베어링과 폴리머 베어링 하우징을 사용하여 부드러운 주행과 소음이 적은 장점이 있습니다.
측면 로딩
표준 설계에서는 베어링 하우징, 엔드 캡, 베어링이 튜브에 밀어 넣어지며, 튜브 끝은 둥글게 처리되어 측면에서 자재를 쉽게 운반할 수 있습니다.
먼지와 물에 대한 신뢰할 수 있는 방어력
엔드 캡 씰의 구조는 물과 먼지가 튀는 것에 대한 탁월한 저항력을 제공하여 베어링을 보호합니다.
T기술 데이터
일반 기술 데이터 | |
최대. 부하 용량 | 25킬로그램 |
최대. 컨베이어 속도 | 30m/분 |
온도 범위 | −5 ~ +40°C |
소재 | |
튜브 | 탄소강, 스테인리스강 |
샤프트 | 녹방지 오일코팅스틸, 아연도금스틸, 스테인레스스틸 |
베어링 하우징 | 폴리아미드, 검정색 |
엔드캡 | 폴리프로필렌, 노란색/회색 |
베어링 | 정밀 볼 베어링 |
D리브 요소 | |
단일/복열 스프로킷 | 폴리아미드, 검정색 |
D디자인 버전 | |
표면 처리 | 아연도금, 크롬도금 |
튜브 슬리브 | PP 슬리브, PU 슬리브 |
지체 | 고무, PU |
다이어그램 시리즈 R3224 폴리머 복열 스프로킷 어큐뮬레이팅 롤러
암나사 설치가 포함된 R3224 시리즈의 치수
튜브 M대지의 | D×T | 샤프트 | L | S로켓 |
스틸, 스테인레스 스틸 | 50×1.5 | Φ12/Φ15 | 패=W+63 | 08B14T |
스틸, 스테인레스 스틸 | 60×2.0 | Φ12/Φ15 | 패=W+63 | 08B14T |
