더블 그루브 라운드 벨트 구동 강철 컨베이어 롤러

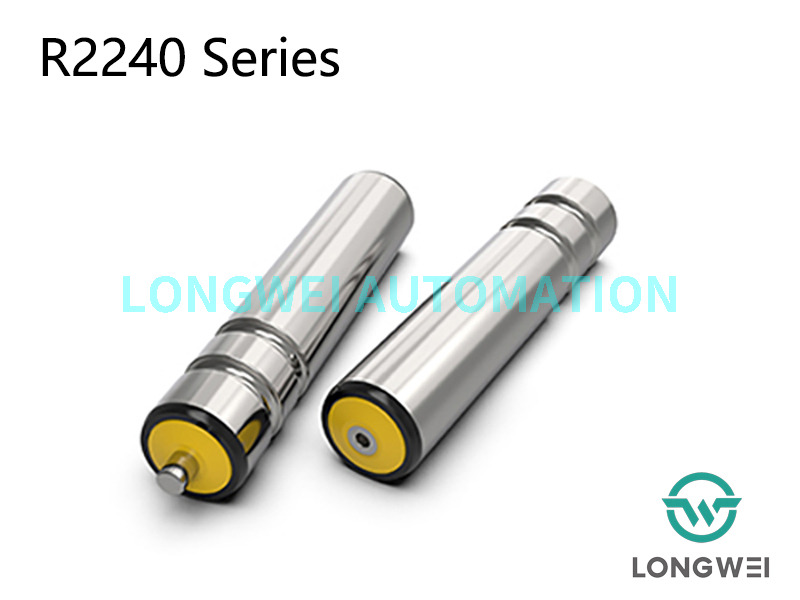

R2240 더블 그루브 라운드 벨트 구동 컨베이어 롤러의 특성 및 장점

체인 구동 롤러에 비해 벨트 구동 컨베이어 롤러는 속도가 빠르고 소음이 적다는 장점이 있어 소형 또는 중형 박스형 배송에 널리 적용됩니다.

베어링 유닛은 정밀 볼 베어링, 폴리머 베어링 하우징 및 엔드 캡으로 구성됩니다. 보기에도 좋을 뿐 아니라 부드럽고 조용하게 작동하며 방수 기능도 더 뛰어납니다.

롤러의 엔드 캡은 작업 환경에서 먼지와 물이 튀는 것을 잘 방지합니다.

표준형을 제외하고 홈의 위치와 개수는 맞춤 제작 가능합니다.

O-링 원형 벨트 구동 홈 롤러는 고속 운송에 적합합니다. 이송 속도는 롤러의 직경과 길이에 따라 달라질 수 있으며 최대 속도는 120m/min입니다.

작동 온도 범위 -5℃ ~ +40℃.

더블 그루브 벨트 구동 변속기의 특징.

- 유연한 레이아웃, 쉬운 설치 및 유지 관리;

- 토크 감쇠는 빠르며, 단일 모터 구동 롤러는 일반적으로 7~8개의 수동 롤러만 효과적으로 구동할 수 있으며, 운반 장치에서 단일 운반 작업물의 무게는 30kg을 초과해서는 안 됩니다.

-O-링 원형 벨트 설치에는 일정량의 예압이 필요합니다. "O" 벨트 제조업체에 따라 예압이 다릅니다. (자세한 내용은 전문적인 "O" 벨트 공급업체에 문의하십시오), 일반적으로 5%~8%(즉, 이론적 바닥 직경 링 길이의 5%~8%)입니다.

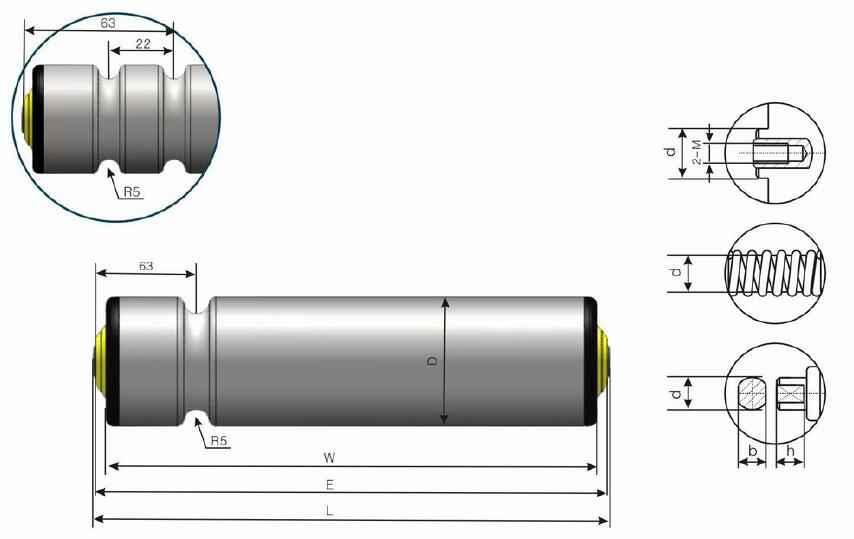

DR240 이중 홈 O-벨트 컨베이어 롤러 다이어그램

DR240 더블 그루브 O-벨트 구동 컨베이어 롤러

스프링 장착 설치가 포함된 R2240 시리즈의 치수

암나사 설치가 포함된 R2240 시리즈의 치수

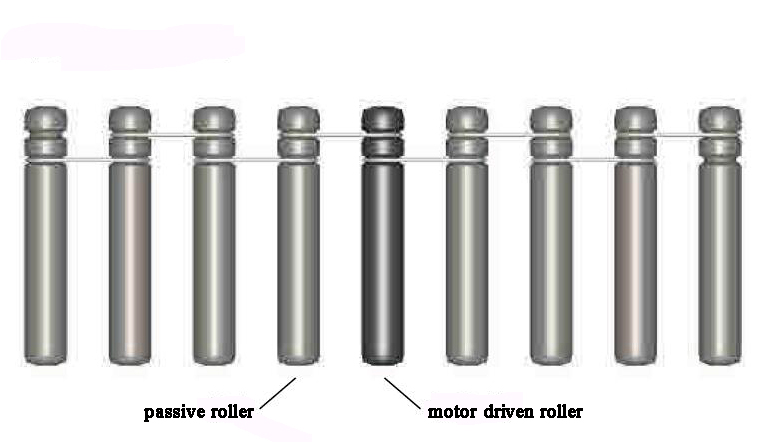

더블 그루브 벨트 구동 롤러 레이아웃

이중 홈 벨트 구동 롤러 레이아웃

에:

아래:

직경×T	샤프트 직경	암나사	스프링 장착	플랫 밀링	b×h	재료
Φ38×1.2	Φ12/11헥스	패=W+11	E=W+9	E=W+9	10×10	강철, 스테인레스 스틸
Φ50×1.5	Φ12	패=W+11	E=W+9	E=W+9	10×10	강철, 스테인레스 스틸,
Φ60×2	Φ12	패=W+11	E=W+9	E=W+9	10×10	강철, 스테인레스 스틸,

직경×T	샤프트 직경	암나사	스프링 장착	플랫 밀링	b×h	재료
Φ38×1.2	Φ12/11헥스	패=W+11	E=W+9	E=W+9	10×10	강철, 스테인레스 스틸
Φ50×1.5	Φ12	패=W+11	E=W+9	E=W+9	10×10	강철, 스테인레스 스틸,
Φ60×2	Φ12	패=W+11	E=W+9	E=W+9	10×10	강철, 스테인레스 스틸,
