R2621
RONWIN
HS Code: 8431390000

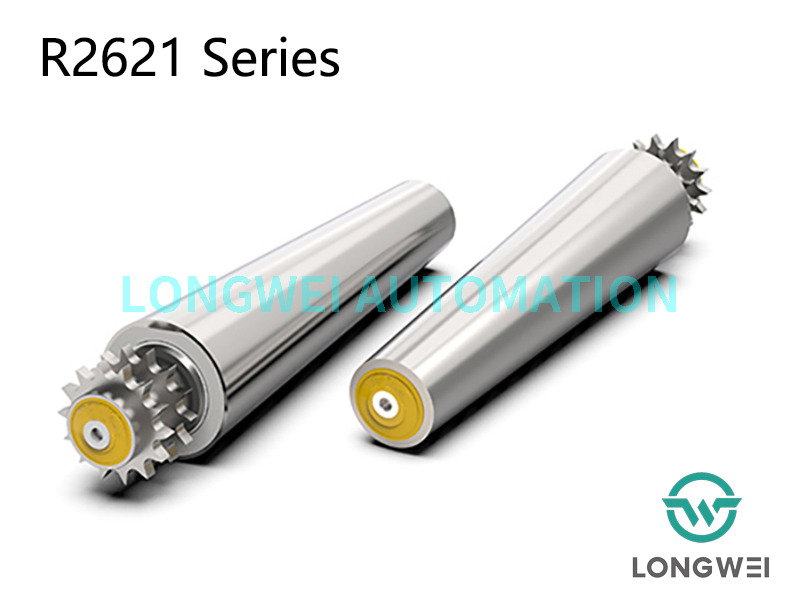

시리즈 R2621 스틸 스프로킷 테이퍼 롤러
애플리케이션 area
내부 장치 처리 시스템의 곡선 섹션 운송 시스템, 강철 테이퍼 롤러는 체인에 의해 구동됩니다. 박스 컨베이어 라인을 통합하기 위해 직선 스틸 스프로킷 롤러와 일치합니다. 주로 전송 케이스, 컨테이너, 팔레트 또는 배럴에 무거운 하중 컨베이어에 적용됩니다.
무거운 부하 용량
롤러 본체는 특정 원뿔형 정도로 스틸 플레이트로 용접되며, 강철 스프로킷은 롤러 바디로 용접되어 더 높은 토크를 전송할 수 있으며, 중장비 운송 요청을 충족시킬 수 있습니다.
더 넓은 범위의 작업 환경
강철 롤러 바디 및 스틸 스프로킷, 강철 정밀 볼 베어링이있는 스틸 베어링 하우징은 롤러가 고온 및 저온 모두에서 작동 할 수 있습니다.
먼지와 물에 대한 좋은 보호
롤러의 끝 캡은 작업 환경에서 먼지와 물이 잘 튀어 나옵니다.
T반향 데이터
| 일반적인 기술 데이터 | |
| 맥스. 로드 용량 | 200kg |
| 맥스. 컨베이어 속도 | 30m/분 |
| 온도 범위 | -30 ~ +80 ° C |
재료 | |
| 튜브 | 탄소강, 스테인레스 스틸 |
| 샤프트 | 방사식 오일 코팅 강철, 아연 도금 강철, 스테인리스 스틸 |
| 베어링 하우징 | 강철 |
| 베어링 | 정밀 볼 베어 인 |
D라이브 요소 | |
이중 행 스프로킷 | 아연 도금 강, 검은 산화, 08b14 |
| Design 버전 | |
| 엔드 캡 | 폴리 프로필렌, 노란색/회색 |
| 표면 처리 | 아연 도금, 크롬 도금 |
| 보온재 | 고무, 푸 |
R2621 시리즈 스틸 스프로킷 테이퍼 컨베이어 롤러 다이어그램
시리즈의 차원 R2621 여성 나사산 설치
튜브 Material | d × t | 샤프트 | L | S소송 |
강철, 아연 도금 | 38 × 1.2 | φ12/hex 11 | L = W+63 | 08B14T |
강철, 아연 도금 | 42 × 1.5 | φ12/hex 11 | L = W+63 | 08B14T |
강철, 아연 도금 | 50 × 1.5 | φ12/φ15/hex 11 | L = W+63 | 08B14T |
D1 | CONICAL 학위 | D2 | |||||
W = 200 | W = 300 | W = 400 | W = 500 | W = 600 | W = 700 | ||
φ38 | 3.6 ° | φ50.6 | φ56.9 | φ63.2 | φ69.5 | φ75.8 | φ82.1 |
φ42 | φ54.6 | φ60.9 | φ67.2 | φ73.5 | φ79.8 | φ86.1 | |
φ50 | φ62.6 | φ68.9 | φ75.2 | φ81.5 | φ87.8 | φ94.1 | |
