고용량 부하에서 제대로 작동하지 않는 지정되지 않은 컨베이어 구성 요소로 인해 발생하는 자재 취급 병목 현상은 심각한 운영 및 재정적 영향을 미칩니다. 종종 2,000lbs를 초과하는 표준 또는 대형 팔레트를 이동하면 표준 컨베이어 시스템이 도저히 견딜 수 없는 심각한 동적 응력, 편향 위험 및 토크 요구 사항이 발생합니다. 롤러가 편향되거나 베어링이 부서져 생산 라인이 중단되면 전체 시설이 즉각적인 처리량 손실을 겪게 됩니다. 표준 장비를 구조적 한계 이상으로 확장하려는 시설은 지속적인 유지 관리 긴급 상황과 손상된 안전 조건에 직면합니다. 올바른 고강도 컨베이어 롤러 시스템을 선택하려면 내부 메커니즘, 구동 방법론, 구조 재료 및 엄격한 평가 기준에 대한 깊은 이해가 필요합니다. 롤러의 기계적 사양을 정확한 팔레트 하중 및 환경 조건에 맞춰 조정함으로써 운영 관리자는 지속적인 처리량을 보장하고 유지보수 중단 시간을 최소화합니다.
기계적 무결성: 견고한 롤러는 벽이 두꺼운 강철 튜브, 견고한 축 및 정밀 용접 스프로킷을 사용하여 극단적인 팔레트 하중 하에서 편향 및 베어링 고장을 방지합니다.
드라이브 시스템 변형: 운영 요구 사항에 따라 무차별 운송을 위한 CDLR(체인 구동 라이브 롤러), 구역별 축적을 위한 MDR(전동 구동 롤러) 또는 스테이징을 위한 중력 시스템 중에서 선택할 수 있습니다.
드라이브 대안 및 전송: 대형 시스템은 종종 드래그 체인 컨베이어와 인터페이스하고 특수 직각 팝업 전송을 활용하여 다중 톤 팔레트를 안전하게 라우팅합니다.
크기 조정 규칙: 적절한 사양을 위해서는 동적 충격 하중(예: 지게차 낙하)을 계산하고 최소 3개의 롤러가 항상 팔레트 설치 공간과 접촉하는지 확인해야 합니다.

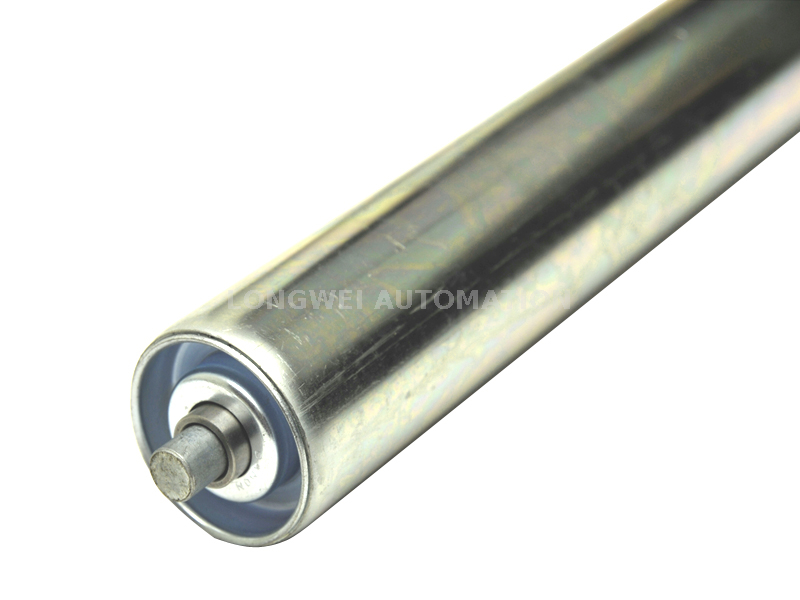

견고한 롤러의 구조적 기초는 튜브 자체입니다. 표준 재료 사양에는 일반적으로 탄소강, 아연도금강, 스테인리스강이 포함됩니다. 탄소강은 녹이 주요 문제가 아닌 건조한 실내 환경에 탁월한 원시 강도를 제공합니다. 스테인레스 스틸은 식품 등급 응용 분야, 세척 환경 또는 부식성 화학 물질을 취급하는 시설에 필수입니다. 아연 도금 강철은 습한, 실외 또는 적당히 습한 무대 환경에서 부식을 방지하는 아연 코팅을 제공하는 중간 지점 역할을 합니다.
튜브 직경과 벽 두께는 롤러의 하중 용량과 편향 저항을 직접적으로 나타냅니다. 팔레트 핸들링의 경우 튜브 직경은 일반적으로 2.5~3.5인치입니다. 벽 두께는 주요 사양 변수입니다. 11게이지에서 7게이지 벽으로 이동하면 튜브의 구조적 강성이 크게 향상됩니다. 이 두께는 정적 정지 하중과 라인을 가로질러 이동하는 팔레트의 동적 충격으로 인한 중심 편향을 방지합니다. 튜브가 너무 많이 휘어지면 베어링에 측면 응력이 가해져 급속한 파손이 발생합니다.
| 튜브 재질 | 1차 환경 | 내식성 | 일반적인 용도 |
|---|---|---|---|
| 원료 탄소강 | 건식, 실내 | 낮은 | 표준 창고, 제조 라인 |
| 아연 도금 강철 | 습기가 많은 야외 무대 | 중간 | 하역장, 에어컨이 없는 공간 |
| 스테인레스 스틸 | 세척, 화학 | 높은 | 식품 가공, 제약 공장 |
축은 롤러와 그 위에 있는 팔레트의 전체 무게를 지탱합니다. 육각형 축은 고하중을 위한 업계 표준으로, 원형 축과 뚜렷한 대조를 이룹니다. 육각 축은 컨베이어 프레임에 뚫린 일치하는 육각 구멍에 직접 고정됩니다. 이 기계적 잠금 장치는 축이 프레임 내부에서 회전하는 것을 방지하여 프레임 자체의 마모를 제거하고 베어링이 설계된 대로 회전을 처리하도록 합니다. 원형 축이 적절하게 고정되지 않으면 프레임 내에서 회전하여 장착 구멍을 뚫고 컨베이어 베드의 구조적 무결성을 파괴합니다.
차축 고정 방법도 유지 관리 및 안정성에 영향을 미칩니다. 스프링으로 유지되는 축을 사용하면 축 끝을 누르고 롤러를 프레임 안으로 밀어 넣어 상대적으로 빠르게 설치하고 제거할 수 있습니다. 극도로 견고한 작업의 경우 핀 고정식 또는 드릴링 및 탭핑식 액슬이 탁월한 측면 안정성을 제공합니다. 이러한 방법은 축을 프레임에 단단히 볼트로 고정하거나 고정하여 심한 진동이나 측면 하중으로 인해 롤러가 튀어나오는 것을 방지하지만 유지 관리 중에 제거하는 데 더 많은 시간이 필요합니다.
베어링은 회전 마찰을 줄여 구동 메커니즘이 다중 톤 팔레트를 효율적으로 이동할 수 있도록 합니다. ABEC 등급 정밀 베어링은 엄격한 공차로 가공되어 연속적인 무거운 하중에서도 부드러운 회전과 최소한의 열 발생을 보장합니다. 비정밀 베어링은 종종 내부 유격이 너무 커서 완전히 적재된 팔레트의 막대한 중량에 노출될 때 바인딩 및 조기 파손으로 이어집니다.
튜브 내부에 베어링을 고정하는 하우징도 마찬가지로 중요합니다. 스웨이지 또는 용접 베어링 하우징은 베어링을 강철 튜브 끝에 물리적으로 고정합니다. 이는 과도한 측면 힘으로 인해 베어링이 튜브 밖으로 밀려 롤러가 붕괴되는 상태인 베어링 이동을 방지합니다. 환경에 따라 시설에서는 차폐형 베어링과 밀봉형 베어링 중에서 선택해야 합니다. 차폐 베어링은 팔레트의 나무 부스러기와 같은 큰 잔해를 차단하지만 약간의 습기와 미세 먼지가 들어갈 수 있습니다. 밀봉형 베어링은 고무 접촉 립을 활용하여 먼지와 습기를 완전히 차단하므로 더럽거나 습하거나 세척되는 환경에 필수적입니다.
2,000파운드 팔레트를 이동하려면 구동 메커니즘에서 롤러로, 그리고 롤러에서 팔레트로 전달되는 상당한 회전 토크가 필요합니다. 체인 구동 라이브 롤러(CDLR)와 같은 시스템에서 모터는 롤러 끝에 용접된 스프로킷과 맞물리는 연속 체인을 구동합니다. 토크는 모터에서 체인으로, 스프로킷으로, 튼튼한 튜브를 통해, 마지막으로 팔레트 표면으로 이동합니다. 이러한 직접적인 기계적 연결은 미끄러짐 없이 엄청난 중량을 이동할 수 있는 무차별 추진력을 보장합니다.
강철 롤러 표면과 팔레트 바닥 사이의 마찰 계수는 중요한 변수입니다. 목재 팔레트는 일반적으로 강철 롤러에 탁월한 그립감을 제공합니다. 그러나 플라스틱 팔레트에는 표준 강철 위에서 미끄러지는 부드럽고 단단한 러너가 있는 경우가 많습니다. 이러한 경우 롤러에는 마찰을 증가시키기 위해 특수 래깅 또는 우레탄 슬리브가 필요합니다. 목표는 가속 중에 팔레트 바닥에 과도한 마모를 일으키거나 구동 모터에 과부하를 주지 않고 팔레트를 앞으로 추진할 수 있는 충분한 그립을 제공하는 것입니다.
대형 시스템은 제품을 분쇄하거나 위험한 더미를 일으키지 않고 팔레트를 자주 스테이지해야 합니다. ZPA(Zero-Pressure Accumulation) 논리는 컨베이어를 각각 하나의 팔레트를 수용할 수 있을 만큼 큰 별도의 구역으로 나눕니다. 포토아이 센서는 각 구역에 팔레트가 있는지 모니터링합니다. 영역이 점유되면 로직 컨트롤러는 업스트림 영역과 통신하여 해당 드라이브 메커니즘을 중지합니다.
팔레트가 구역 A에 들어가 포토아이 빔을 차단합니다.
로직 컨트롤러는 Zone A를 점유된 것으로 등록합니다.
두 번째 팔레트는 구역 B(구역 A의 바로 상류)에 접근합니다.
컨트롤러는 구역 B의 구동 메커니즘을 정지시켜 첫 번째 팔레트와 접촉하기 전에 두 번째 팔레트를 정지시킵니다.
구역 A가 지워지면 구역 B가 다시 활성화되어 두 번째 팔레트가 앞으로 이동합니다.
이 구역화는 구동 체인을 롤러에서 분리하는 공압 클러치를 사용하거나 특정 구역의 내부 모터를 끄는 전동 구동 롤러(MDR)를 사용하여 달성됩니다. 개별 구역을 정지함으로써 팔레트는 구역 사이의 라인 압력이 0인 상태로 축적됩니다. 이는 다중 톤 팔레트의 엄청난 전진력으로 인해 리드 팔레트가 정지할 때 뭉치거나 부서지는 것을 방지하여 제품과 컨베이어 구조를 모두 보호합니다.
시설을 통해 팔레트를 라우팅하려면 방향을 바꿔야 하는 경우가 많습니다. 직각 팝업 체인은 교차하는 롤러 라인 사이에서 시프트 팔레트를 이동합니다. 이러한 메커니즘은 정상 작동 중에 롤러 표면 아래에 위치합니다. 팔레트를 이동해야 할 경우 팝업 메커니즘 위에서 멈춥니다. 공압 또는 유압 실린더는 롤러 사이의 다중 가닥 체인을 들어올려 팔레트를 롤러 표면에서 들어올려 인접한 라인 위로 90도 회전시킵니다.
턴테이블 롤러는 팔레트 방향을 변경해야 하거나 팝업 전송이 불가능할 때 활용됩니다. 견고한 턴테이블은 중앙 피벗 베어링에 장착된 전동 롤러 컨베이어 섹션으로 구성됩니다. 팔레트가 턴테이블 위로 이동하고 정지하며 견고한 기어 모터가 전체 침대를 90도 또는 180도 회전합니다. 그런 다음 롤러가 다시 활성화되어 팔레트를 새로운 방향으로 이동시킵니다. 두 메커니즘 모두 다중 톤 하중의 동적 이동을 처리하기 위해 정밀한 정렬과 견고한 구조적 지원이 필요합니다.
CDLR은 무거운 팔레트 처리에 대한 업계 표준으로 널리 알려져 있습니다. 메커니즘은 롤투롤 체인 루프 시스템을 사용합니다. 구동 체인은 한 롤러의 스프로킷에서 다음 롤러의 스프로킷으로 고리를 이루며 전체 컨베이어 베드에 걸쳐 연속적이고 확실한 구동을 생성합니다. 스프로킷은 벽이 두꺼운 튜브에 직접 용접되므로 구동 메커니즘과 롤러 사이에 미끄러짐이 전혀 없습니다.
이러한 설계 덕분에 CDLR은 더럽거나 기름이 많거나 극한의 온도 환경에 가장 적합한 선택입니다. 무거운 하중이나 오염으로 인해 벨트가 미끄러지거나 성능이 저하되거나 끊어지는 경우 강철 체인과 용접 스프로킷이 계속해서 당겨집니다. CDLR 시스템은 막대한 중량, 잦은 시동 및 정지, 열악한 산업 조건을 처리하므로 중공업 및 목재 가공 시설의 중추 역할을 합니다.
MDR(전동식 구동 롤러)은 롤러 튜브 내부에 직접 24V 또는 48V 내부 브러시리스 DC 모터를 수용합니다. 이를 통해 외부 모터, 기어박스 및 무거운 드라이브 체인이 필요하지 않습니다. 전동 롤러는 일반적으로 폴리우레탄 O-밴드 또는 작은 체인을 통해 인접한 아이들러 롤러에 연결되어 전동 구역을 만듭니다.
MDR은 ZPA, 저소음 및 모듈식 확장성을 요구하는 정밀하고 자동화된 창고에 이상적입니다. 각 구역은 독립적으로 전력을 공급받기 때문에 MDR 시스템은 팔레트가 구역을 통해 활발하게 이동할 때만 작동하여 에너지 효율성이 매우 높습니다. 최신 48V 시스템과 견고한 기어링으로 표준 팔레트 중량을 처리할 수 있는 용량이 증가했습니다. 그러나 일반적으로 기존 CDLR 시스템이 제공하는 절대 최대 중량 용량에는 미치지 못합니다.
중력 롤러 시스템은 전적으로 무동력, 경사 구동 기계 또는 수동으로 밀어 팔레트를 운반하는 방식에 의존합니다. 이 시스템은 견고한 롤러와 정밀 베어링을 사용하여 구름 저항을 최소화하여 무거운 하중을 최소한의 힘으로 이동할 수 있도록 합니다.
짧은 집결 구역, 수동 조립 라인 또는 배출 레인에서는 비용 효율성이 매우 높지만 중력 시스템은 심각한 안전 위험을 초래합니다. 경사면을 따라 이동하는 2,000파운드 팔레트는 피치가 너무 가파르면 빠르게 폭주 위험이 됩니다. 무거운 하중을 위한 중력 시스템을 구현하려면 엄격하게 계산된 피치 각도와 기계식 속도 컨트롤러 또는 제동 롤러를 통합하여 팔레트 속도를 안전하게 제어해야 합니다.
드래그 체인 컨베이어 또는 다중 스트랜드 체인 컨베이어는 팔레트를 두 개 이상의 움직이는 강철 체인에 직접 올려 놓는 방식으로 추진합니다. 롤러 기반 추진력과 드래그 체인 시스템을 비교하는 것은 팔레트 방향과 바닥 상태로 귀결됩니다.
팔레트의 하단 보드가 이동 방향에 수직인 경우 드래그 체인이 필수입니다.
헤비 듀티 컨베이어 롤러 시스템은 축적, 분류 및 회전 작업에 있어 매우 우수합니다.
롤러는 연속적인 지지 표면을 제공하므로 이동 방향과 평행한 러너가 있는 팔레트 또는 전체 둘레 바닥이 있는 팔레트에 더 적합합니다.
중부하 시스템을 지정하려면 정적 부하 용량과 동적 충격을 구별해야 합니다. 정적 하중은 롤러 전체에 고르게 분포된 팔레트의 정지 중량입니다. 동적 충격은 지게차가 무거운 팔레트를 컨베이어 베드에 떨어뜨릴 때 발생하는 갑작스러운 충격력입니다. 정적 중량으로만 평가된 시스템은 실제 하중 조건에서 구부러진 튜브와 베어링이 부풀어 오르는 문제를 빠르게 겪습니다.
롤러당 필요한 하중 등급을 계산하기 위해 엔지니어는 최대 예상 팔레트 중량을 결정하고 이를 하중을 지지하는 롤러 수로 나눕니다. 적재 구역의 동적 충격을 고려하기 위해 안전 계수(종종 정하중의 1.5~2배)를 적용합니다. 중부하 작업 구역에서는 이러한 지게차 충격을 고장 없이 흡수하기 위해 더 두꺼운 벽과 견고한 강철 축을 갖춘 촘촘한 간격의 롤러를 활용하는 경우가 많습니다.
롤러 피치는 인접한 롤러 사이의 중심 간 거리입니다. 기본 '3의 법칙'은 롤러 피치가 특정 순간에 최소 3개의 롤러가 팔레트 설치 공간을 지지하도록 보장해야 한다는 것입니다. 롤러 두 개만 무거운 팔레트를 지탱하는 경우 개별 롤러가 흔들리거나 걸리거나 과부하가 걸립니다.
팔레트 방향에 따라 피치 요구 사항이 결정됩니다. 48인치 팔레트가 러너가 롤러와 평행한 상태로 이동하는 경우, 하중을 균등하게 지지할 수 있을 만큼 피치가 단단해야 합니다. 바닥 표면이 불규칙한 플라스틱 또는 손상된 목재 팔레트를 운반하는 것은 심각한 문제를 야기합니다. 피치가 너무 넓은 경우 바닥 보드가 누락되거나 롤러 사이에 처진 플라스틱 캐치가 발생합니다. 이러한 시나리오에서는 롤러 피치를 3인치 또는 4인치로 줄이면 지지 표면이 더 조밀해져서 용지 걸림이 방지되고 원활한 이동이 보장됩니다.
시설 환경은 자재 선택에 큰 영향을 미칩니다. 매일 화학 물질을 세척하는 육류 가공 공장에서는 표준 탄소강 롤러가 빠르게 녹슬고 있습니다. 이러한 환경에서는 밀봉된 베어링, 스테인레스 스틸 튜브 및 세척 등급 모터를 지정하는 것이 수명 및 식품 등급 규정 준수에 매우 중요합니다. 목공 작업장과 같이 먼지가 많은 환경에서는 미립자 침입을 방지하기 위해 차폐 베어링이 필요합니다.
OSHA 규정에 따라 설계 매개변수가 지정됩니다. 견고한 드라이브 메커니즘, 특히 CDLR 시스템의 노출된 체인 및 스프로킷에는 핀치 포인트 부상을 방지하기 위해 강력한 보호 장치가 필요합니다. 팝업 체인 전송 및 턴테이블에는 작업자가 기계를 움직이지 못하도록 보호하기 위한 물리적 장벽과 안전 인터록이 포함되어야 합니다. 사양 단계에서 이러한 규정 준수 요소를 통합하면 나중에 비용이 많이 드는 개조 및 안전 위반을 방지할 수 있습니다.
먼지, 파편 및 습기는 대형 시스템에서 조기 베어링 고장의 주요 원인입니다. 오염 물질이 베어링 하우징을 손상시키면 그리스의 품질이 저하되고 강철 볼과 궤도를 파괴하는 연마 입자가 유입됩니다. 결과적인 마찰로 인해 극심한 열이 발생하여 결국 베어링이 고착되고 롤러가 파손됩니다.
주요 완화 전략에는 올바른 베어링 유형(습하거나 먼지가 많은 환경을 위한 밀봉 베어링, 일반 산업용 차폐 베어링)을 미리 지정하는 것이 포함됩니다. 유지 관리 팀은 일상적인 음향 또는 진동 모니터링을 구현합니다. 고장난 베어링의 뚜렷한 갈리는 소음을 들으면 기술자는 손상된 롤러가 구동 체인이나 팔레트를 붙잡아 손상시키기 전에 손상된 롤러를 교체할 수 있습니다.
CDLR 시스템의 작동 현실에는 시간이 지남에 따라 체인 늘어남과 스프로킷 톱니 저하가 포함됩니다. 구동 체인이 수톤의 하중을 끌어당기면 금속 링크가 점차 마모되어 늘어납니다. 느슨한 체인이 스프라켓 톱니 위로 건너뛰어 팔레트가 갑자기 움직이고 스프라켓이 빠르게 마모됩니다.
이러한 위험을 완화하려면 엄격한 예방 유지 관리 일정이 필요합니다. 기술자는 정기적으로 체인 장력을 검사하고 테이크업 메커니즘을 조정하여 체인을 팽팽하게 유지합니다. 적절한 윤활도 똑같이 중요합니다. 고강도 체인 오일을 적용하면 체인 롤러와 스프라켓 톱니 사이의 마찰이 줄어들어 두 부품의 수명이 크게 연장되고 원활한 동력 전달이 보장됩니다.
컨베이어 시스템은 그 위를 이동하는 팔레트만큼만 안정적입니다. 깨진 팔레트 보드, 튀어나온 못 또는 느슨한 플라스틱 랩은 심각한 위험을 초래합니다. 부러진 바닥판이 롤러 사이에 떨어져 팔레트를 정지시키고 구동 모터에 과부하를 주는 쐐기 역할을 합니다. 매달려 있는 플라스틱 랩은 회전하는 축을 빠르게 감싸거나 포토아이 센서를 차단하여 ZPA 로직이 실패하게 만듭니다.
이러한 용지 걸림을 완화하기 위해 시설에서는 손상된 팔레트가 메인 시스템에 들어가기 전에 라인 시작 부분에 자동화된 팔레트 검사 스테이션을 구현하여 손상된 팔레트를 거부합니다. 시설이 외부 공급업체로부터 일관되지 않거나 품질이 낮은 팔레트를 받는 경우 캡티브 슬레이브 팔레트를 활용하여 고품질의 완벽하게 평평한 내부 팔레트 위에 불량 팔레트를 배치하여 견고한 롤러를 통해 원활하게 운송할 수 있습니다.
올바른 고강도 컨베이어 롤러를 소싱하는 것은 궁극적으로 위험 관리를 위한 노력입니다. 정확한 정적 및 동적 하중을 계산하고, 혹독한 환경 스트레스 요인을 고려하고, 공급업체의 원자재 표준 및 QA 프로토콜을 조사함으로써 조달 팀은 조기 실패로부터 자본 자산을 보호할 수 있습니다.
맞춤형 엔지니어링 요구 사항이 절대적인 정밀도로 충족되도록 하려면 숙련된 업계 전문가와 협력하는 것이 중요합니다. Longwei 는 고성능 컨베이어 부품과 고강도 롤러를 전문으로 하는 업계 최고의 제조업체입니다. 정밀 엔지니어링 및 고급 테스트 시설을 바탕으로 극한의 하중을 견디고 유지 관리 주기를 단축하며 전체 플랜트 효율성을 최적화하는 맞춤형 자재 처리 솔루션을 설계합니다.
새로운 시스템을 성공적으로 구현하거나 기존 라인을 업그레이드하려면 다음 실행 가능한 단계를 따르십시오.
현재 팔레트 재고를 감사하여 최대 중량, 하단 보드 상태 및 러너 방향을 결정하십시오.
모든 지게차 적재 및 하역 구역에서 동적 충격력을 측정하여 올바른 튜브 벽 두께를 지정합니다.
적절한 베어링 씰과 튜브 표면 처리를 선택하려면 시설의 환경 조건을 검사하십시오.
처리량 요구 사항에 맞는 무압력 축적 영역을 설계하려면 전문 시스템 통합업체에 문의하세요.
A: 최대 중량 용량은 튜브 두께, 직경 및 베어링 유형에 따라 다릅니다. 표준 고강도 롤러는 롤러당 1,000~3,000파운드를 처리합니다. 올바른 간격으로 배치되면 견고한 컨베이어 베드가 5,000파운드를 초과하는 팔레트를 쉽게 지탱할 수 있습니다.
A: CDLR은 무차별 운송을 위해 외부 모터와 용접 스프로킷 사이의 연속 체인 루프를 사용합니다. MDR은 롤러 튜브 내부에 내장된 내부 24V 또는 48V 모터를 사용하여 보다 조용한 작동과 효율적인 제로 압력 축적 영역을 제공합니다.
A: 팔레트 바닥 보드가 이동 방향에 수직인 경우 드래그 체인 컨베이어를 선택하십시오. 롤러는 이동 방향에 평행한 러너가 있거나 전체 둘레 바닥이 있는 팔레트에 더 적합합니다.
A: 직각 이송은 공압 또는 유압 실린더를 사용하여 롤러 사이에 다중 가닥 체인을 올립니다. 이 체인은 팔레트를 롤러에서 들어 올려 교차하는 컨베이어 라인 위로 90도 이동시킵니다.
A: '3의 법칙'을 따르십시오. 안정성을 보장하고 용지 걸림을 방지하려면 최소 3개의 롤러가 항상 팔레트 바닥과 접촉할 수 있도록 중심 간 롤러 피치가 충분히 단단해야 합니다.
