FD
RONWIN

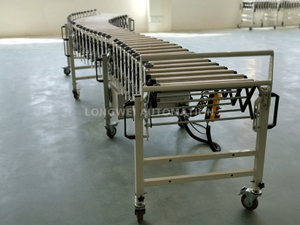

FD 시리즈 전동 유연한 확장 가능한 롤러 컨베이어
확장 가능한 유연한 롤러 컨베이어는 자유롭게 확장하고 압축 할 수있는 전동 롤러 컨베이어입니다. 정의 된 길이 범위 내에서. 높이가 조정 가능하면서도 운송 표면을 확장, 각도 또는 구부릴 수 있습니다.
그들은 일반적으로 창고와 스톡 야드에서 로딩 및 하역에 사용됩니다. 포장 라인, 대중 교통 컨베이어 라인 및 물리적 분포를 수신 및 배송하는 것 외에도 처리 할 수 있습니다. 평평한 바닥 상자는 특히 운송에 적합합니다. 따라서 두 인터페이스 사이의 항목을 빠르고 안전하게 처리하여 노동 요구 사항을 줄일 수 있습니다.
유연한 확장 가능한 롤러 컨베이어 대 고정 롤러 컨베이어
Flexible Expandable 롤러 컨베이어는 고정 롤러 컨베이어보다 몇 가지 장점을 제공하므로 동적 및 적응 형 재료 처리 환경에 이상적입니다. 주요 이점은 다음과 같습니다.
1. 조정 가능한 길이
- 확장 가능한 설계 : 다양한 작업 공간 레이아웃이나 전송 거리에 맞게 확장 또는 철회 할 수 있습니다.
- 공간 효율 : 길이가 짧아서 사용하지 않을 때는 공간을 절약합니다.
2. 이식성 및 이동성
- 바퀴 달린베이스 : 종종 재배치를 쉽게하기 위해 캐스터가 장착되어 있습니다.
- 임시 설정 : 트럭 적재/언로드 트럭, 임시 생산 라인 또는 계절 워크 플로에 이상적입니다.
3. 응용 프로그램의 다양성

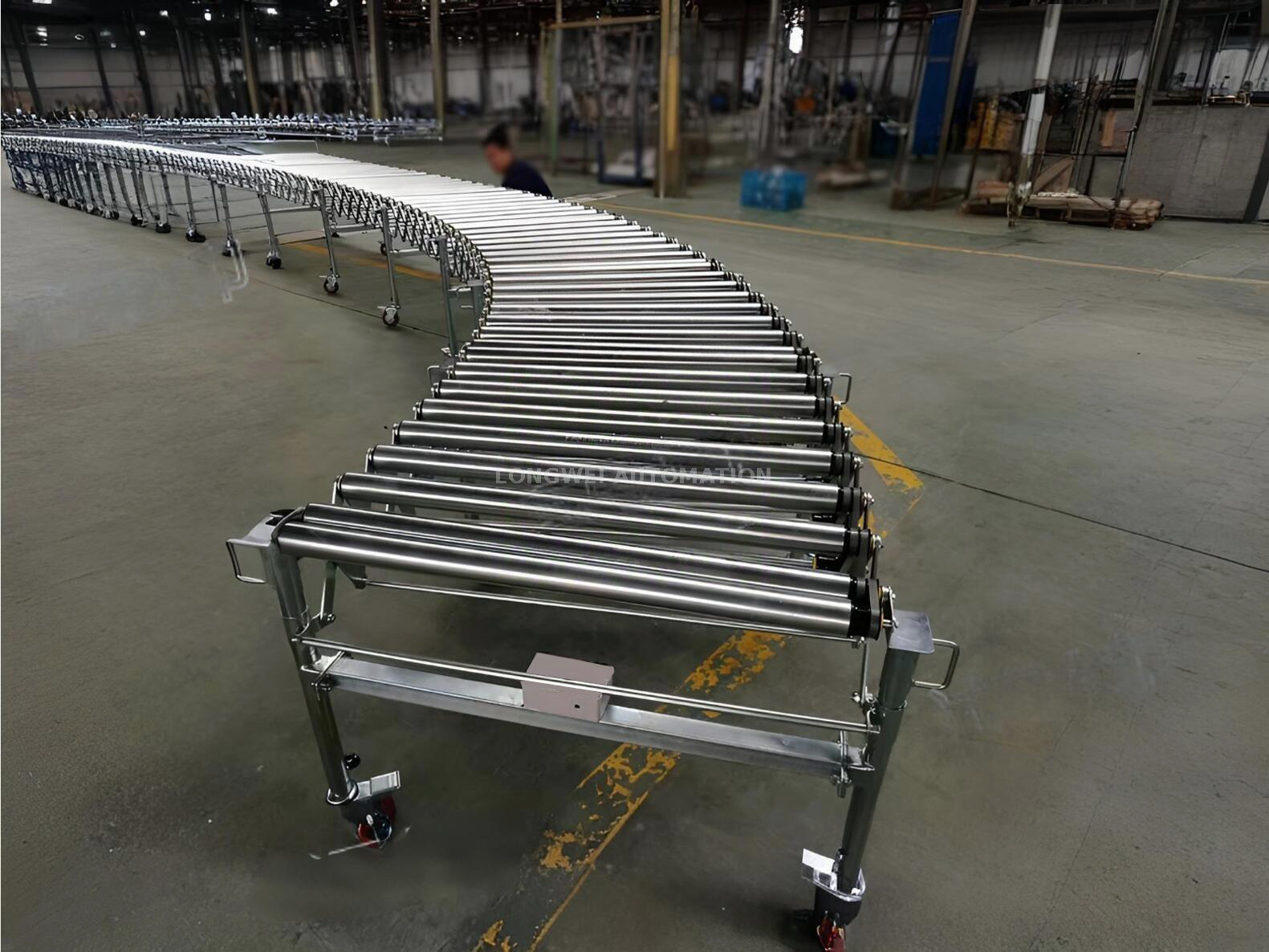

- 다 방향 사용 : 장애물 주위의 경로로 구부러 지거나 조정할 수 있습니다.
- 다양한 하중을 처리합니다 : 상자, 상자 및 광대에서 중간 산업 제품에 적합합니다.
4. 수동 처리 감소
- 노동 최소화 : 근로자는 수동으로 상품을 이동하는 대신 컨베이어 위치를 조정할 수 있습니다.
- 인체 공학적 이점 : 거리에서 물품을 들어 올리거나 운반하여 변형을 줄입니다.
5. 가변 요구에 대한 비용 효율적입니다
- 영구 설치 없음 : 고정 시스템에 비해 인프라 비용이 낮아집니다.
- 확장 가능 : 워크 플로우 요구가 변경되면 재구성 할 수 있습니다.
6. 빠른 설정 및 재구성
- 무거운 설치 없음 : 고정 컨베이어와 달리 볼팅이나 구조적 변화가 필요하지 않습니다.
-비행 비행 조정 : 다른 생산 또는 배송 레이아웃에 쉽게 적응할 수 있습니다.
| 특징 | 유연한 확장 가능한 컨베이어 | 고정 롤러 컨베이어 |
|---|---|---|
| 길이 조정 가능성 | 예 (확장 가능/접을 수 있음) | 아니요 (고정 길이) |
| 유동성 | 바퀴로 휴대용 | 변화 없는 |
| 설치 | 플러그 앤 플레이, 설정이 필요하지 않습니다 | 영구 장착이 필요합니다 |
| 공간 효율 | 높은 (조절 가능한 발자국) | 낮은 (고정 공간 사용) |
| 가장 좋습니다 | 역동적이고 임시 워크 플로우 | 대량 고정 레이아웃 |
유연한 확장 가능한 컨베이어를위한 이상적인 사용 사례*
∎ 창고 적재/언 로딩 - 트럭 침대 길이에 조정됩니다.
전자 상거래 및 유통 센터-변동하는 주문 볼륨을 처리합니다.
production 생산 라인 유연성 - 다양한 어셈블리 단계를 위해 쉽게 재배치됩니다.
✔ 소매 및 소포 서비스 - 계절 수요를위한 빠른 설정.
롤러
일반적으로 선택할 수있는 세 가지 유형의 표준 롤러가 있습니다.
폴리 -V 풀리 구동 롤러
이빨 풀리 구동 롤러

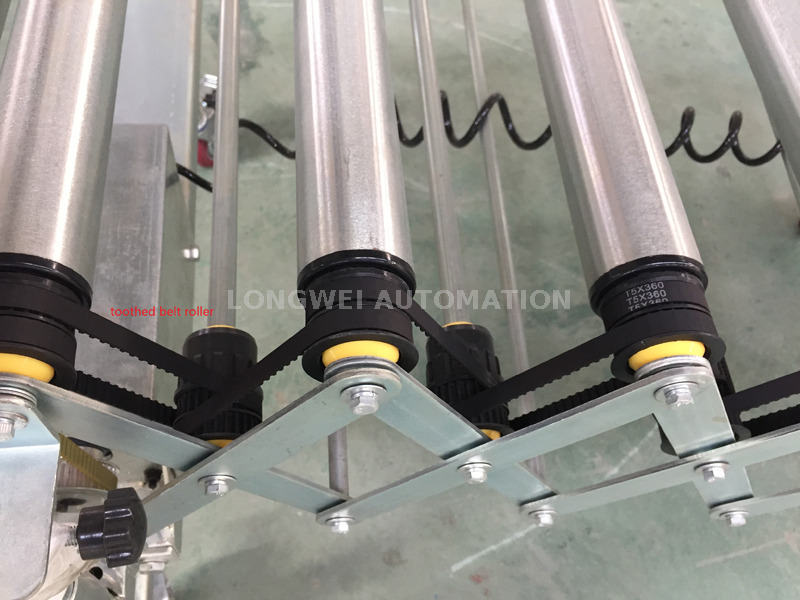

그루브 벨트 구동 롤러
동기 벨트 구동 롤러는 폴리 -V 벨트 구동 롤러 및 O- 벨트 (둥근 벨트) 롤러와 비교하여 몇 가지 독특한 기능과 장점을 제공합니다. 아래는 자세한 비교입니다.
동기 벨트 구동 롤러의 특징
1. 양의 구동 메커니즘
- 일치하는 풀리와 맞물린 이빨 벨트 (타이밍 벨트)를 사용하여 슬립을 제거하고 정확한 속도 동기화를 보장합니다.
-폴리 -V 벨트 (마찰에 의존하는) 및 O- 벨트 (하중에서 미끄러질 수 있음)와 달리 동기 벨트는 일관된 속도 비율을 유지합니다.
2. 고효율 및 전력 전송
미끄러짐으로 인한 최소 에너지 손실 (효율 ~ 98%), ** 폴리 -V 벨트 ** 마찰로 인해 약간의 효율 (~ 95%)이 손실되며 ** O- 벨트 **는 덜 효율적이며 (~ 90-93%) 스트레칭이 발생했습니다.
3. 정밀성 및 반복성
폴리 -V 및 O- 벨트는 잠재적 크리프/슬립으로 인해 정확한 위치 (예 : 컨베이어 인덱싱, 로봇 공학)가 필요한 응용 프로그램에 이상적입니다.
4. 낮은 유지 보수 및 긴 수명
장력 조정이 자주 필요하지 않습니다 (O- 벨트와 달리 스트레칭하고 보류가 필요합니다).
저항은 폴리 -V 벨트보다 더 잘 마모되어 시간이 지남에 따라 그루브를 개발할 수 있습니다.
5. 소형 및 고 부하 용량
O- 벨트 및 폴리 -V 벨트 (동등한 전력을 위해 더 큰 풀리가 필요 함)에 비해 작은 공간에서 더 높은 토크를 전달할 수 있습니다.
6. 조용하고 부드러운 작동
폴리 -V 벨트 (여러 갈비뼈로 인해 노이즈를 생성 할 수 있음)보다 진동이 적고 O- 벨트보다 안정적입니다 (고속으로 채찍질 수 있음).
폴리 -V 벨트 및 O- 벨트 구동 롤러에 비해 장점
| 특징 | 동기 벨트 | 폴리 -V 벨트 | O- 벨트 (둥근 벨트) |
|---|---|---|---|
| 슬립 저항 | ✅ 미끄러짐 없음 (포지티브 드라이브) | ❌ 과부하 아래에서 미끄러지기 쉽습니다 | ❌ 높은 슬립 경향 |
| 정도 | ✅ 높음 (정확한 포지셔닝) | ❌ 보통 (일부 크리프) | ❌ 낮음 (스트레칭/슬립) |
| 능률 | ✅ ~ 98% | ~ 95% | ~ 90-93% |
| 유지 | ✅ 낮음 (보복 없음) | ⚠ 보통 (갈비뼈 착용) | ❌ 높음 (빈번한 보복) |
| 로드 용량 | ✅ 높은 토크 기능 | ⚠ 좋지만 마찰에 의해 제한됩니다 | ❌ 낮음 (조명 하중에 적합) |
| 내구성 | ✅ 긴 수명 (스트레치 없음) | ⚠ 시간이 지남에 따라 갈비뼈가 착용됩니다 | ❌ 착용/스트레칭 경향이 있습니다 |
| 소음/진동 | ✅ 소음이 적고 매끄 럽습니다 | ⚠ 고속으로 시끄 럽습니다 | ∎ 가능한 소음을 휘젓습니다 |
속도
각 장치는 마이크로 모터로 구동되며 두 개의 속도 구성으로 제공됩니다.

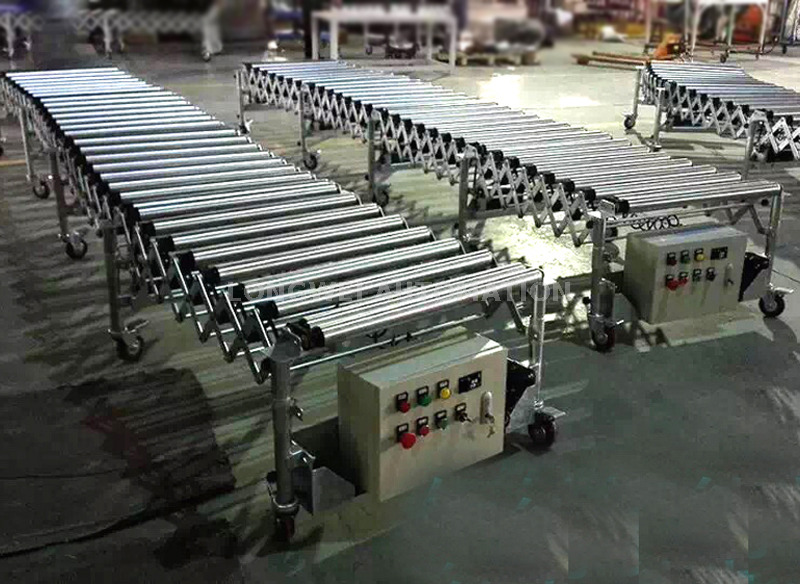

- 고정 속도 : 25m/분의 일정한 선형 속도에서 작동합니다. 전기 제어 캐비닛이 포함되어 있지 않습니다.

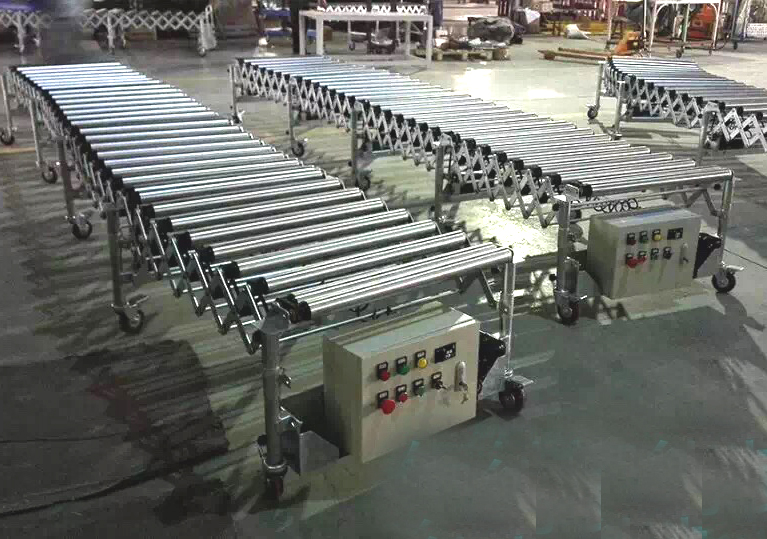

- 조정 가능한 속도 : 전기 제어 캐비닛으로 완성 된 10-35m/min 범위 내에서 가변 속도 제어를 제공합니다.
작동 편의성을 위해 컨베이어 끝에 시작 스위치 및 비상 정지 (E-STOP) 스위치가 설치됩니다.
의 사양 FD Flexible Expandable 전동 롤러 컨베이어 (DIA.50, 속도 조절 가능)
| 모델 번호 | 단위 | 길이 | 너비 | 키 | 부하/단위 | 롤러/장치 | 다리 수량 | 무게 |
|---|---|---|---|---|---|---|---|---|
| FD-50-450 × 1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| FD-50-450 × 2 | 2 | 900-2500 | 3 | 110 | ||||
| FD-50-450 × 3 | 3 | 1350-3750 | 4 | 150 | ||||
| FD-50-450 × 4 | 4 | 1800-5000 | 5 | 190 | ||||
| FD-50-450 × 5 | 5 | 2250-6250 | 6 | 230 | ||||
| FD-50-450 × 6 | 6 | 2700-7500 | 7 | 270 | ||||
| FD-50-500 × 1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| FD-50-500 × 2 | 2 | 900-2500 | 3 | 115 | ||||
| FD-50-500 × 3 | 3 | 1350-3750 | 4 | 157 | ||||
| FD-50-500 × 4 | 4 | 1800-5000 | 5 | 199 | ||||
| FD-50-500 × 5 | 5 | 2250-6250 | 6 | 241 | ||||
| FD-50-500 × 6 | 6 | 2700-7500 | 7 | 283 | ||||
| FD-50-600 × 1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| FD-50-600 × 2 | 2 | 900-2500 | 3 | 122 | ||||
| FD-50-600 × 3 | 3 | 1350-3750 | 4 | 166 | ||||
| FD-50-600 × 4 | 4 | 1800-5000 | 5 | 210 | ||||
| FD-50-600 × 5 | 5 | 2250-6250 | 6 | 255 | ||||
| FD-50-600 × 6 | 6 | 2700-7500 | 7 | 298 | ||||
모델 번호 FD-50-500 × 4 예
FD 시리즈
50- 롤러 직경
500 전송 표면 너비
× 4-4 장치
로드 용량
유연한 확장 가능한 롤러 컨베이어는 광범위한 상자 모양의 상품을 처리하도록 설계되었습니다. 완전히 확장되면 충격 하중이 적용되지 않는다고 가정 할 때 단위 당 최대 부하 용량 (지지 레그간에 측정)이 100kg을 초과해서는 안됩니다.
캐스터

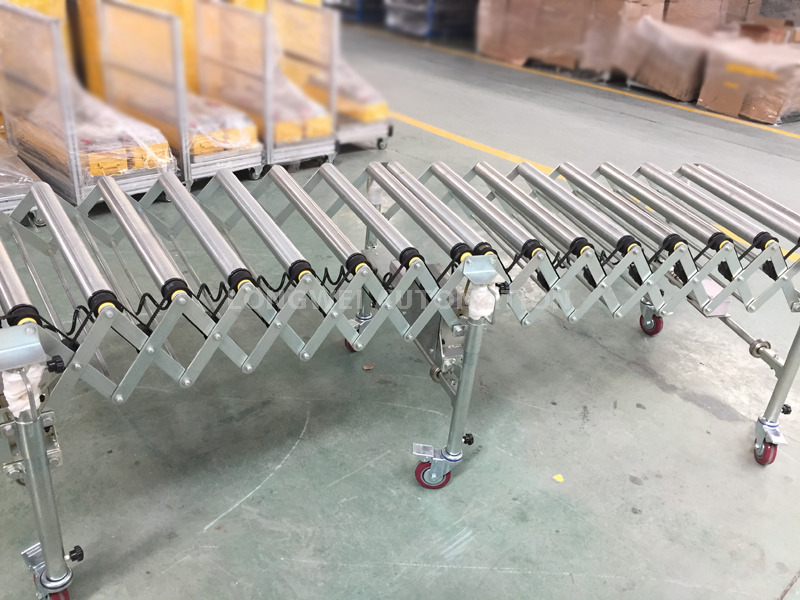

브레이크가 장착 된 대형 회전 캐스트는 패키지 처리 중에 안정적인 포지셔닝에 사용됩니다.
조인트 후크
더 긴 운송 거리의 경우, 조인트 후크를 사용하여 여러 유연한 확장 가능한 컨베이어 엔드 투 엔드를 연결할 수 있습니다.

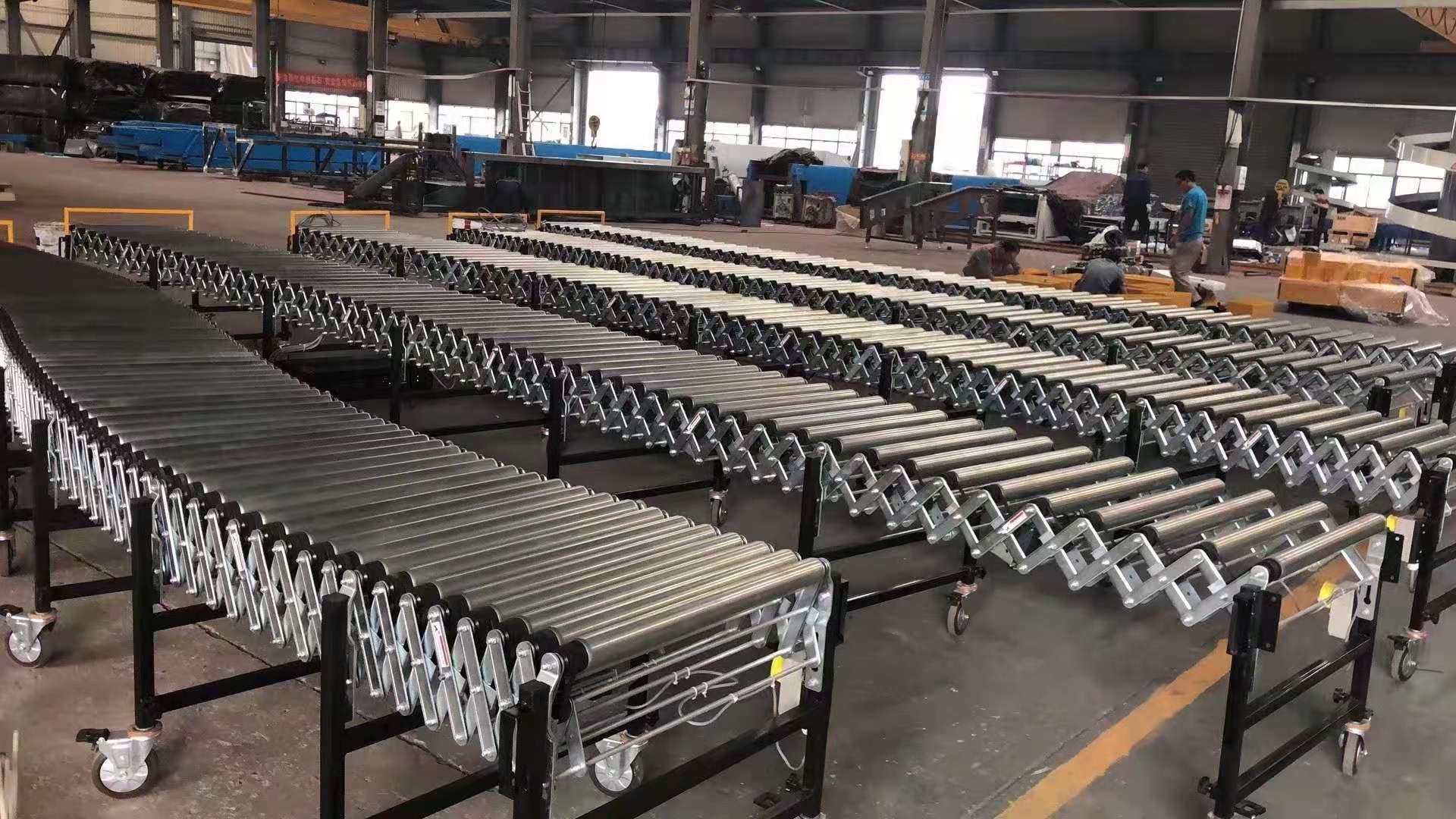

제품 사진
