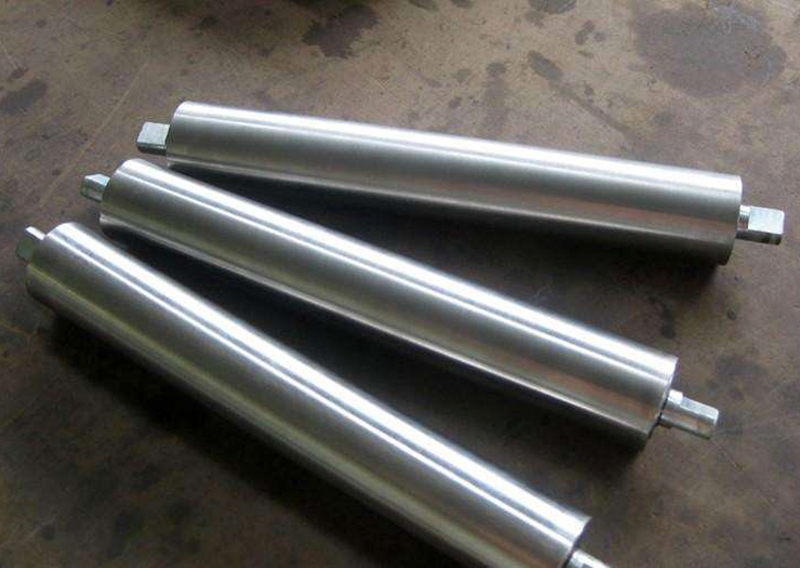

한국어 한국어BCP-R
RONWIN
HS Code: 8431390000
역할 포지셔닝: 그것은 "리더"가 아니라 시스템의 "추종자"입니다.
기능적 핵심: 주요 기능에는 컨베이어 벨트와 자재의 무게를 지탱하고, 컨베이어 벨트의 이동 방향을 변경하고, 구동 롤러에서 컨베이어 벨트가 감기는 각도를 늘리는 것이 포함됩니다. 드라이브 롤러와의 근본적인 차이점은 다음과 같습니다.
드라이브 롤러(액티브 롤러): 모터와 감속기에 연결되어 마찰을 통해 컨베이어 벨트를 "당기"거나 "밀어" 주는 동력원입니다.
구동 롤러(아이들러 롤러): 동력이 없으며 수동적으로 회전합니다.

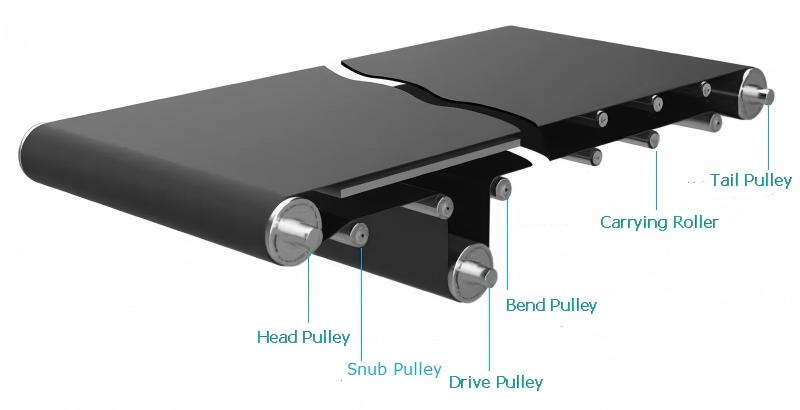

컨베이어 시스템에서의 위치와 기능에 따라 아이들러 롤러는 다음과 같은 주요 범주로 분류될 수 있습니다.
위치: 로딩 구역과 중간 구역에 위치한 컨베이어의 상부 스트랜드에 설치됩니다.
기능: 자재와 컨베이어 벨트의 무게를 직접 지지하여 벨트의 원활한 작동을 보장합니다.
일반적인 유형:
트러핑 아이들러: 일반적으로 적재 용량을 늘리고 재료 유출을 방지하기 위해 홈통 모양으로 배열된 3개 또는 5개의 롤러로 구성됩니다.
플랫 아이들러(Flat Idler): 포장된 물품을 운반하거나 하중이 더 가벼운 구역에서 사용되는 단일 직선 롤러입니다.
임팩트 아이들러: 로딩 지점에 설치되는 이 롤러의 표면에는 재료 충격을 흡수하고 컨베이어 벨트를 보호하는 고무 링이 있습니다.
위치: 벨트가 하역된 후 구동 롤러로 복귀하는 경로를 따라 컨베이어 하단 스트랜드에 설치됩니다.
기능: 빈 리턴 벨트를 지지하십시오.
일반적인 유형: 일반적으로 플랫 아이들러. 때때로 V자형 또는 역V자형 아이들러는 벨트 훈련을 돕고 정렬 불량을 방지하는 데 사용됩니다.
위치: 머리, 꼬리, 장력 조절 장치 또는 벨트 방향 변경이 필요한 모든 위치에 설치됩니다.
기능: 컨베이어 벨트를 180°, 90° 또는 다른 각도로 회전할 수 있습니다.
특성: 일반적으로 크기가 더 크며 여러 개의 작은 롤러 세트가 아닌 완전한 드럼으로 구성됩니다. 테일 풀리는 벤드 아이들러 롤러의 가장 일반적인 유형으로, 벨트를 복귀 상태에서 운반 상태로 전환합니다.
위치: 일반적으로 드라이브 롤러 근처에 설치되어 컨베이어 벨트의 운반면을 누르게 됩니다.
기능: 컨베이어 벨트와 구동 롤러 사이의 감는 각도와 마찰력을 높여 미끄러짐을 방지하고 효과적인 동력 전달을 보장합니다.
일반적인 아이들러 롤러는 일반적으로 다음 구성 요소로 구성됩니다.
롤러 본체: 롤러의 주요 부분입니다. 일반적인 자료는 다음과 같습니다:
강관: 가장 일반적으로 사용되는 재료로 가격이 저렴하고 강도가 좋습니다.
PVC/플라스틱: 부식 방지 및 경량으로 식품 및 화학 분야와 같이 위생 또는 부식 방지 요구 사항이 있는 산업에서 자주 사용됩니다.
스테인레스 스틸: 높은 내식성을 제공하고 엄격한 위생 기준을 충족하므로 식품 및 의약품과 같은 산업에 적합합니다.
샤프트: 일반적으로 탄소강으로 제작되는 이 부품은 롤러 본체의 중심을 통과하며 핵심 하중 지지 부품 역할을 합니다.
베어링: 롤러의 부드럽고 유연한 회전을 보장하기 위해 샤프트의 양쪽 끝에 설치됩니다. 일반적인 유형에는 깊은 홈 볼 베어링과 니들 롤러 베어링이 포함됩니다. 먼지와 습기의 유입을 방지하려면 밀봉 성능이 중요합니다.
물개: 윤활유 누출 및 오염물질 유입을 방지하여 베어링을 보호하고 롤러의 수명을 대폭 연장합니다.
엔드 캡/서클립: 베어링과 샤프트의 위치를 고정합니다.
아이들러 롤러는 수동 구성 요소이지만 그 상태는 전체 컨베이어 시스템의 작동에 직접적인 영향을 미칩니다.
1. 작동 저항의 주요 원인: 컨베이어 작동 저항의 약 60%-70%는 아이들러 롤의 회전 저항에서 비롯됩니다. 따라서 고품질의 원활하게 회전하는 아이들러 롤은 에너지 소비를 크게 줄일 수 있습니다.
2. 컨베이어 벨트 수명.
압수되거나 "죽은" 롤: 이는 컨베이어 벨트와 심각한 마찰을 일으키고 벨트 커버 고무를 빠르게 마모시키며 심지어 화재 위험을 초래할 수도 있습니다.
정렬 불량/추적 문제: 이는 컨베이어 벨트의 가장자리 마모 및 찢어짐으로 이어질 수 있습니다.
3. 자재 운반의 안정성: 아이들러 롤 운반의 간격과 유연성은 자재의 원활한 운반에 직접적인 영향을 미치고, 유출과 진동을 방지합니다.
4. 소음원: 손상된 베어링이나 윤활이 부족한 아이들러 롤은 상당한 소음을 발생시킬 수 있습니다.
로드: 재료의 무게와 밀도를 기준으로 롤러 직경, 샤프트 직경 및 베어링 유형을 선택하십시오.

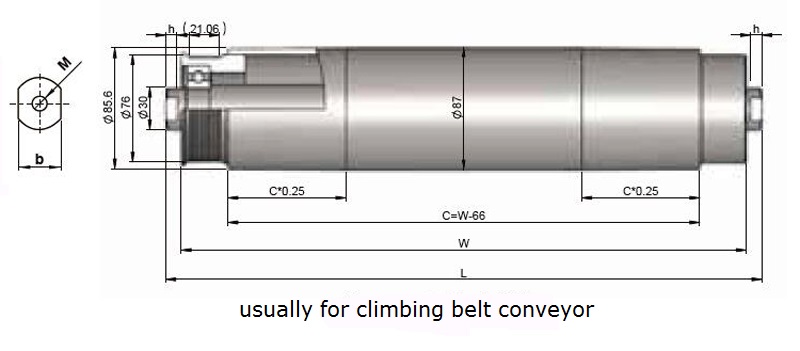

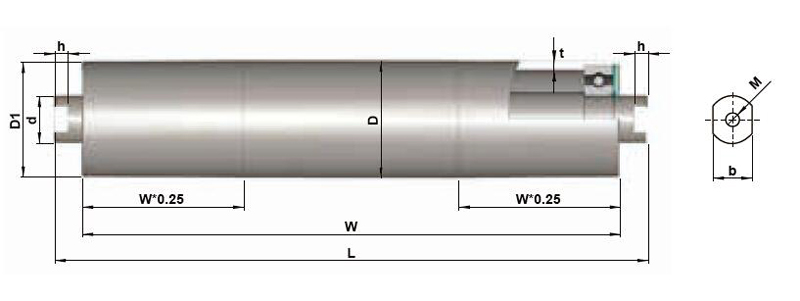

표준 | 크기 범위 | 참고 | ||||
| 튜브 직경 (디) | 튜브 벽 (티) | 샤프트 직경 (d1) | 베어링 모델번호 | 드럼 (D1) | W | |
| Φ51 | 3.0 | Φ20 | 6204 | / | 450~1300 | |
| Φ59 | 6.0 | Φ25 | 6205 | Φ58 | 70~1300 | |
| Φ69 | 4.5 | Φ30 | 6206 | Φ68 | 70~1300 | |
| Φ75 | 4.5 | Φ25/Φ30 | 6205/6208 | Φ74 | 70~1300 | |
| Φ79 | 4.5 | Φ25/Φ30 | 6205/6206 | Φ77.6 | 70~1300 | |
| Φ87 | 6.0 | Φ25/Φ35 | 6205/6307 | Φ85.6 | 70~1300 | |
| Φ100 | 6.0 | Φ30/Φ40 | 6306/6308 | Φ98 | 70~1800 | |
| Φ112 | 6.0 | Φ30/Φ35 | 6306/6307 | Φ110 | 70~1800 | |
| Φ119 | 6.0 | Φ30/Φ40 | 6306/6408 | Φ117 | 70~1800 | |
| Φ87 | 4.5 | Φ30 | 6206 | Φ85.6 | 70~1300 | 강철 폴리비 풀리 |
환경: 습기, 고온, 부식 또는 식품 등급 요구 사항과 같은 조건에 따라 재료 및 밀봉 유형이 결정됩니다.
컨베이어 벨트 속도: 고속 환경에서는 더 나은 동적 균형과 고품질 베어링이 필요합니다.
설치 방법: 롤러가 운반, 반환 또는 방향 전환 목적으로 사용되는지 명확히 하십시오.
정기 검사: 이상한 소리를 듣고 롤러가 회전하지 않는지 확인하십시오.
적시 교체: 손상되거나, 고착되거나, 유연하지 않은 구동 롤러를 감지하는 즉시 교체하십시오.
청결 유지: 롤러 양쪽 끝에 재료가 쌓이는 것을 방지하여 원활한 회전을 보장합니다.
Longwei Automation은 고강도 용접 및 정밀 가공 기술 외에도 표준화되고 일련화된 고강도, 고품질 벨트 컨베이어 풀리를 제공하기 위해 최선을 다하고 있습니다. 우리는 아이들러, 헤드 및 테일, 피동, 벤드, 스너브 및 테이크업 풀리 솔루션 운반을 위한 원스톱 상점을 제공할 수 있습니다.
