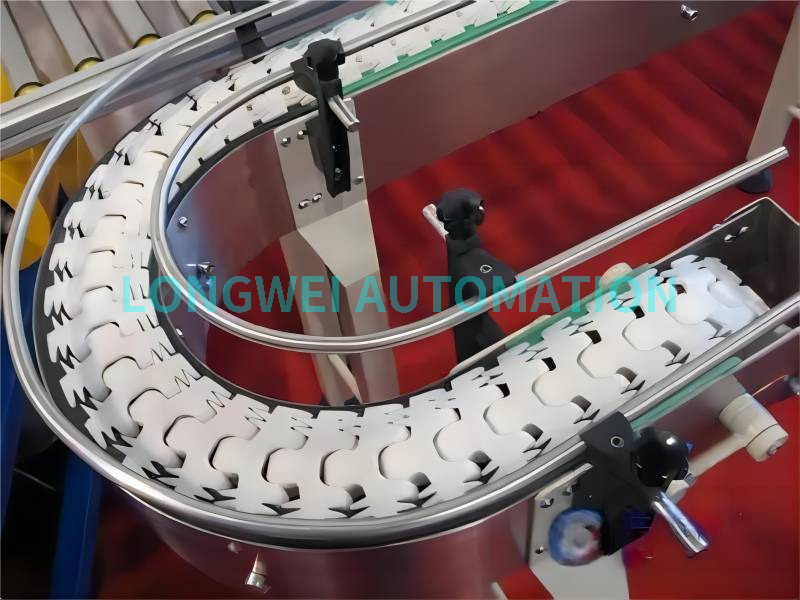

공식적으로 모듈식 상단 플레이트 체인 컨베이어로 알려진 MatTop 체인 컨베이어는 연동 엔지니어링 플라스틱 체인 모듈을 활용하는 연속 운반 시스템입니다. 이 모듈의 상단 표면은 강화된 갈비뼈 같은 구조를 특징으로 하며 건축학적 "용 뼈"와 유사하므로 일반적인 이름입니다. 이 디자인은 스프로킷에 의해 연속 루프로 구동되는 매우 안정적이고 마찰 계수가 높은 운반 플랫폼을 만듭니다. 이는 본질적으로 모듈식 플라스틱 컨베이어 벨트와 체인 구동 원리의 완벽한 융합이며, 특히 현대 자동화 생산 라인에서 직접 제품 처리에 최적화되어 있습니다.
탁월한 운반 성능
제품 친화적: 평평하고 약간 탄력 있는 플라스틱 표면은 부드러운 취급을 보장하여 병, 캔, 상자와 같은 제품의 긁힘과 손상을 크게 줄이면서 소음이 적습니다.
안정적인 작동: 옵션 측면 가이드와 결합된 모듈의 긴밀한 맞물림은 정확한 제품 위치 지정을 보장하고 고속에서도 롤링, 기울어짐 또는 걸림을 방지합니다.

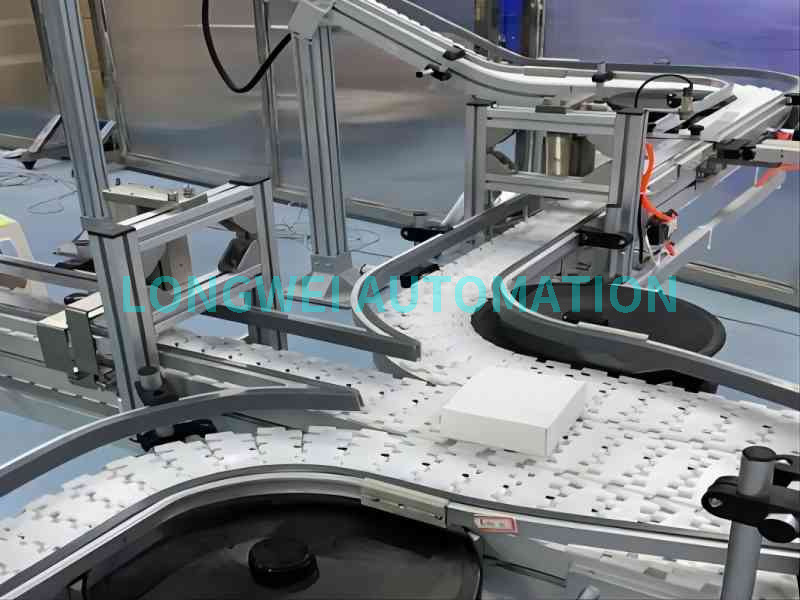

프로세스 유연성: 동적 축적(라인 압력 축적), 전환, 병합 및 회전을 이상적으로 지원합니다. 복잡한 추가 메커니즘 없이 바로 어큐뮬레이션 컨베이어로 기능할 수 있습니다.
우수한 위생성과 청결성
개방형 구조: 모듈은 액체 배수(세척 후/멸균), 공기 흐름(냉각/건조용) 및 잔해물 통과를 용이하게 하기 위해 그리드 또는 큰 구멍으로 설계될 수 있습니다.
위생적인 막다른 골목 없음: 매끄럽고 이음새가 없는 표면은 고압의 뜨거운 물, 증기 및 화학 세척제를 견디며 빠르게 건조됩니다. 식품 및 제약 산업에 대한 엄격한 위생 표준(예: FDA, EHEDG)을 충족합니다.
안전한 재료: 폴리프로필렌(PP) 및 폴리에틸렌(PE)과 같은 식품 접촉 규정을 준수하는 재료를 주로 사용하며 정전기 방지 및 항균 특성도 옵션으로 제공됩니다.
높은 내구성과 비용 효율성
뛰어난 내식성: 전체 플라스틱 구조는 물, 산, 알칼리 및 세제에 대한 저항력이 있어 특히 습하고 자주 청소되는 환경에서 금속 벨트를 훨씬 능가하는 서비스 수명을 제공합니다.
매우 낮은 유지 관리 비용: 모듈식 설계를 통해 전체 벨트를 분해하지 않고도 손상된 모듈을 개별적으로 교체할 수 있으므로 가동 중지 시간과 유지 관리 비용이 대폭 절감됩니다. 일반적으로 무급유로 작동하므로 그리스로 인한 제품 오염 위험이 없습니다.

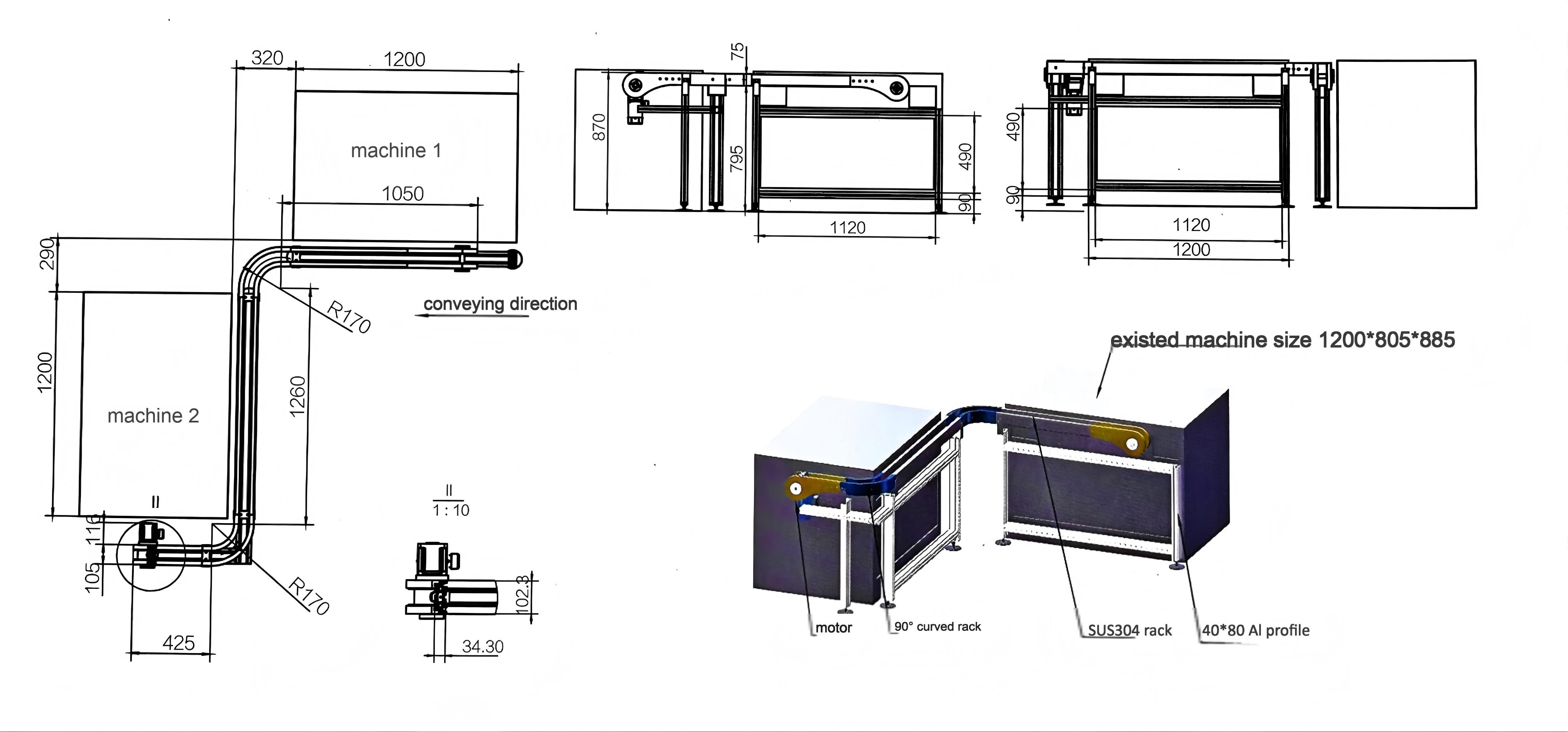

설계 유연성: 생산 라인 레이아웃에 따라 너비, 길이 및 회전 반경을 맞춤 설정할 수 있어 설치가 용이합니다.
| 사양 카테고리 | 특정 매개변수 및 옵션 |
|---|---|

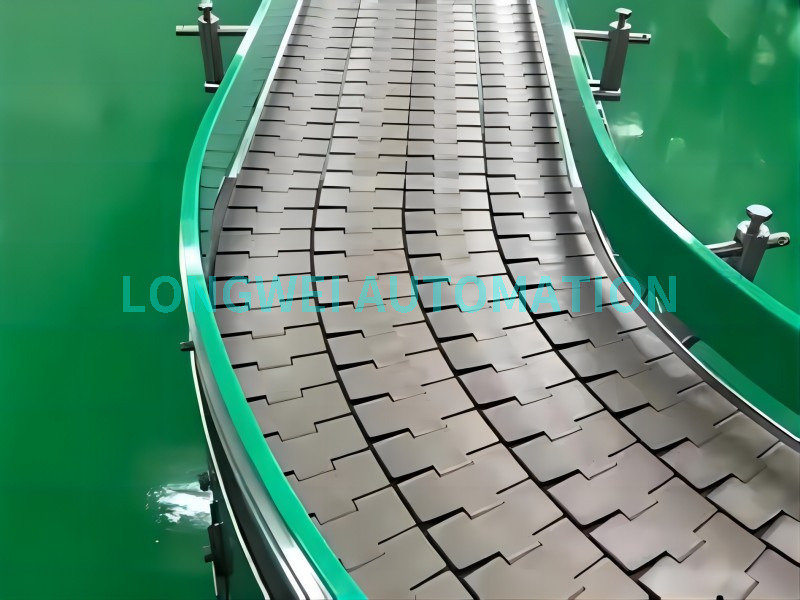

| 1. 체인 모듈 | 재질: 폴리프로필렌(PP, 범용), 폴리에틸렌(PE, 내충격성), 폴리옥시메틸렌/아세탈(POM, 고마모 및 저마찰), 나일론(PA, 고인성). 표면 패턴: 평면, 미끄럼 방지 다이아몬드 패턴, 그리드 유형(다양한 구멍), 골이 있는/볼록한 패턴. 표준 색상: 흰색(식품 등급), 파란색, 녹색, 검정색. 단일 모듈 크기: 피치(예: 25.4mm, 37.15mm, 38.1mm, 50.8mm, 76.2mm); 너비(예: 38mm ~ 200mm+). |
| 2. 사슬 구조 | 단일 몰드 힌지형: 가볍고, 조용하고, 무급유이며, 중간에서 가벼운 하중에 적합합니다. 모듈러 롤러 유형(부싱/롤러 포함): 별도의 모듈, 핀, 부싱 및 롤러로 조립됩니다. 높은 강도, 내마모성, 낮은 마찰력을 제공하여 중부하 작업, 장거리 운반에 적합합니다. |
| 3. 시스템 성능 | 총 벨트 폭: 여러 스트랜드를 결합하여 달성되며 200mm에서 3000mm 이상까지 맞춤 설정할 수 있습니다. 운반 속도: 일반적인 범위는 0.5 - 50미터/분입니다. 최소 회전 반경: 데이터시트에 명시된 피치에 따라 결정됩니다(예: 내부 반경 R=300mm). 작동 온도: 일반적으로 -10°C ~ +90°C(재료에 따라 다름) 인장 강도: 체인 시리즈에 따라 다르며 단일 가닥 절단 강도는 수천에서 수만 뉴턴(N)에 이릅니다. 선택을 위해서는 부하에 따른 계산이 필요합니다. |
| 4. 주요 액세서리 | 측면 가이드: 스테인리스 스틸 또는 플라스틱(예: UHMW), 높이 조절 가능(25-150mm). 정지 장치/분할 스트립: 가로(제품 분할/정지용) 또는 세로(안내용). 청소 시스템: 폴리우레탄 스크레이퍼 또는 나일론 브러시 롤. 구동 스프로킷: 6톱니, 8톱니, 10톱니, 강철 또는 스테인리스강으로 제작됩니다. |
식음료: 생수, 주스, 맥주, 캔, 유제품 및 제과류의 충전, 포장, 살균 및 냉각 라인.
소비재: 샴푸, 화장품 병, 병의 충진, 캡핑, 라벨링 및 상자 포장 라인.
포장 및 물류: 상자 및 토트의 운반, 분류 및 팔레타이징.
제약: 블리스터 팩, 바이알, 약 상자용 포장 및 운반 라인.
MatTop 체인 컨베이어는 현대 경공업 자동화 생산의 초석 장치입니다. 모듈형 플라스틱 체인 모듈을 중심으로 제품 보호, 위생, 레이아웃 유연성 및 효율적인 유지 관리와 같은 주요 요구 사항을 완벽하게 해결합니다. 다양한 재료, 표면 패턴, 체인 구조 및 액세서리를 선택함으로써 특정 프로세스 흐름에 완벽하게 맞는 매우 안정적인 운반 시스템을 구축할 수 있습니다. 생산 라인 효율성, 신뢰성 및 위생 표준을 향상시키기 위한 이상적인 선택입니다. 선택에는 정확한 구성을 위해 특정 공급업체 사양 매뉴얼을 참조하여 운반되는 제품 특성, 프로세스 환경 및 레이아웃 요구 사항을 포괄적으로 고려해야 합니다.
