스틸 롤러 베어링 어셈블리
이 유형의 스틸 베어링 어셈블리는 직경이 60mm, 76mm 및 89mm 인 스틸 롤러에 적합합니다. 베어링 어셈블리 스탬프 베어링 하우징, 엔드 캡 및 정밀 볼 베어링이 완성되었습니다.
롤러 튜브 벽 두께와 일치하는 샤프트는 아래의 사양 차트입니다.
| 직경 (MM) 튜브 | 튜브 벽 두께 (mm) | 샤프트 직경 (mm) | 재료 |
| φ60 | 1.2/1.5/2.0/3.0 | φ12/φ15/φ20 | 탄소강, 스테인레스 스틸 |
| φ76 | 2.0/2.5/3.0/3.5 | φ12/φ15/φ20 | 탄소강, 스테인레스 스틸 |
| φ89 | 2.5/3.0/3.5/4.0 | φ15/φ20/φ25 | 탄소강, 스테인레스 스틸 |

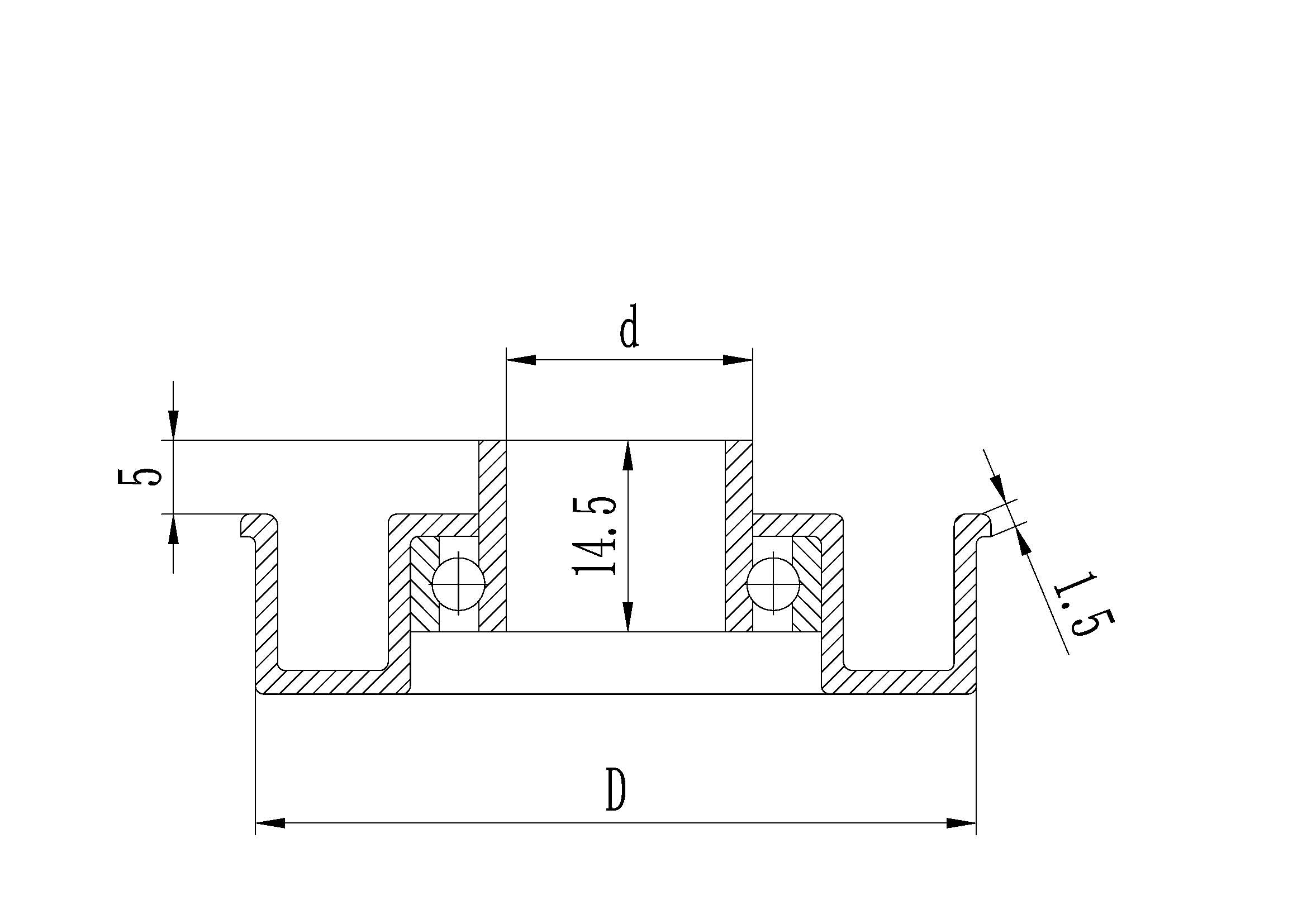

2D 도면

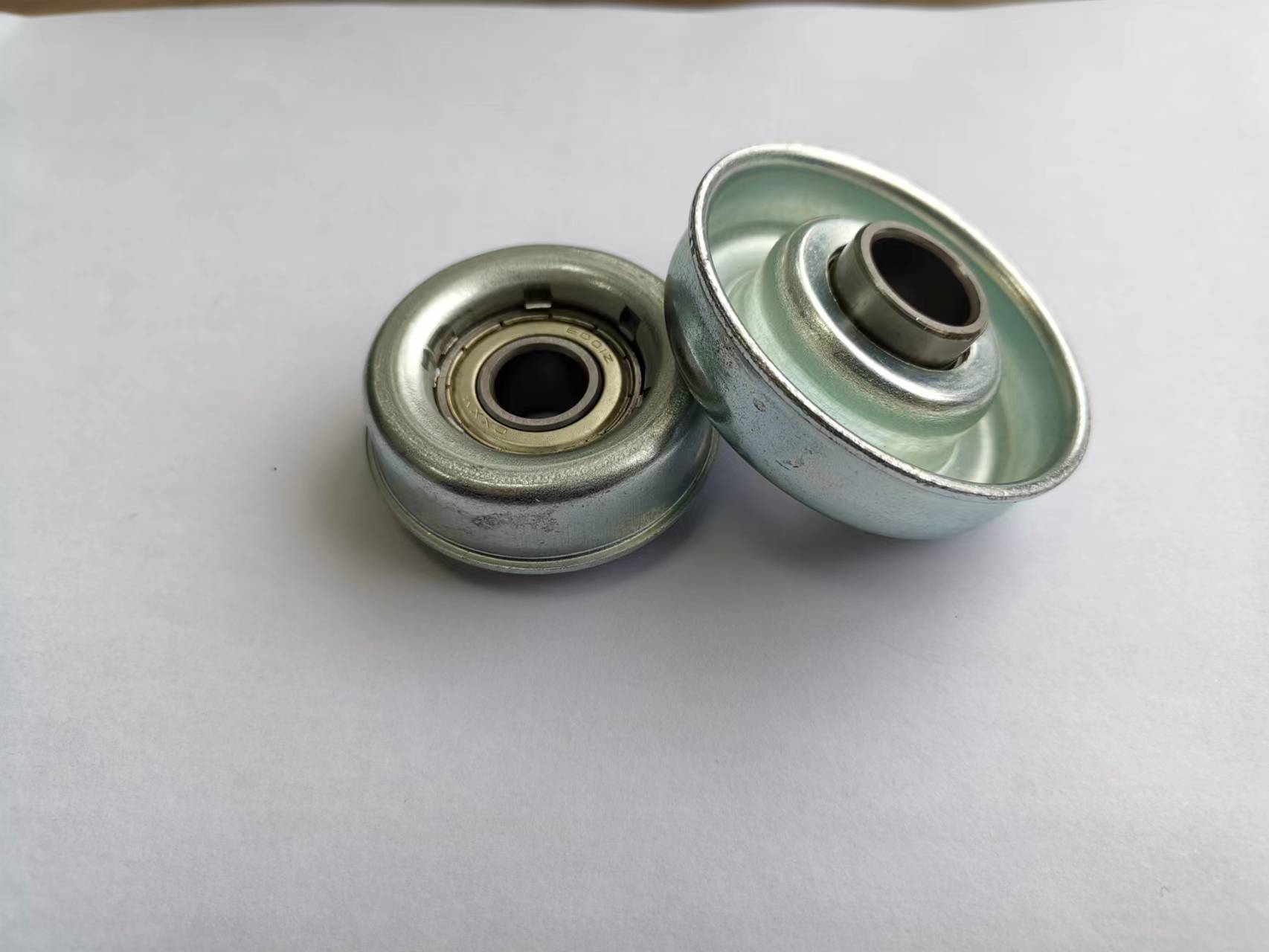

이미지

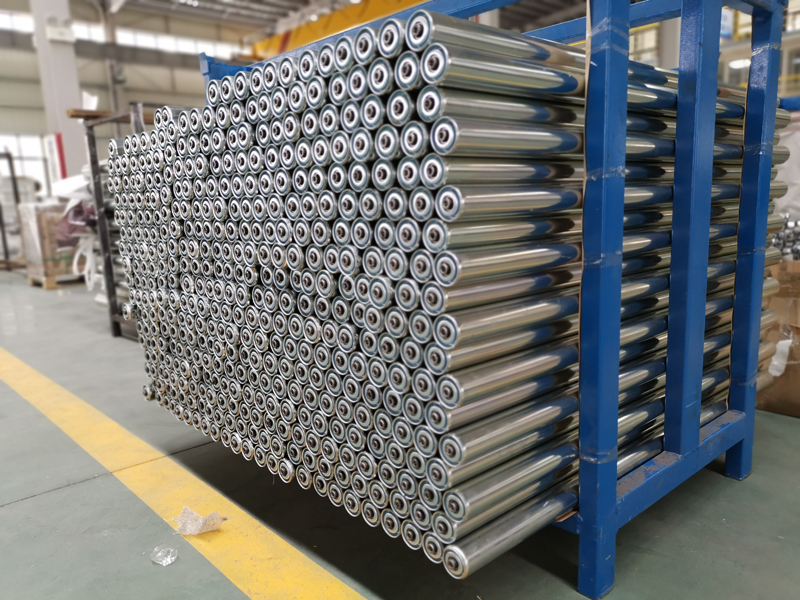

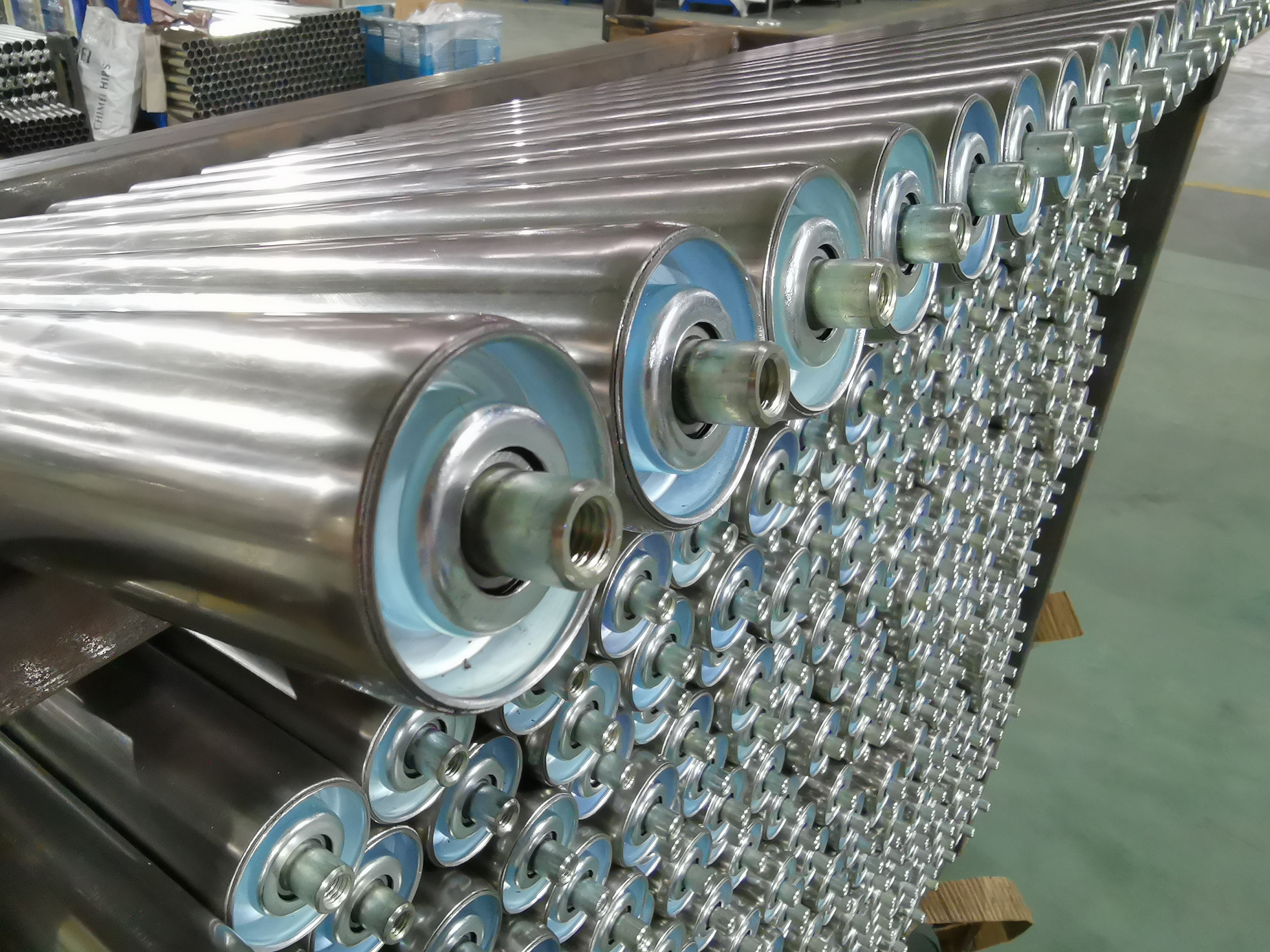

응용 프로그램
