RONWIN
HS Code: 8431390000
접이식 스프링 장착 볼 전달 장치는 쿠션 및 재설정 기능을 통합한 특수 볼 전달 구성 요소입니다. 핵심 특징은 볼 헤드가 수직 압력 하에서 아래쪽으로 압축되고("수축") 압력이 제거되면 자동으로 원래 위치로 돌아갈 수 있도록 하는 내부 스프링 메커니즘입니다. 이는 표준 볼 전달 장치의 저마찰 롤링 특성을 유지하면서 접이식 쿠션 기능을 추가하여 높이 변화 처리, 쿠션 제공 또는 제어된 압력 적용이 필요한 정밀 응용 분야에 일반적으로 사용됩니다.
스프링 힘/초기 압력: 볼 헤드 수축을 시작하는 데 필요한 최소 힘(N 또는 kgf)입니다.
스트로크/후퇴 거리: 볼 헤드가 가장 높은 지점에서 가장 낮은 지점까지 이동할 수 있는 최대 압축 가능 거리(mm)입니다.
총 높이 및 장착 치수: 설치 후 전체 치수 및 장착 스레드/구멍 사양이 포함됩니다.
볼 헤드 직경 및 재질: 환경에 대한 부하 용량과 적합성을 결정합니다.
부하 용량: 견딜 수 있는 최대 부하(정적 및 동적)입니다.
반복성 정밀도: 여러 번의 압축 및 재설정 주기 후에 초기 위치로의 일관성이 유지됩니다.

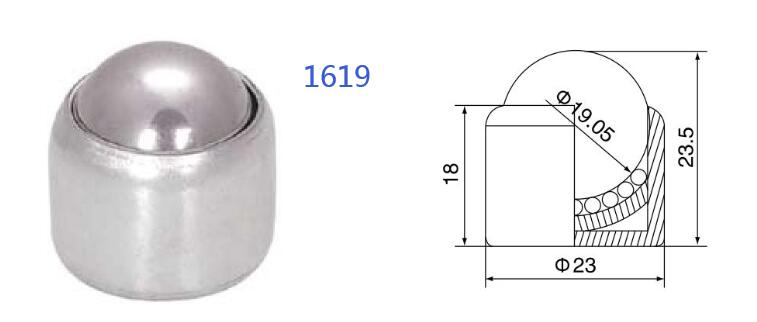

| 모델 번호 | 재료 | 적재 능력 (kg) | 무게(g) | |
| 제안하다 | 최대. | |||
| 1619 | CS/CS | 20 | 30 | 45 |
| PL/CS | 10 | 15 | 25 | |
| SS/SS | 15 | 20 | 45 | |
| PL/SS | 10 | 15 | 25 | |

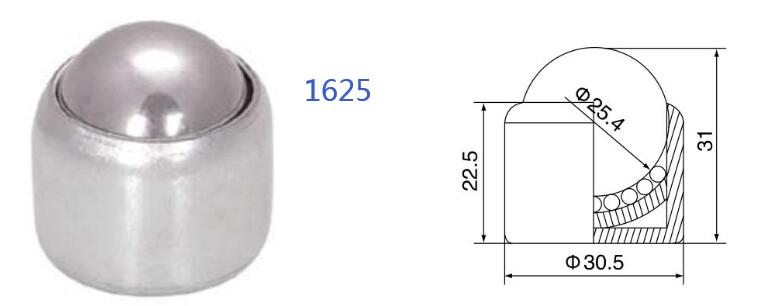

| 모델 번호 | 재료 | 적재 능력 (kg) | 무게(g) | |
| 제안하다 | 최대. | |||
| 1625 | CS/CS | 30 | 35 | 100 |
| PL/CS | 12 | 18 | 45 | |
| SS/SS | 25 | 30 | 100 | |
| PL/SS | 12 | 18 | 45 | |
이 제품은 일반적으로 다음과 같은 주요 구성 요소로 구성됩니다.
볼 헤드: 표면이 매끄럽고 경도가 높으며 내마모성이 뛰어난 고정밀 금속(예: 스테인레스 스틸 440C) 또는 세라믹 구로 부드러운 전방향 롤링을 보장합니다.
볼 소켓: 볼 헤드를 수용하는 그릇 모양의 시트로 일반적으로 마찰이 적고 내마모성이 있는 재료(예: 엔지니어링 플라스틱, 청동 또는 경화 강철)로 만들어집니다. 내부 벽은 볼 헤드와 정확히 일치하여 자유롭게 굴러갈 수 있습니다.
스프링 메커니즘: 이것은 "수축" 기능을 활성화하는 핵심입니다. 볼 소켓 아래에 스프링이 설치되어 있습니다.
유형: 나선형 압축 스프링, 디스크 스프링 또는 탄성중합체(예: 폴리우레탄)일 수 있습니다.
기능: 제어 가능한 수직 탄성력을 제공합니다.
하우징/마운팅 슬리브: 전체 내부 메커니즘을 포함하는 원통형 금속 쉘입니다. 일반적으로 외부 나사산(예: M 시리즈 미터법 나사산) 또는 장비 바닥판이나 프레임에 안전하게 설치할 수 있는 장착 플랜지가 특징입니다.
씰(옵션): 요구 사항이 더 높은 일부 모델에는 먼지와 이물질이 내부 메커니즘으로 들어가는 것을 방지하기 위해 씰링 링이 포함되어 있어 장기적으로 안정적인 작동을 보장합니다.
쿠션 및 충격 흡수: 스프링이 작업물이나 장비의 충격 에너지를 효과적으로 흡수하여 작업물과 장비 자체를 보호하고 소음을 줄입니다.
높이 변화에 대한 적응: 컨베이어 라인의 작업물의 높이가 고르지 않은 경우 스프링 압축이 자동으로 이러한 높이 차이를 보상하여 모든 작업물을 효과적으로 지지하고 원활하게 운반할 수 있습니다.
일정한 압력 제공: 스프링 힘은 작업물에 대한 안정적이고 제어 가능한 하향 또는 측면 압력으로 변환될 수 있으며 위치 지정, 클램핑 또는 고정 용도에 자주 사용됩니다.
과부하 보호: 우발적인 과부하가 발생하는 경우 볼 헤드가 완전히 수축되어 기계적 안전 보호 기능을 제공합니다.
자동 재설정: 위에서 압력이 제거되면 스프링이 즉시 볼 헤드 어셈블리를 원래 위치로 되돌려 다음 사이클을 준비합니다.
롤링 기능 유지: 볼 헤드는 압축, 확장 또는 중간 위치에서 전체 범위의 저마찰 롤링 기능을 유지합니다.
초기 상태: 무부하 상태에서는 스프링이 확장되어 볼 헤드를 가장 높은 위치로 밀어냅니다.
압축 및 후퇴: 작업물이 스프링 예압을 초과하는 힘으로 볼 헤드를 누르면 볼 헤드 어셈블리가 스프링 힘을 극복하고 전체적으로 아래쪽으로 이동합니다("후퇴").
롤링 및 쿠셔닝: 후퇴하는 동안 및 어떤 위치에서든 안정되면 볼 헤드는 자유롭게 굴러 작업물을 움직일 수 있으며 스프링은 지속적으로 쿠셔닝과 지지력을 제공합니다.
재설정: 작업물이 제거되고 압력이 사라지면 스프링의 힘이 전체 볼 헤드 어셈블리를 원래의 가장 높은 위치로 다시 밀어냅니다.
이 구성 요소는 유연하고 적응적인 처리가 필요한 자동화 설정에 널리 사용됩니다.
공작물 위치 지정 및 클램핑: 열팽창/수축 또는 사소한 위치 조정으로 인한 이동을 허용하면서 상단 또는 측면에서 공작물을 고정하기 위해 CNC 가공 또는 검사 고정 장치에 사용됩니다.
분류 및 전환 메커니즘: 분류 지점의 후퇴 및 롤링 특성을 활용하여 작업물을 안내하고 방향을 변경합니다.
Z축 조정 가능한 운반 플랫폼: 다양한 높이의 작업물을 지지하는 데 사용되며 모든 작업물의 바닥 표면이 통합된 구동 표면(예: 벨트 또는 상단 플레이트)에 접촉되도록 합니다.
과부하 보호 장치: 전파 방해가 발생하기 쉬운 지역에 설치됩니다. 저항이 과도할 경우 볼 헤드가 수축되어 장비 손상을 방지합니다.
정밀 조립 라인: 정밀 부품 표면 긁힘을 방지하기 위해 조립 공정 중에 규정을 준수하는 지원을 제공합니다.
접이식 스프링 장착 볼 전달 장치는 고도로 통합된 지능형 구성 요소입니다. 이는 전방향 롤링과 스프링 쿠셔닝을 독창적으로 결합하여 견고한 충격, 높이 불일치 및 유연한 클램핑의 필요성과 같은 자동화 시스템의 일반적인 과제를 해결합니다. 이는 기계 장비에 더 큰 적응성과 신뢰성을 부여하여 정밀 조립, 자재 취급 및 툴링 고정 장치 분야에서 중요한 솔루션 역할을 합니다.
