RONWIN
HS Code: 842839900

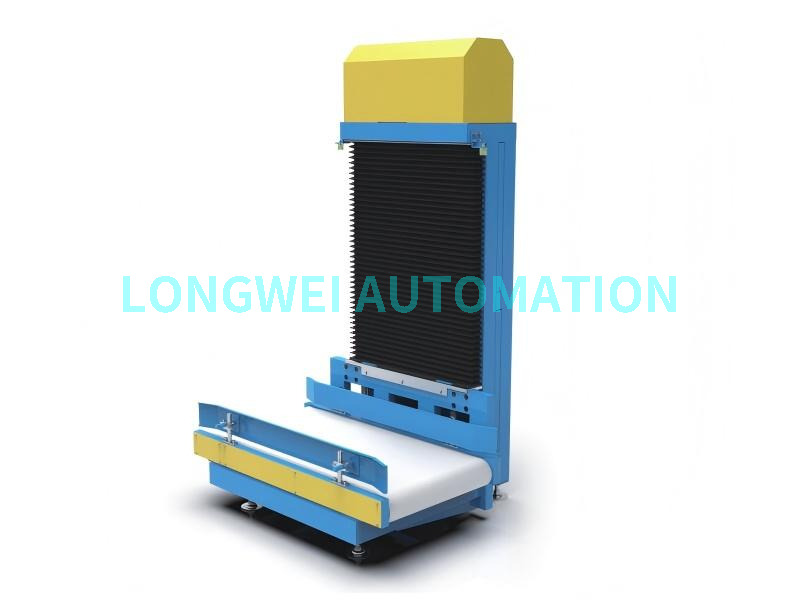

단일 컬럼 리프트 또는 단일 암 수직 리프트라고도 알려진 단일 암 리프팅 기계는 자동화된 바닥 간 및 높이 간 운반을 달성하기 위한 현대 지능형 물류 시스템의 핵심 장비 중 하나입니다. 독특한 구조와 작동 원리는 특정 애플리케이션 시나리오에서 대체할 수 없는 이점을 제공합니다.
정의: 단일 암 리프팅 기계는 지지 및 안내를 위해 단일 기둥(또는 프레임)을 사용하는 기계 장치입니다. 기둥에 설치된 리프팅 메커니즘(예: 서보 모터로 구동되는 체인, 벨트 또는 와이어 로프)은 내하중 플랫폼(포크, 팔레트, 컨베이어 벨트 등)을 구동하여 왕복 운동으로 수직 상하로 이동합니다.
작동 원리: 명령을 받으면 제어 시스템이 구동 모터를 활성화합니다. 그런 다음 전송 시스템은 하중 지지 플랫폼을 기둥의 가이드 레일을 따라 대상 바닥으로 정확하게 이동시킵니다. 일단 도착하면 플랫폼의 상품은 자체 운반 장치(예: 롤러, 벨트) 또는 외부 장비(예: 셔틀 차량, AGV, 로봇)를 통해 자동으로 로드 또는 언로드될 수 있어 지속적인 수직 자재 흐름이 가능합니다.
장점: 컴팩트한 구조, 작은 설치 공간(일반적으로 약 1~2제곱미터), 현장 레이아웃 요구 사항이 낮고 기존 공장에서 "플러그 앤 플레이" 설치가 용이합니다.
단점: 이중 암(이중 기둥) 리프트에 비해 일반적으로 적재 용량과 플랫폼 크기가 다소 제한되며 안정성이 이중 기둥 구조에 비해 약간 떨어집니다.
상품 형태에 따라 맞춤 제작 가능합니다. 일반적인 유형은 다음과 같습니다.
롤러 플랫폼: 팔레트 또는 토트 운반용으로 바닥 컨베이어 라인과 원활하게 연결됩니다.
벨트 플랫폼: 개별 품목, 소포, 상자 운반용.
무동력 플랫폼: 적재/하역을 위해 AGV 또는 지게차가 필요합니다.
맞춤형 고정판: 특정 산업(예: 자동차, 가전제품)의 부품을 처리하는 데 사용됩니다.
드라이브: 일반적으로 서보 모터 또는 주파수 변환 모터를 사용하여 부드러운 시작/정지 및 정확한 위치 지정을 달성합니다(위치 지정 정확도는 ±1mm에 도달할 수 있음).
안전: 다음과 같은 여러 안전 장치가 장착되어 있습니다.
추락 방지 장치: 정전 또는 오작동 시 플랫폼 추락을 방지하기 위한 기계식 안전 장치.
다중 리미트 스톱: 상하한 리미트 스위치, 광전 센서 등
도어 인터록: 모든 층의 안전 도어가 닫혀 있지 않으면 기계 작동을 방지합니다.
안전 라이트 커튼/가드레일: 인력이 위험 지역에 진입하는 것을 방지합니다.
높은 공간 활용도: 단일 컬럼 설계, 최소 설치 공간, 특히 공간이 제한된 개조 프로젝트에 적합합니다.
고효율: 빠른 수직 리프팅 속도(최대 1-2m/s), 높은 가속도, 시스템 명령에 대한 빠른 응답 가능.
고도의 자동화 통합: 완전 자동화된 무인 작업을 위해 WMS(창고 관리 시스템) 및 WCS(창고 제어 시스템)와 쉽게 통합됩니다.
우수한 유연성: 바닥 높이, 적재 용량, 속도, 입구/출구 방향 등에 따라 유연하게 맞춤화할 수 있습니다.
높은 비용 효율성: 중간 하중 및 처리량 요구 사항의 경우 일반적으로 대형 화물 엘리베이터 또는 복잡한 연속 수직 컨베이어보다 비용이 저렴합니다.
다층 창고 또는 유통 센터: 팔레트/토트의 자동 인바운드/아웃바운드를 위해 여러 층의 컨베이어 라인을 연결합니다.
생산 작업장: 업스트림/다운스트림 프로세스(예: 1층 조립, 2층 포장, 3층 배송) 간에 자재를 운송합니다.
전자상거래 주문 처리 센터: "Goods-to-Person" 피킹 시스템에서 수직 토트 이동을 처리합니다.
공항 수하물 처리: 수하물 처리 시스템의 수직 분류/전환.
병원물류 : 의약품, 의료기기, 리넨 등을 조용하고 원활하게 운송합니다.
공장 라인측 물류: 자동화된 생산 라인을 위한 자재 공급 및 하역.
선택 시 중점을 두어야 할 주요 매개변수
| 길이(L) | L=200mm-300mm |
| 폭(W) | 300mm≤W≤800mm |
| 높이(H) | 300mm≤H≤2500mm |
| 리프팅 속도(V) | 40M/분 이하 |
| 적재 능력 | 100킬로그램 이하 |
단일 암 리프팅 기계는 물류 자동화 시스템에서 효율적이고 유연하며 공간을 절약하는 수직 핸들링 솔루션입니다. '제한된 공간'과 '자동화 업그레이드' 사이의 갈등을 완벽하게 해결해 2차원 평면 컨베이어 라인과 3차원 저장 공간을 연결하는 핵심 '수직 브릿지' 역할을 한다. 물류 시스템을 계획할 때 특정 처리량, 부하, 공간 및 예산을 기반으로 적합한 단일 암 리프팅 기계를 선택하면 전체 시스템의 흐름과 효율성을 크게 향상시킬 수 있습니다.
